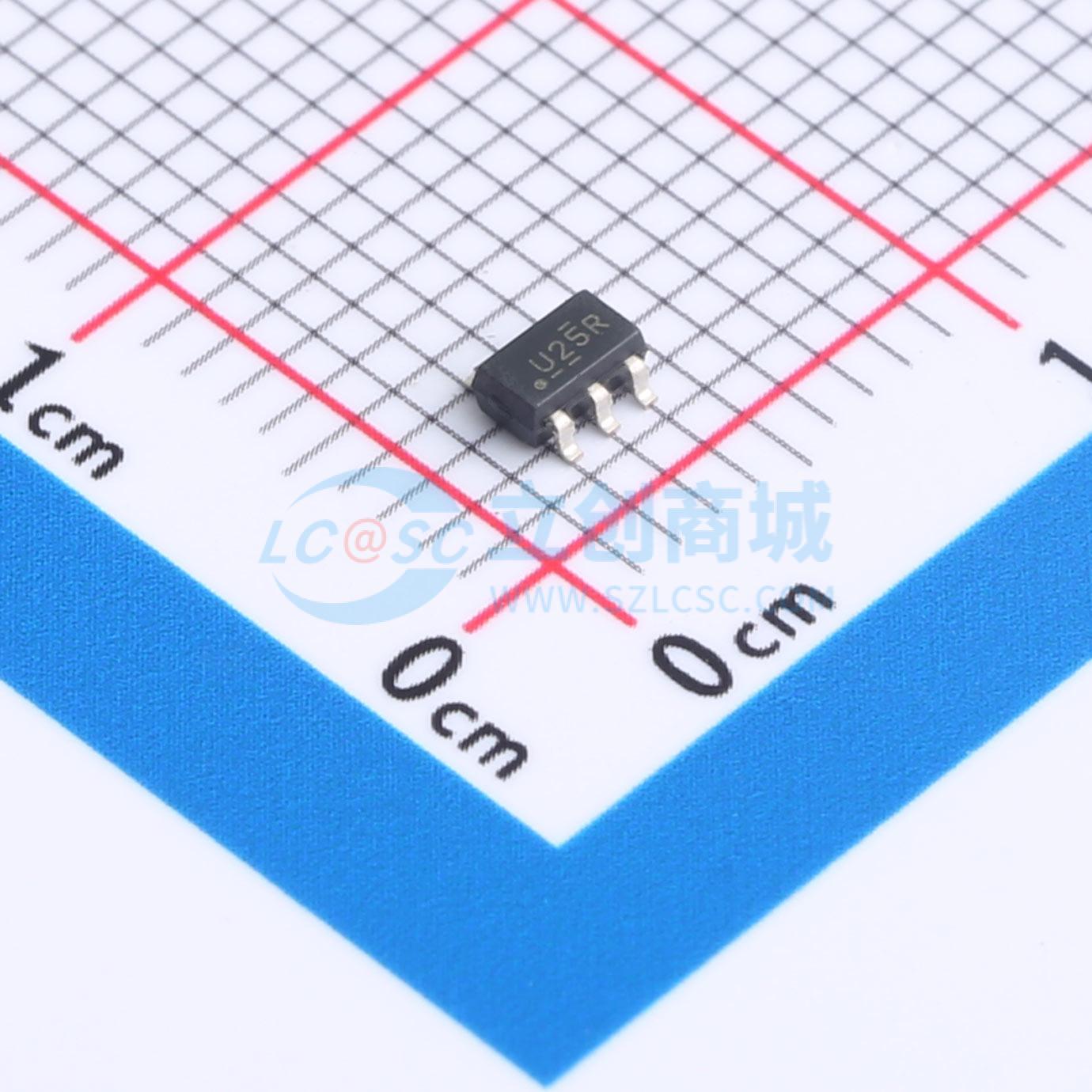

温馨提醒：图片仅供参考，商品以实物为准

SN74AUC1G125DBVR

具有三态输出的单路总线缓冲器闸

描述: SN74AUC1G125 具有三态输出的单路 0.8V 至 2.7V 高速缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AUC1G125DBVR
商品编号: C163715
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0376克(g)

商品参数

商品概述

SN74AUC1G125 器件是一款具有三态输出的单线驱动器。当输出使能 (OE) 输入为高电平时，输出被禁用。AUC 逻辑器件系列专为提高速度而设计，经优化可在1.65V 至 1.95V VCC 之间运行。凭借其电源和15pF 负载设计，该器件可在超过 250MHz 的频率或500Mbps 的速率下运行。AUC 系列输出结构独特，在驱动中等长度（小于 15cm）的 50 至 65Ω 传输线时，无需外部终端即可提供出色的信号完整性。该器件采用热门 SOT-23 和 SC70 封装以及先进的NanoFree™ DSBGA 封装。

商品特性

针对 1.8V 运行进行了优化
1.8V 下的输出驱动为 ±8mA
电压为 1.8V 且负载为 30pF 时的最大 tpd 为 2.5ns
0.8V 至 2.7V 的宽工作电压范围
耐过压 I/O 支持高达 3.6V 的电压（独立于 VCC）
采用 NanoFree™ 封装
Ioff 特性支持局部关断模式和后驱动保护
低功耗，ICC 最大值为 10μA
闩锁性能超过 100 mA，符合 JESD 78 II 类规范

应用领域

转接驱动数字信号
启用或禁用数字信号
使用逻辑电路驱动传输线

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	0.8V~2.7V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	9mA
	拉电流(IOH)	9mA
	系列	74AUC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	1.5ns@1.8V,15pF
	功能特性	掉电隔离；输出使能
