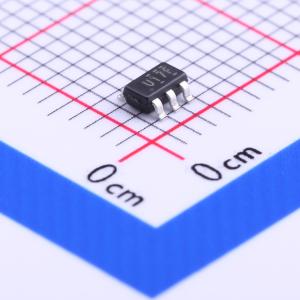

SN74AUC1G17DBVR

单施密特触发器缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUC1G17 具有施密特触发输入的单路 0.8V 至 2.7V 高速缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AUC1G17DBVR
商品编号: C163716
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

这是一款单施密特触发缓冲器，可在0.8V~2.7V的Vcc下工作，专门针对1.65V~1.95V Vcc的工作场景设计。器件包含一个缓冲器，实现布尔功能Y=A，可作为独立缓冲器工作；由于施密特作用，对于正向和负向输入信号，可具有不同的输入阈值。NanoFree封装技术将裸片作为封装。器件支持部分掉电应用，Ioff电路可禁用输出，防止器件掉电时产生有害的反向电流。

商品特性

闩锁性能超过JESD 78 II类标准，每通道100mA
ESD防护性能超过JESD 22标准，人体模型2000V，机器模型200V，充电器件模型1000V
可提供NanoFree封装
针对1.8V工作优化，具备3.6V I/O容限，支持混合模式信号工作
Ioff支持部分掉电模式与反向驱动保护
可在低于1V电压下工作
1.8V工作条件下最大传输延迟tpd为2.4ns
低功耗，Icc最大为10μA
1.8V工作条件下输出驱动能力为±8mA

应用领域

AV接收机
便携式音频坞
蓝光播放器与家庭影院
嵌入式个人电脑
便携式音频MP3播放器/录音机
个人数字助理（PDA）
电信/服务器交直流电源单控制器的模拟与数字模块
客户端与企业级固态硬盘（SSD）
液晶/数字高清电视（HDTV）
企业级平板
服务器视频分析
无线耳机、键盘与鼠标

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	施密特触发器
	输出类型	推挽式
	工作电压	0.8V~2.7V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	9mA
	拉电流(IOH)	9mA
	系列	74AUC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	1.4ns@1.8V,30pF
	功能特性	掉电隔离
