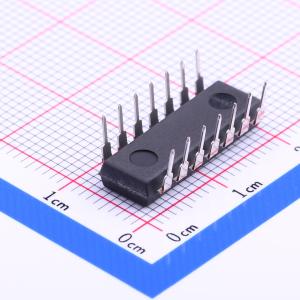

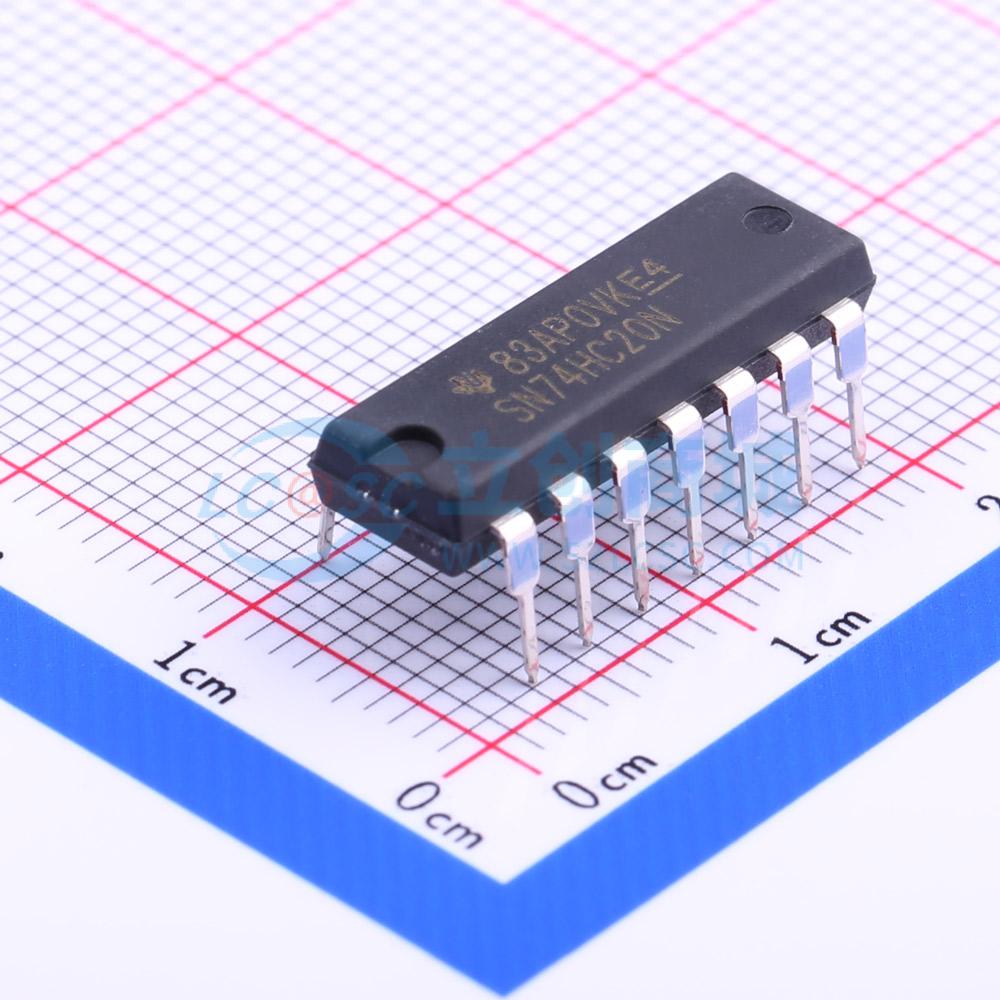

SN74HC20N实物图
  • SN74HC20N商品缩略图
  • SN74HC20N商品缩略图
  • SN74HC20N商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74HC20N

SN74HC20N

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74HC20 2 通道、4 输入、2V 至 6V 5.2 mA 驱动强度 NAND 门
品牌名称
TI(德州仪器)
商品型号
SN74HC20N
商品编号
C163718
商品封装
PDIP-14​
包装方式
管装
商品毛重
1.64克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与非门
门电路数量2
工作电压2V~6V
静态电流(Iq)2uA
灌电流(IOL)5.2mA
拉电流(IOH)5.2mA
输入高电平(VIH)1.5V~4.2V
属性参数值
输入低电平(VIL)500mV~1.8V
输出高电平(VOH)5.9V;1.9V;3.84V;4.4V;5.34V
输出低电平(VOL)100mV;330mV
系列74HC系列
传播延迟(tpd)19ns@6V,50pF
工作温度-40℃~+85℃
每门输入数量4
功能特性-

商品概述

HC20器件包含两个独立的4输入与非门,采用正逻辑,可实现布尔功能Y = 非(A·B·C·D)或Y = 非A + 非B + 非C + 非D,包含SN54HC20、SN74HC20两种系列,提供多种封装可选,标记为NC的引脚无内部连接。

商品特性

  • 工作电压范围宽,为2V~6V
  • 输出最高可驱动10个LSTTL负载
  • 低功耗,最大电源电流Icc为20μA
  • 典型传输延迟tpd为11ns
  • 5V电压下输出驱动电流为±4mA
  • 最大输入电流为1μA
  • 最大电源电压范围为-0.5V~7V
  • 输入钳位电流为±20mA
  • 输出钳位电流为±20mA
  • 连续输出电流为±25mA
  • 流经VCC或GND的连续电流为±50mA
  • 不同封装热阻抗参数:D封装86℃/W,DB封装96℃/W,N封装80℃/W,NS封装76℃/W,PW封装113℃/W
  • 存储温度范围为-65℃~150℃
  • 使用时所有未使用的输入必须接VCC或GND,以保证器件正常工作
