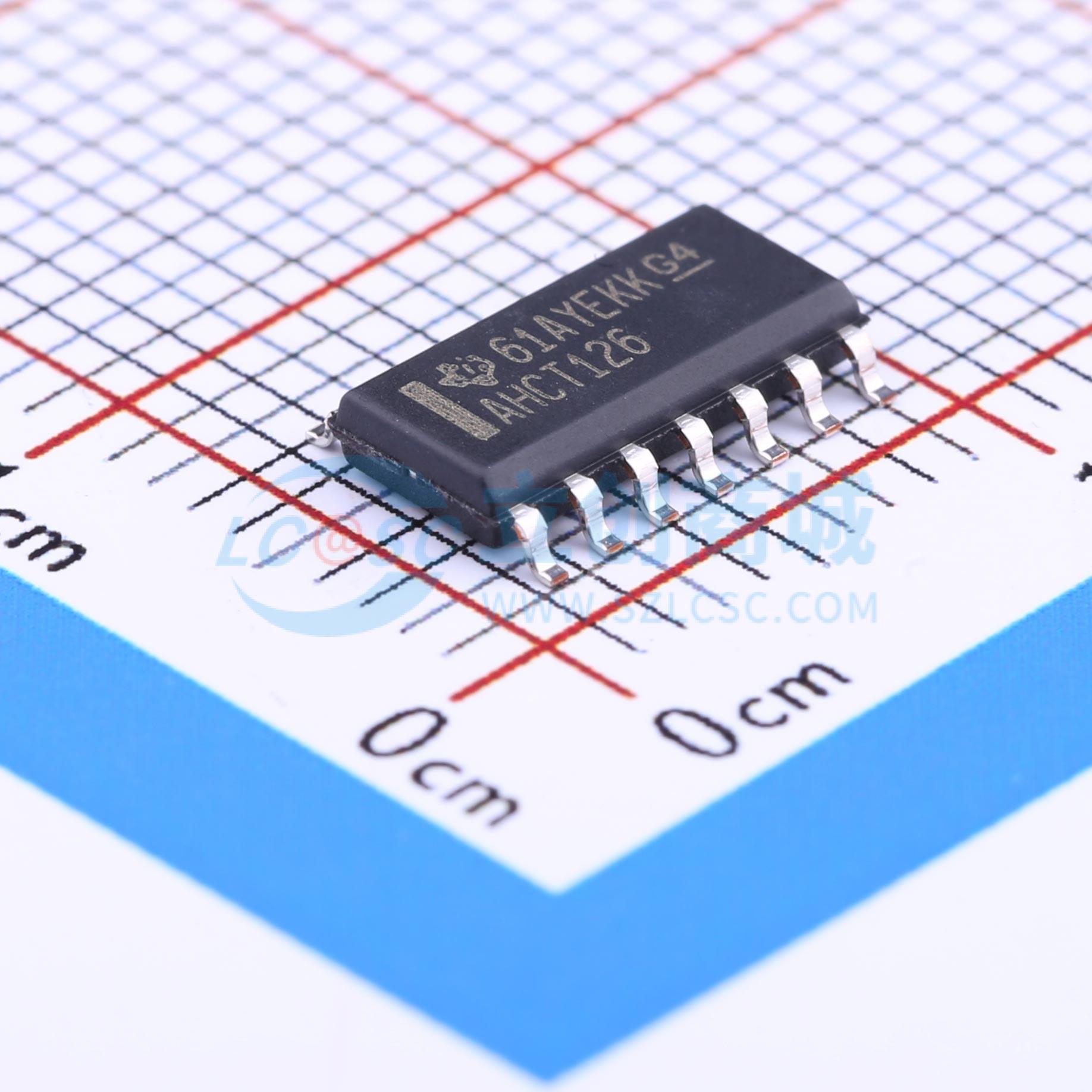

温馨提醒：图片仅供参考，商品以实物为准

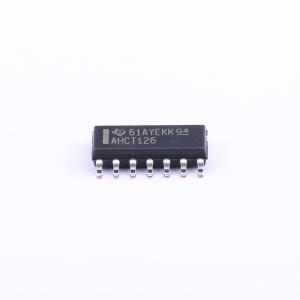

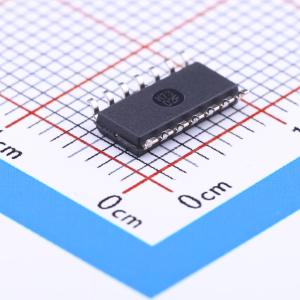

SN74AHCT126DR
三态输出，四路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT126 具有 TTL 兼容型 CMOS 输入和三态输出的 4 通道、4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT126DR
- 商品编号
- C163728
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 5.5ns@5V,15pF | |
| 功能特性 | 边沿速率可控；输出使能；电平转换 |
商品概述
SNxAHCT126器件是带有三态输出、配备独立线路驱动器的四路总线缓冲门。
商品特性
- 输入兼容TTL电压
- 锁存性能超过250mA，符合JESD 17标准
- ESD防护性能超过JESD 22标准
- 人体模型ESD测试等级可达2000V
- 机器模型ESD测试等级可达200V
- SN74AHCT126推荐工作温度范围为-40℃~125℃
- 开关特性测试条件为VCC = 5V±0.5V
应用领域
- 服务器
- 个人电脑和笔记本电脑
- 网络交换机
- 可穿戴健康健身设备
- 电信基础设施
- 电子销售点设备
