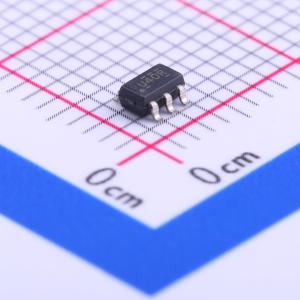

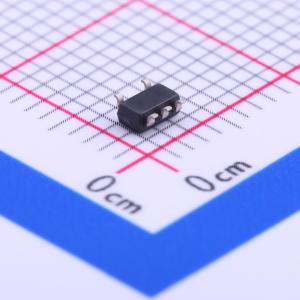

温馨提醒：图片仅供参考，商品以实物为准

SN74AUC1G240DBVR

描述: SN74AUC1G240 具有三态输出的单路 0.8V 至 2.7V 高速反相器
品牌名称: TI(德州仪器)
商品型号: SN74AUC1G240DBVR
商品编号: C163717
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

该总线缓冲门可在0.8 V 至 2.7 V 的VCC下工作，专门设计用于1.65 V 至 1.95 V 的VCC工作场景。SN74AUC1G240是带三态输出的单路线路驱动器。当输出使能（OE）输入为高电平时，输出禁用。为了确保上电或掉电期间的高阻态，OE反相端应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌流能力决定。NanoFree™封装技术是集成电路封装领域的重大突破，将管芯直接作为封装使用。该器件针对使用Ioff的部分掉电应用进行了完整规范定义。Ioff电路可禁用输出，防止器件掉电时产生损坏器件的反向电流。

商品特性

提供德州仪器NanoFree™封装
针对1.8V工作进行优化，支持3.6V I/O容限，可支持混合模式信号工作
Ioff支持部分掉电模式工作
可在低于1V电压下工作
1.8V条件下最大tpd为2.5 ns
低功耗，最大ICC为10 μA
1.8V条件下输出驱动为±8 mA
闩锁性能超过JESD 78 II类标准的100 mA要求
ESD保护性能超过JESD 22标准
满足2000-V人体模型（A114-A）要求
满足200-V机器模型（A115-A）要求
满足1000-V充电器件模型（C101）要求

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	0.8V~2.7V
	元件数	1
	每个元件位数	1
	通道类型	单向

	属性	参数值
	灌电流(IOL)	9mA
	拉电流(IOH)	9mA
	系列	74AUC
	工作温度	-40℃~+85℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	1ns@1.8V,15pF
	功能特性	掉电隔离；输出使能
