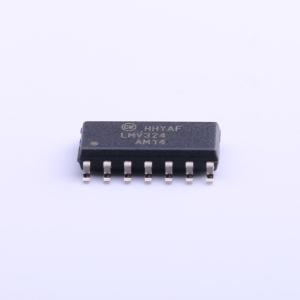

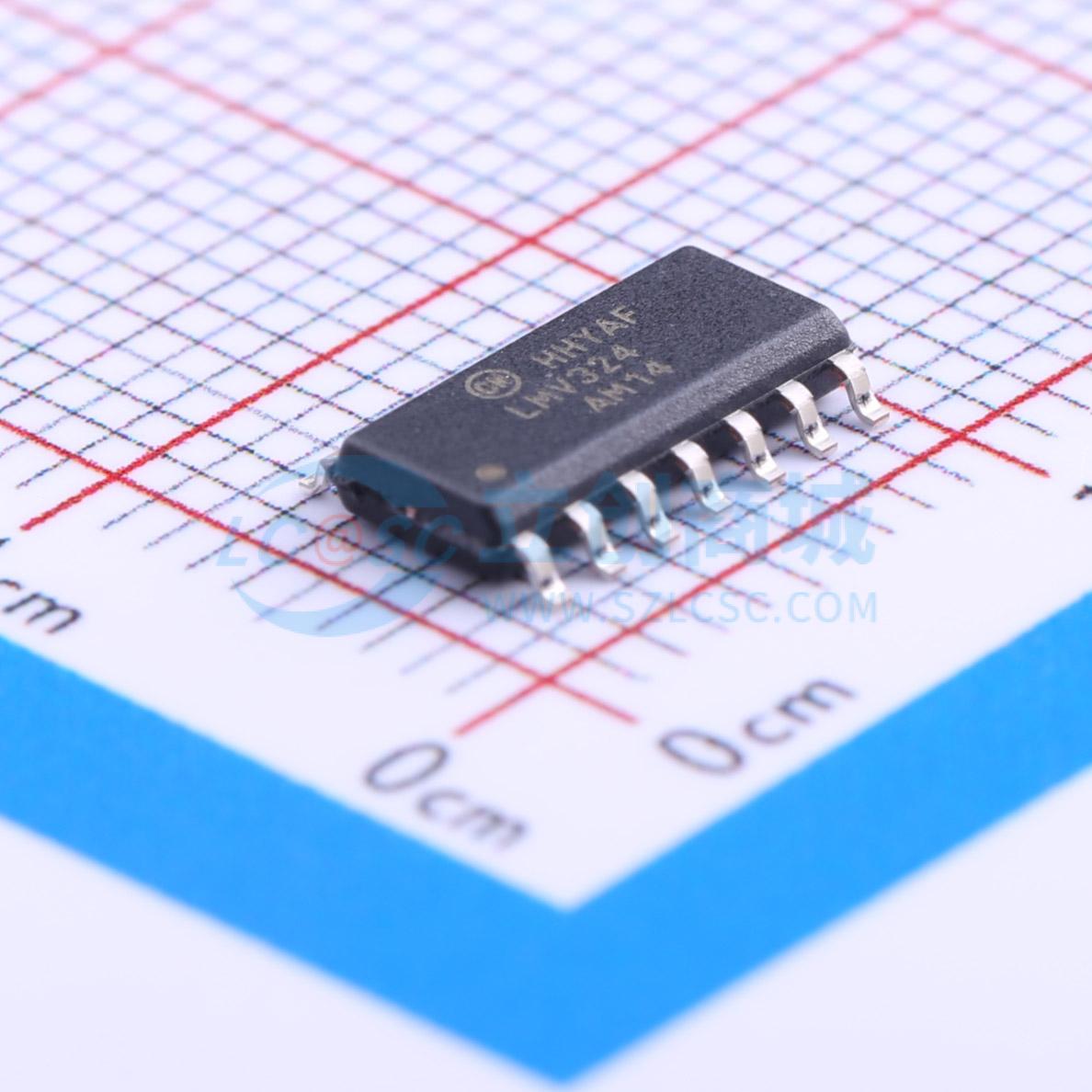

LMV324AM14X
通用、低电压、轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV321（单运放）、LMV358（双运放）和 LMV324（四运放）是低成本的电压反馈放大器，每个放大器仅消耗 80 μA 的电源电流。LMV3XX 系列设计为可在 2.7 V（±1.35 V）至 5.5 V（±2.75 V）的电源电压下工作。共模电压范围可扩展至负电源轨以下，输出具备轨到轨性能
- 品牌名称
- onsemi(安森美)
- 商品型号
- LMV324AM14X
- 商品编号
- C157560
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 1.7mV | |
| 输入失调电压温漂(Vos TC) | 8uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 33nV/√Hz@50kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 80uA | |
| 输出电流 | 34mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | 1.35V~2.75V；-2.75V~-1.35V |
商品概述
LMV321（单运放）、LMV358（双运放）和 LMV324（四运放）是低成本的电压反馈放大器，每个放大器仅消耗 80 μA 的电源电流。LMV3XX 系列设计用于 2.7 V（±1.35 V）至 5.5 V（±2.75 V）的电源供电。共模电压范围可延伸至负电源轨以下，输出具备轨到轨性能。 LMV3XX 系列采用 CMOS 工艺设计，在 2.7 V 的低电源电压下可提供 1.2 MHz 的带宽和 1.5 V/μs 的压摆率。低功耗、轨到轨性能、低电压工作以及多种小型封装选项的结合，使 LMV3XX 系列非常适合用于个人电子设备，如手机、寻呼机、个人数字助理（PDA）和其他电池供电的应用。
商品特性
- 每通道 80 μA 电源电流
- 1.2 MHz 增益带宽积
- 输出电压范围：0.01 V 至 2.69 V
- 输入电压范围：-0.25 V 至 +1.5 V
- 1.5 V/μs 压摆率
- LMV321 可直接替代其他行业标准的 LMV321 放大器：提供 SC70 - 5 和 SOT23 - 5 封装
- LMV358 可直接替代其他行业标准的 LMV358 放大器：提供 MSOP - 8 和 SOIC - 8 封装
- LMV324 可直接替代其他行业标准的 LMV324 放大器：提供 SOIC - 14 封装
- 在 +2.7 V 和 +5 V 电源下进行全面规格测试
- 工作温度范围：-40℃ 至 +125℃
应用领域
- 低成本通用应用
- 手机
- 个人数字助理
- A/D 缓冲器
- DSP 接口
- 智能卡读卡器
- 便携式测试仪器
- 无钥匙进入系统
- 遥控器红外接收器
- 电话系统
- 音频应用
- 数码相机
- 硬盘驱动器
- MP3 播放器
