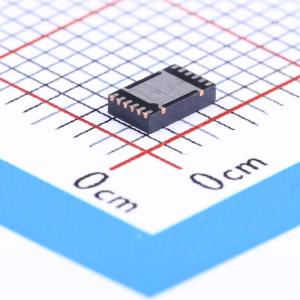

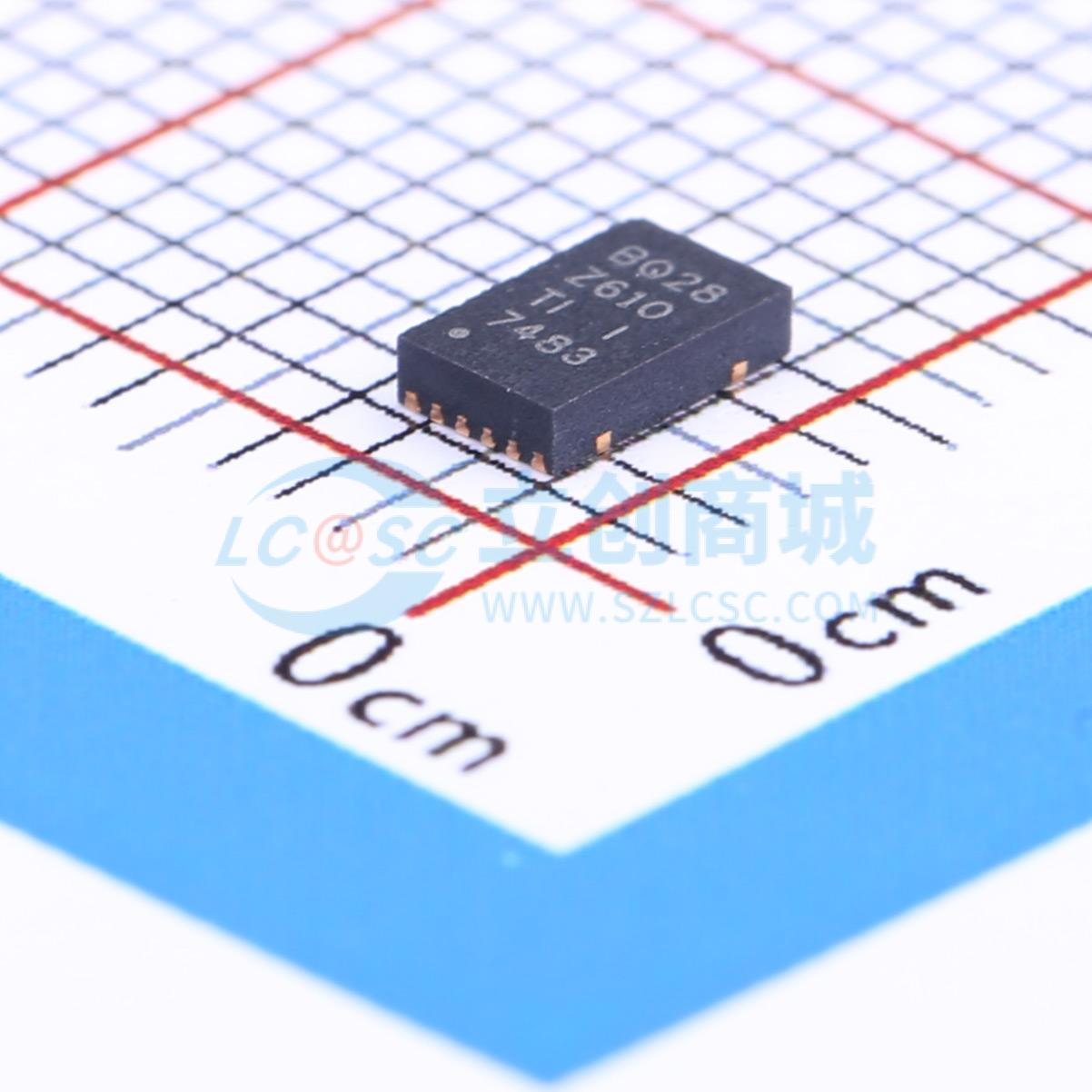

BQ28Z610DRZR

用于1-2节串联锂离子电池组的电量监测计和保护解决方案

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ28Z610 适用于 1-2 节串联电池组并具有集成保护器的电池电量监测计
品牌名称: TI(德州仪器)
商品型号: BQ28Z610DRZR
商品编号: C157573
商品封装: SON-12-EP(2.5x4)
包装方式: 编带
商品毛重: 0.097克(g)

商品参数

商品概述

bq28z610器件是一款高度集成且精密的1 - 2节串联电池电量监测计和保护解决方案，具备自主充电器控制和电量均衡功能。 bq28z610器件可通过对充电电流和电压信息进行主模式I²C广播来实现自主充电控制，从而减少通常在系统主控制器中产生的软件开销。 bq28z610器件提供了一套基于电池组的全集成解决方案，其具有闪存可编程的定制精简指令集CPU(RISC)、安全保护以及认证功能，适用于1 - 2节锂离子和锂聚合物电池组。 bq28z610电量监测计通过I²C兼容接口进行通信，并将超低功耗的高速bqBMP处理器、高精度模拟测量功能、集成闪存、大量的外设和通信端口、N沟道FET驱动器以及SHA - 1认证转换响应器完美融合于一套完整的高性能电池管理解决方案。 bq28z610器件提供有大量的电池和系统安全功能，其中包括针对电池的放电过流、充电短路和放电短路功能，针对N沟道FET的FET保护，内部AFE看门狗以及电池均衡功能。该器件可通过固件添加更多保护特性，例如过压、欠压、过热等。

商品特性

采用专用主模式实现自主电池充电控制I²C接口
采用内部旁路实现电池均衡以优化电池健康状况
高侧保护N沟道场效应晶体管(FET)驱动器，允许在故障期间进行串行总线通信
在电压、电流和温度方面具备可编程的保护功能
具有双路独立模数转换器(ADC)的模拟前端，支持电流和电压的同步采样
高精度库伦计数器，输入偏移误差 <1μV（典型值）
支持低至1mΩ的电流感测电阻，同时能够进行1mA电流测量
支持电池跳变点(BTP)功能，用于Windows集成
SHA - 1认证响应器，用于提高电池组安全性
400kHz I²C总线通信接口，用于高速编程和数据访问
紧凑型12引脚超薄小外形尺寸无引线(VSON)封装(DRZ)

应用领域

平板电脑
便携式和可穿戴式健康设备
便携式音频设备

	属性	参数值
	商品目录	电池管理
	芯片类型	保护芯片；监测芯片
	工作电压	2.2V~26V
	放电截止电压	-
	电池类型	锂电池

	属性	参数值
	电池节数	1~2
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	250uA
	接口类型	I2C
