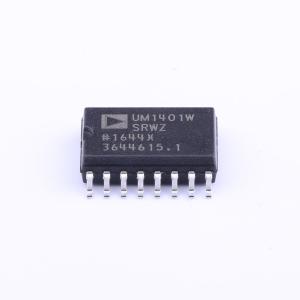

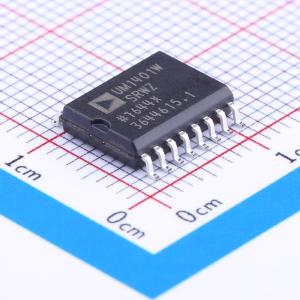

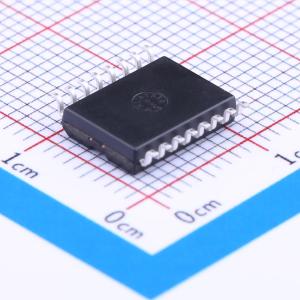

ADUM1401WSRWZ-RL
四通道数字隔离器（3/1通道方向性）
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADUM1401WSRWZ-RL
- 商品编号
- C157585
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.836克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 3 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 1Mbps | |
| 默认输出 | - | |
| 隔离电压(Vrms) | 2500 | |
| CMTI(kV/us) | 25kV/us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 27ns | |
| 功能特性 | 多电压域接口；双向信号隔离 | |
| 工作电压(VCCA) | 2.7V~5.5V | |
| 工作电压(VCCB) | 2.7V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 通道数 | 4 |
商品概述
ADuM1401是基于iCoupler技术的四通道数字隔离器。支持双向通信和3V/5V电平转换，具有低功耗、高数据速率、高共模瞬变抗扰度及精确时序特性，工作温度可达125℃，采用16引脚SOIC宽体封装，并通过汽车应用认证。
商品特性
- 通过汽车应用认证
- 低功耗运行：
- 5V工作电压：每通道最大1.0mA（0Mbps至2Mbps），每通道最大3.5mA（10Mbps），每通道最大31mA（90Mbps）
- 3V工作电压：每通道最大0.7mA（0Mbps至2Mbps），每通道最大2.1mA（10Mbps），每通道最大20mA（90Mbps）
- 双向通信
- 3V/5V电平转换
- 高温工作：125℃
- 高数据速率：DC至90Mbps（NRZ）
- 精确时序特性：最大脉冲宽度失真2ns，最大通道间匹配2ns
- 高共模瞬变抗扰度：>25kV/μs
- 输出使能功能
- 16引脚SOIC宽体封装
应用领域
- 通用多通道隔离
- SPI接口/数据转换器隔离
- RS-232/RS-422/RS-485收发器
- 工业现场总线隔离
- 汽车系统
