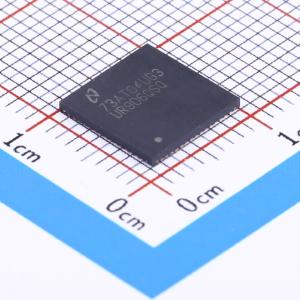

温馨提醒：图片仅供参考，商品以实物为准

DS90UR906QSQ/NOPB

DS90UR905Q-Q1, DS90UR906Q-Q1 5至65MHz，24位彩色FPD-Link II串行器和解串器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS90UR90xQ-Q1芯片组将并行RGB视频接口转换为单对高速串行接口。该串行总线方案消除了时钟和数据之间的偏斜问题，减少了连接器引脚数量，减轻了互连尺寸、重量和成本，并简化了PCB布局。
品牌名称: TI(德州仪器)
商品型号: DS90UR906QSQ/NOPB
商品编号: C157577
商品封装: WQFN-60-EP(9x9)
包装方式: 编带
商品毛重: 0.444克(g)

商品概述

DS90UR90xQ-Q1芯片组可将并行RGB视频接口转换为单对高速串行接口。这种串行总线方案消除了时钟和数据之间的偏斜问题，减少了连接器引脚数量，减小了互连尺寸、重量和成本，并简化了整体PCB布局，从而使系统设计更加容易。此外，采用内部直流平衡解码来支持交流耦合互连。 DS90UR905Q-Q1串行器嵌入时钟，平衡数据负载，并将信号电平转换为高速、低压差分信号。最多可对24个输入以及三个视频控制信号进行串行化处理。这支持完整的24位色彩或18位色彩以及6个通用信号（例如，音频I2S应用）。 DS90UR906Q-Q1解串器恢复数据（RGB）和控制信号，并从串行流中提取时钟。DS90UR906Q-Q1无需使用训练序列或特殊同步模式即可锁定传入数据流，并且不需要参考时钟。提供链路状态（LOCK）输出信号。

商品特性

支持5至65 MHz的PCLK（140 Mbps至1.82 Gbps）
支持长达10米的交流耦合STP互连电缆
串行器和解串器集成端接
具备全速链路BIST模式和报告引脚
可选的I²C兼容串行控制总线
支持RGB888 + VS、HS、DE
掉电模式可将功耗降至最低
1.8 V或3.3 V兼容的LVCMOS I/O接口
汽车级产品：符合AEC-Q100 2级标准
大于8 kV的HBM和ISO 10605 ESD等级
具备向后兼容模式，可与旧一代设备配合使用
RGB888 + VS/HS/DE串行化为1对FPD-Link II
随机化器/扰码器 — 直流平衡数据流
可选输出VOD和可调去加重
快速随机数据锁定；无需参考时钟
可调输入接收器均衡
LOCK（实时链路状态）报告引脚
输出并行总线上的EMI最小化（SSCG）
输出压摆控制（OS）

应用领域

汽车导航显示屏
汽车娱乐显示屏

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	其他接口
	接口类型	I2C
	数据速率	1.82Gbps

	属性	参数值
	工作电压	1.71V~1.89V
	工作温度	-40℃~+105℃
	工作电流	85mA
