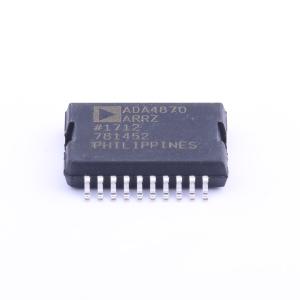

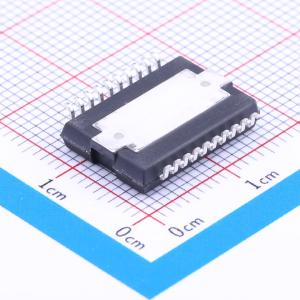

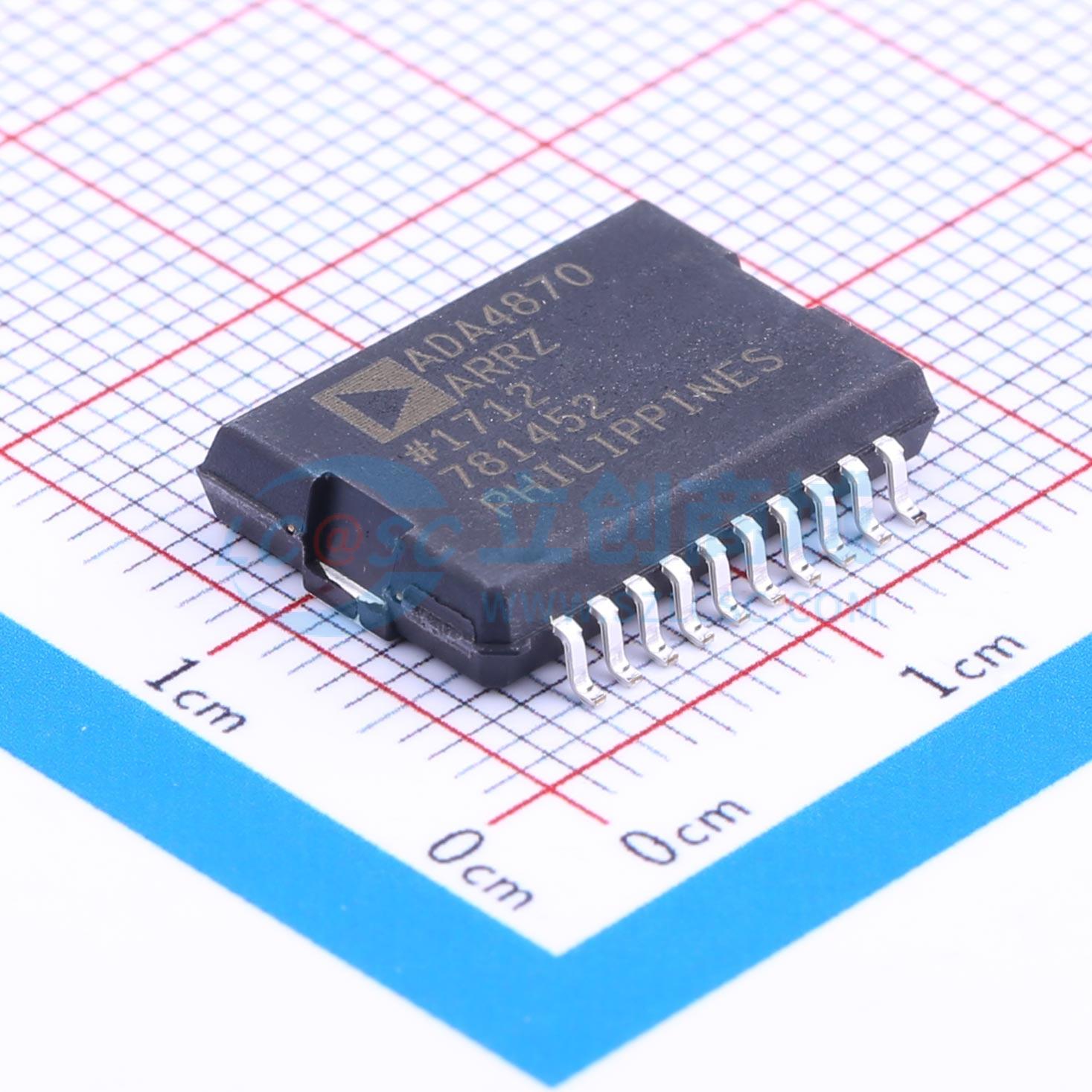

ADA4870ARRZ-RL
高速高压电流放大器
- 描述
- 高速、高压、1 A输出驱动放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4870ARRZ-RL
- 商品编号
- C157584
- 商品封装
- PSOP-20
- 包装方式
- 编带
- 商品毛重
- 2.459克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 70MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 4uV/℃ | |
| 压摆率(SR) | 2.5V/ns | |
| 输入偏置电流(Ib) | 23uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 2.1nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 60dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 32.5mA | |
| 输出电流 | 1A | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 40V | |
| 双电源(Vee~Vcc) | 10V~40V |
商品概述
ADA4870是一款单位增益稳定的高速电流反馈型放大器，使用40 V电源能够提供1 A输出电流和2500 V/μs压摆率。其创新架构采用专有高压超快速互补双极性(XFCB)工艺制造，可为需要驱动低阻抗负载的应用提供高输出功率、高速信号处理解决方案。 ADA4870非常适合驱动高压功率场效应晶体管、压电传感器、PIN二极管、CCD面板，以及其它各种需要高速的高电源电压和高电流输出的应用。 ADA4870采用Power SOIC封装(PSOP_3)，提供高导热性裸露散热块，可实现有效散热，提高性能和可靠性。ADA4870的工作温度范围为 -40°C至 +85°C工业温度范围。
商品特性
- 非常适于驱动高容性或低阻性负载
- 宽电源电压范围：10 V至40 V
- 高输出驱动电流：1 A
- 宽输出电压摆幅：采用40 V电源时，摆幅为37 V
- 高压摆率：2500 V/μs
- 宽带宽：52 MHz(大信号)，70 MHz(小信号)
- 低噪声：2.1 nV/√Hz
- 静态电流：32.5 mA，掉电模式：0.75 mA
- 短路保护和标志限流：1.2 A
- 热保护
应用领域
- 包络跟踪
- 功率场效应晶体管驱动器
- 超声
- 压电驱动器
- PIN二极管驱动器
- 波形产生
- 自动测试设备(ATE)
- CCD面板驱动器
- 复合放大器
