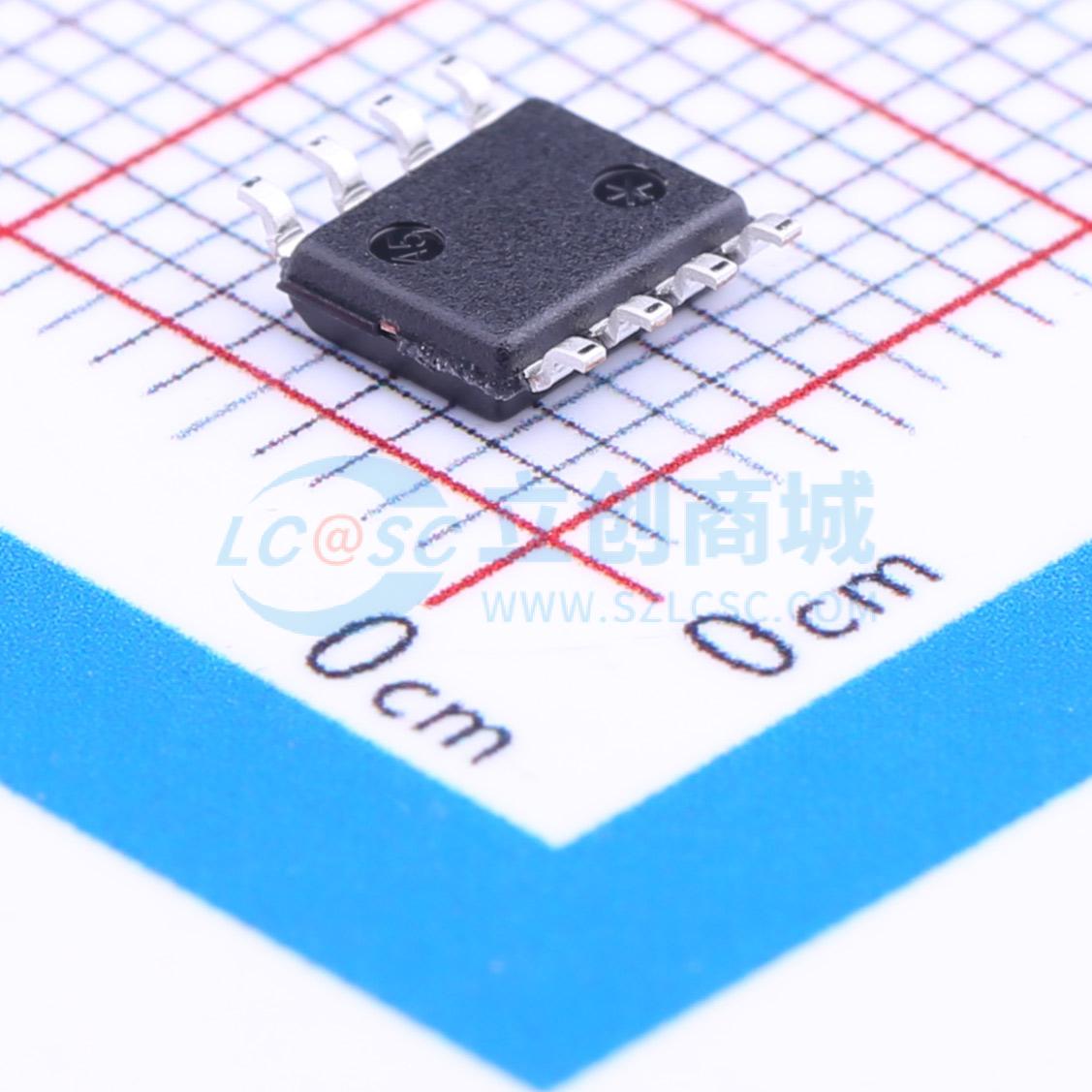

NCS20062DR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3MHz带宽，轨对轨输入和输出,宽温,低功耗 125uA，轨对轨运放
品牌名称: onsemi(安森美)
商品型号: NCS20062DR2G
商品编号: C160610
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	3MHz
	输入失调电压(Vos)	4mV
	输入失调电压温漂(Vos TC)	1uV/℃
	压摆率(SR)	1.2V/us
	输入偏置电流(Ib)	1pA

	属性	参数值
	输入失调电流(Ios)	1.5nA
	噪声密度(eN)	20nV/√Hz@1kHz
	共模抑制比(CMRR)	73dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	125uA
	输出电流	15mA
	工作温度	-40℃~+125℃
	单电源	1.8V~5.5V

商品概述

NCS20061/2/4 是一系列单通道、双通道和四通道运算放大器（Op Amp），增益带宽积（GBWP）为 3 MHz，静态电流仅为 125 μA。NCS2006x 的输入失调电压为 4 mV，工作电源电压范围为 1.8 V 至 5.5 V，工作温度范围为 -40℃ 至 125℃。轨到轨输入/输出操作使设计人员能够在利用 3 MHz 增益带宽积的同时，使用整个电源电压范围。因此，该系列产品的性能优于许多行业标准产品。这些器件符合 AEC - Q100 标准，型号以 NCV 后缀表示。 NCS2006x 采用节省空间的封装，具有低电流消耗和低电压性能，非常适合汽车、消费和工业市场中的传感器信号调理和低电压电流检测应用。

商品特性

增益带宽积：3 MHz
每通道低电源电流：125 μA（典型值）
低输入失调电压：4 mV（最大值）
宽电源电压范围：1.8 V 至 5.5 V
宽温度范围：-40℃ 至 +125℃
轨到轨输入和输出
单位增益稳定
提供单通道、双通道和四通道封装
型号以 NCV 为前缀，适用于汽车及其他有特殊产地和控制变更要求的应用；符合 AEC - Q100 标准，可提供生产件批准程序（PPAP）文件
这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合 RoHS 标准

应用领域

汽车
电池供电/便携式应用
传感器信号调理
低电压电流检测
滤波电路
单位增益缓冲器
