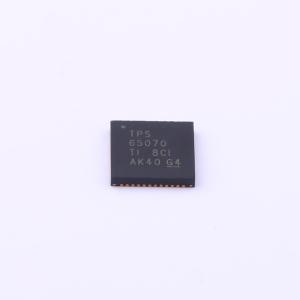

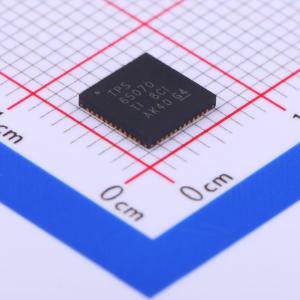

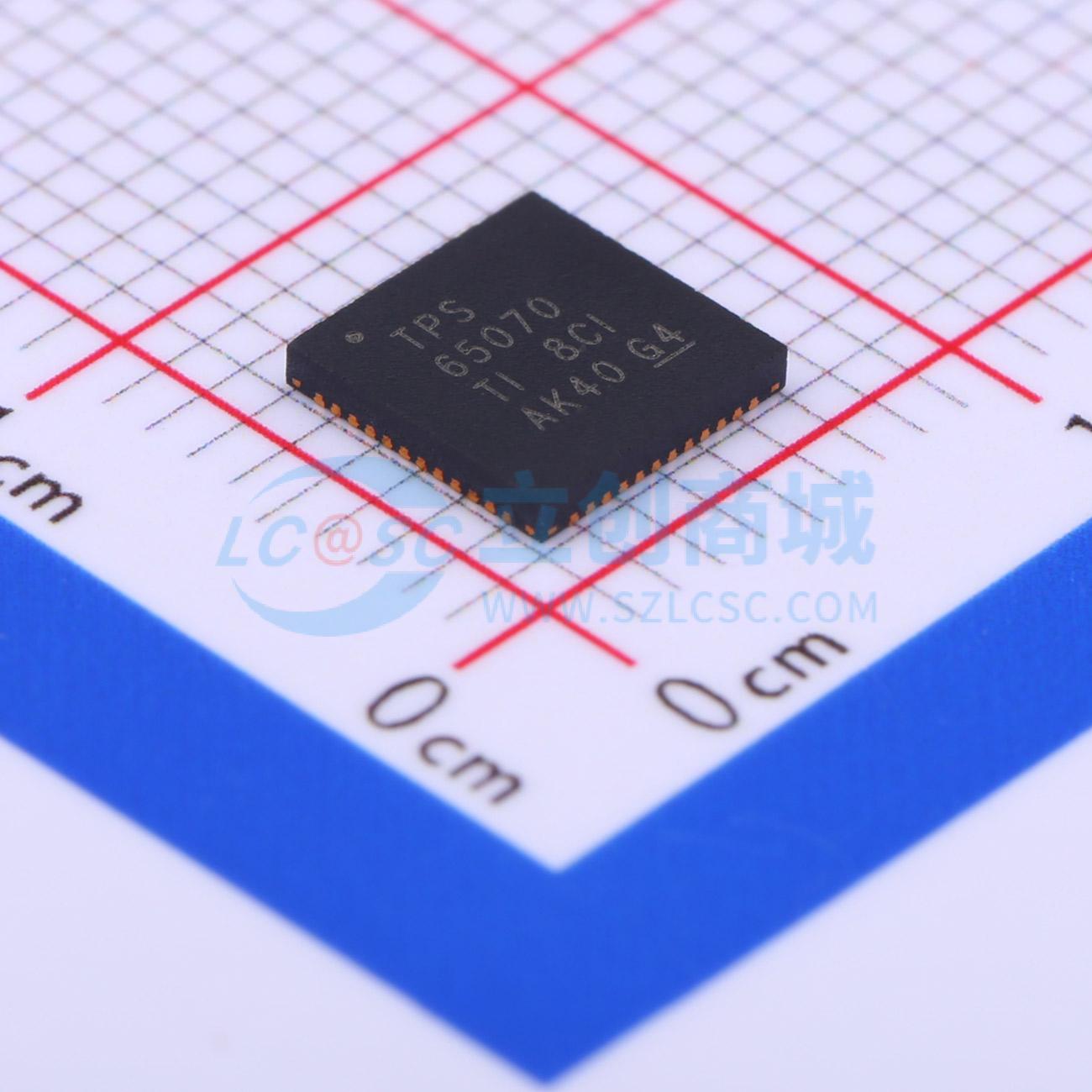

TPS65070RSLR

TPS6507x系列器件是用于便携式应用的单芯片电源管理IC（PMIC），包含一个具备电源路径管理功能的单节锂离子或锂聚合物电池充电器。充电器可由USB引脚的USB端口供电，也可由连接到AC引脚的壁式适配器提供直流电压供电。三个高效的2.25 MHz降压转换器旨在为基于处理器的系统提供核心电压、内存电压和I/O电压。降压转换器在轻载时进入低功耗模式，以在尽可能宽的负载电流范围内实现最高效率。

• 充电器/电源路径管理：
  • 电源路径上2 A的输出电流
  • 线性充电器；最大充电电流1.5 A
  • USB输入的电流限制为100 mA/500 mA/800 mA/1300 mA
  • 热调节、安全定时器
  • 温度感应输入
• 3个降压转换器：
  • 2.25 MHz固定频率工作
  • 最高1.5 A的输出电流
  • 可调或固定输出电压，输入电压范围为2.8 V至6.3 V
  • 轻载电流时的省电模式
  • PWM模式下输出电压精度为±1.5%
  • 每个转换器典型静态电流为19 μA
  • 100%占空比实现最低压降
• LDO：
  • 固定输出电压
  • LDO2上的动态电压调节
  • 20 μA静态电流
  • 最大输出电流200 mA，输入电压范围为1.8 V至6.3 V
• wLED升压转换器：
  • 使用I2C进行内部调光，最多可驱动2x10个LED
  • 内部电流吸收器，每串最高25 mA，具备I2C接口
  • 10位A/D转换器
• 触摸屏接口
• 欠压锁定和电池故障比较器

• 便携式导航系统
• PDA、掌上电脑
• OMAP和低功耗DSP电源
