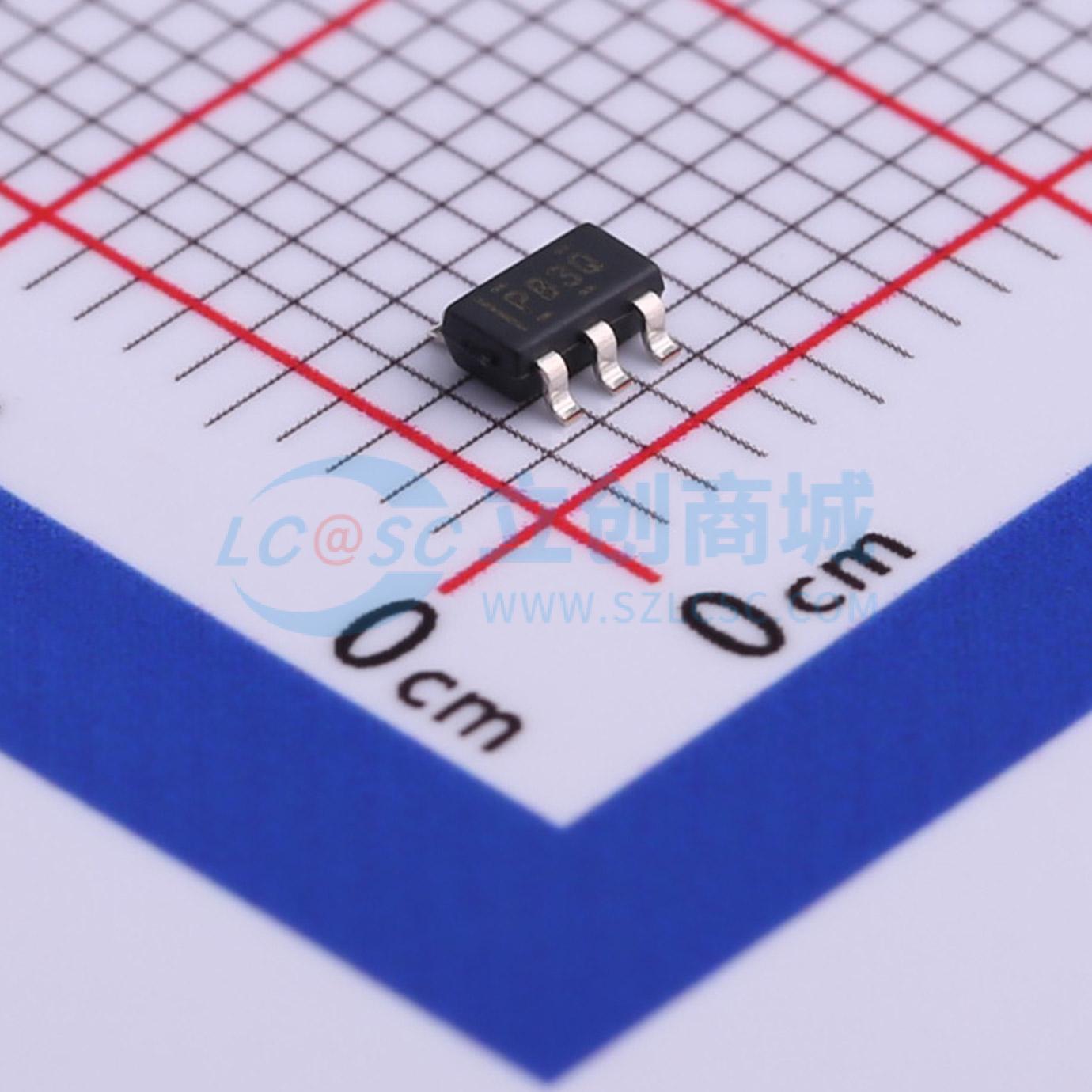

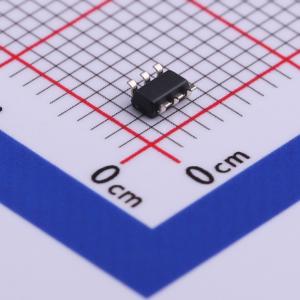

TPS2514ADBVR

TPS251xx 器件是 USB 专用充电端口 (DCP) 控制器。自动检测功能可监控 USB 数据线电压，并在以下专用充电方案中，自动在数据线上提供正确的电气信号，为兼容设备充电：

1. 分压器 1 DCP，要求分别在 D+ 和 D- 线上施加 2 V 和 2.7 V 电压（TPS2513、TPS2514）
2. 分压器 2 DCP，要求分别在 D+ 和 D- 线上施加 2.7 V 和 2 V 电压（TPS2513、TPS2514）
3. 分压器 3 DCP，要求分别在 D+ 和 D- 线上施加 2.7 V 电压（TPS2513A、TPS2514A）
4. BC1.2 DCP，要求将 D+ 线与 D- 线短接
5. 中国电信标准 YD/T 1591 - 2009 短接模式，要求将 D+ 线与 D- 线短接
6. D+ 和 D- 线均施加 1.2 V 电压

• 支持符合 USB 电池充电规范修订版 1.2 (BC1.2) 的 USB DCP 将 D+ 线与 D- 线短接
• 支持符合中国通信行业标准 YD/T 1591 - 2009 的短接模式（将 D+ 线与 D- 线短接）
• 支持 USB DCP 在 D+ 线施加 2.7 V 电压、在 D- 线施加 2 V 电压（或 USB DCP 在 D+ 线施加 2 V 电压、在 D- 线施加 2.7 V 电压）（TPS2513、TPS2514）
• 支持 USB DCP 在 D+ 线和 D- 线均施加 2.7 V 电压（TPS2513A、TPS2514A）
• 支持 USB DCP 在 D+ 和 D- 线均施加 1.2 V 电压
• 为连接的设备自动切换 D+ 和 D- 线连接
• 双 USB 端口控制器（TPS2513、TPS2513A）
• 单 USB 端口控制器（TPS2514、TPS2514A）
• 工作范围：4.5 V 至 5.5 V
• 采用 SOT23 - 6 封装

• 车载 USB 电源充电器
• 带 USB 端口的 AC - DC 适配器
• 其他 USB 充电器
