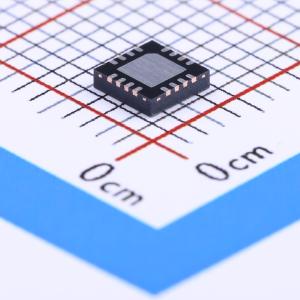

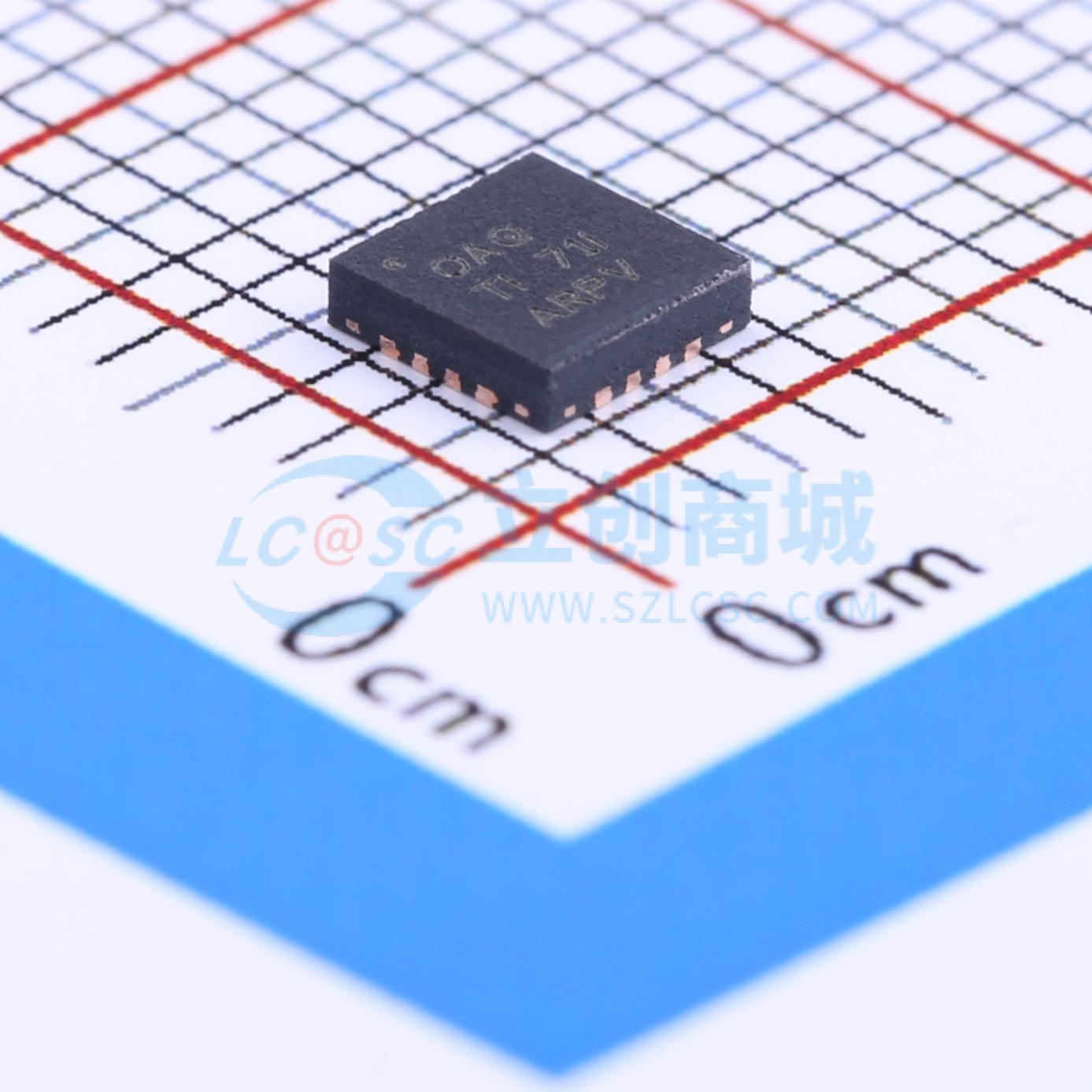

BQ24600RVAR

低功耗同步开关模式锂离子/锂聚合物电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24600 独立 1 至 6 节降压电池充电控制器
品牌名称: TI(德州仪器)
商品型号: BQ24600RVAR
商品编号: C157568
商品封装: VQFN-16-EP(3.6x3.6)
包装方式: 编带
商品毛重: 0.132克(g)

商品参数

商品概述

bq24600是一款高度集成的锂离子或锂聚合物开关模式电池充电控制器。它提供了一个固定频率的同步PWM控制器，具备高精度的充电电流和电压调节、充电预处理、充电终止以及充电状态监测功能。 bq24600分三个阶段对电池进行充电：预处理、恒流和恒压。当电流达到最低水平时，充电终止。内部充电定时器提供安全备份。如果电池电压降至内部阈值以下，bq24600会自动重启充电周期；当输入电压低于电池电压时，它会进入低静态电流睡眠模式。

商品特性

1.2 MHz的NMOS-NMOS同步降压转换器独立充电器，支持锂离子或锂聚合物电池
5 V - 28 V的VCC输入电压范围，支持1S - 6S电池组
高达10 A的充电电流和适配器电流
高精度的电压和电流调节
±0.5%的充电电压精度
±3%的充电电流精度
集成内部环路补偿
内部软启动
安全输入过压保护
电池热敏电阻感应，可在过热/过冷时暂停充电
电池检测
内置安全定时器
充电过流保护
电池短路保护
电池过压保护
热关断
状态输出
适配器存在指示
充电器工作状态指示
充电使能引脚
用于同步功率转换器的6 V栅极驱动
30 ns的驱动器死区时间和99.5%的最大有效占空比
16引脚3.5 mm×3.5 mm QFN封装
符合能源之星标准的低静态电流I₀
关断状态下15 μA/2的电池放电电流
关断状态下小于1.5 mA的输入静态电流

应用领域

便携式设备
手持终端
工业和医疗设备
电动工具
家用电器
移动互联网设备
超移动PC

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	5V~28V
	最大充电电流	10A
	充电饱和电压	-
	放电截止电压	-

	属性	参数值
	电池类型	锂电池
	电池节数	1~6
	工作温度	0℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	15uA
