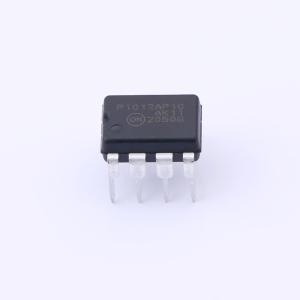

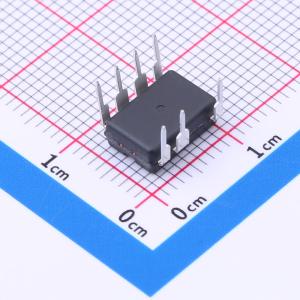

NCP1012AP100G

NCP101X系列集成了一个固定频率电流模式控制器和一个700 V MOSFET。该系列采用PDIP - 7或SOT - 223封装，具备构建坚固且低成本电源所需的一切功能，包括软启动、频率抖动、短路保护、跳周期、最大峰值电流设定点和动态自供电（无需辅助绕组）。 与其他单片解决方案不同，NCP101X本质上运行安静：在标称负载运行期间，该器件以可选频率（65 - 100 - 130 kHz）之一进行开关操作。当电流设定点降至给定值以下，例如输出功率需求降低时，IC会自动进入所谓的跳周期模式，在轻载时提供出色的效率。由于这种情况通常发生在最大峰值的1/4处，因此不会产生声学噪声。因此，待机功耗可降至最低且不会产生声学噪声。 当反馈信号消失时，例如在真正的短路情况或光耦合器损坏的情况下，会进行短路检测。通过简单地将反馈引脚拉低或通过廉价的SCR将其锁存到地，可轻松实现外部禁用，以实现完全锁存关断。最后，软启动和频率抖动进一步减轻了设计人员快速开发低成本、坚固的离线电源的任务。 为提高待机性能，连接辅助绕组可停止动态自供电（DSS）操作，并有助于在高输入电压下将功耗降至100 mW以下。在此模式下，内置的锁存过压保护可防止在光耦合器损坏时出现致命的电压失控。这些器件提供经济实惠的8引脚双列直插式和4引脚SOT - 223封装。 NCP101X以单片结构提供了完整的电流模式控制解决方案（实际上是增强型NCP1200控制器部分）以及高压功率MOSFET。该组件集成了构建坚固、低成本且待机功耗低的开关模式电源（SMPS）所需的一切功能。第2页的快速选型表详细列出了不同型号之间的差异，主要是峰值电流设定点和工作频率。 无需辅助绕组：安森美半导体的超高电压集成电路技术使您可以直接从高压直流母线为IC供电。我们称之为动态自供电（DSS）。这种解决方案简化了变压器设计并确保

• 内置700 V MOSFET，典型RDSon为11 Ω和22 Ω
• 高压引脚间爬电距离大
• 电流模式固定频率操作：65 kHz - 100 kHz - 130 kHz
• 仅在低峰值电流时进行跳周期操作：无声学噪声！
• 动态自供电，无需辅助绕组
• 内部1.0 ms软启动
• 带辅助绕组操作的锁存过压保护
• 频率抖动以改善电磁干扰特性
• 自动恢复内部输出短路保护
• 使用辅助绕组时待机功耗低于100 mW
• 内部温度关断
• 直接连接光耦合器
• 提供用于瞬态分析的SPICE模型
• 这些是无铅和无卤器件

• 充电器用低功率AC/DC适配器
• 辅助电源（USB、家电、电视等）
