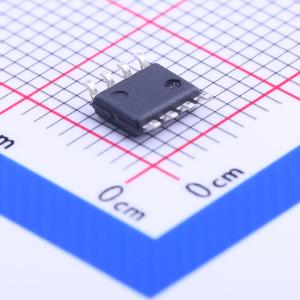

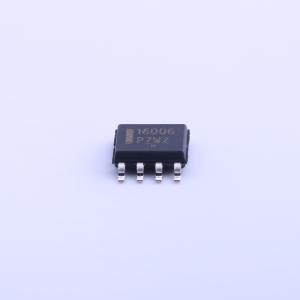

NCP1216D65R2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 隔离反激
品牌名称: onsemi(安森美)
商品型号: NCP1216D65R2G
商品编号: C154791
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

商品概述

NCP1216采用标准的电流模式架构，关断事件由峰值电流设定点决定。在低元件数量是关键参数的应用中，该元件是理想之选，尤其适用于低成本AC-DC适配器、电视电源等。凭借其高性能高压技术，NCP1216集成了基于UC384X的电源通常所需的所有必要元件：定时元件、反馈器件、低通滤波器和自供电电路。NCP1216无需辅助绕组即可工作：该产品直接从高压轨获取电源，并为IC提供VCC。这种系统称为动态自供电（DSS）。动态自供电（DSS）：由于采用了超高压集成电路（VHVIC）技术，NCP1216允许直接将引脚连接到高压直流轨。动态电流源对电容器充电，从而为NCP1216提供完全独立的VCC电平。因此，无需使用辅助绕组，而在可变输出电压设计（如电池充电器）中，辅助绕组的管理一直是个难题。可调跳周期电平：通过提供调整跳周期发生电平的能力，设计人员可以

商品特性

无需辅助绕组即可工作
具备可调跳周期功能的电流模式控制
内部斜坡补偿
占空比限制为50%（仅NCP1216A）
内部1.0 ms软启动（仅NCP1216A）
内置频率抖动功能，改善EMI特性
自动恢复内部输出短路保护
极低的空载待机功耗
500 mA峰值电流能力
固定频率版本：65 kHz、100 kHz、133 kHz
内部温度关断功能
直接连接光耦
提供用于瞬态和交流分析的SPICE模型
与NCP1200系列引脚兼容
这些是无铅和无卤器件

应用领域

用于电视、机顶盒等的高功率AC-DC转换器
笔记本电脑离线适配器
电信DC-DC转换器
所有电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~16V
	开关频率	65kHz

	属性	参数值
	最大占空比	75%
	拓扑结构	反激式
	工作温度	0℃~+150℃@(Tj)
