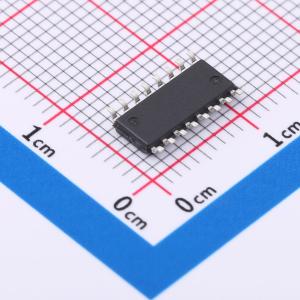

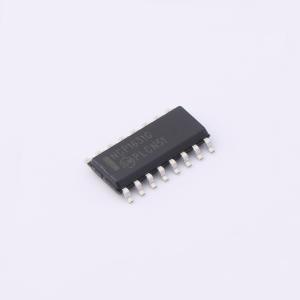

温馨提醒：图片仅供参考，商品以实物为准

NCP1631DR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1631 控制器用于 2 相交错式功率因数校正预转换器。交错由并联的两个小级组成，代替了一个大级。此方式具有若干优点，如实施简单、能够使用更小组件，更好的散热。这些属性使得该交错式 PFC 拓扑结构适用于薄型应用，如平板电视和超薄笔记本电脑适配器。交错还可以扩展到高能效且成本高效（无需低 trr 二极管）的临界导通运行模式的功率范围。NCP1631 在频率箝位临界导通模式 (FcCrM) 下运行。该电路利用频率折回将箝位频率作为功率的函数进行线性降低。因此，NCP1631 在整个负载范围内提供了优化的能效。另外，NCP1631 驱动器具有 180 相移位，可大大减少电流波纹，因此降低了 EMI，减少了大容量电容器中的 rms 电流。NCP1631 结合了构建耐用紧凑的交错式 PFC 级所需的所有功能，且外部组件数量极少。采用 SOIC-16 封装。
品牌名称: onsemi(安森美)
商品型号: NCP1631DR2G
商品编号: C154590
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.298克(g)

商品参数

商品概述

NCP1631集成了用于交错式PFC应用的双MOSFET驱动器。交错技术是将两个小的电路级并联，而非设计一个更难设计的大电路级。这种方法有几个优点，如易于实现、使用更小的元件或更好地分散热量。此外，交错技术扩展了临界导电模式的功率范围，这是一种高效且经济的技术（无需低trr二极管）。此外，NCP1631驱动器具有180°相移，可显著降低电流纹波。该电路采用SOIC16封装，集成了构建坚固紧凑的交错式PFC级所需的所有功能，且外部元件最少。

商品特性

接近单位功率因数
在所有条件下（包括瞬态阶段）实现显著的180°相移
频率钳位临界导电模式（FCCrM），即在最苛刻条件下可实现临界导电的固定频率、不连续导电模式操作
FCCrM操作可在负载范围内优化PFC级效率
异相控制，可降低EMI并减少大容量电容器中的均方根电流
低功率时频率折返，进一步提高轻载效率
通过辅助绕组进行精确的零电流检测，实现谷底导通
快速的线路/负载瞬态补偿
高驱动能力：-500mA / +800mA
指示PFC准备好运行的信号（“pfcOK”引脚）
VCC范围：10V至20V
输出过压和欠压保护
具有50ms延迟的欠压检测，有助于满足保持时间规格
软启动，实现平稳启动操作
可编程调节最大功率
过流限制
浪涌电流检测

应用领域

计算机电源
LCD/等离子平板显示器
所有需要功率因数校正的离线电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器
	工作模式	CRM；DCM
	工作电压	10V~20V
	拉电流(IOH)	500mA

	属性	参数值
	灌电流(IOL)	800mA
	开关频率	65kHz
	工作电流	5mA
	工作温度	-55℃~+150℃
