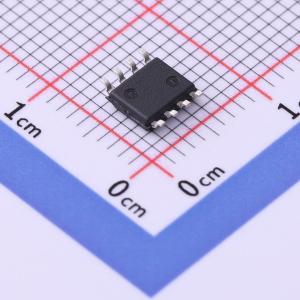

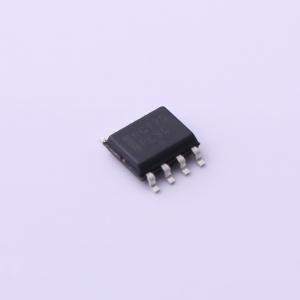

NCT75DR2G

数字温度传感器，带2线接口

描述

NCT75 是一款两线串行连接可编程温度传感器，带高温/中断输出引脚，可发出超出限值状况信号。这是一个开路漏极引脚，可以比较器或中断模式运行。温度测量值使用一个高分辨率（12 位）、sigma-delta、模拟-数字转换器 (ADC) 转换为数字形式。该器件的运行温度范围为 -55°C 至 +125°C。 与 NCT75 的通信通过 SMBus/I2C 接口实现，该接口可兼容行业标准协议。三个地址选择引脚 A2、A1 和 A0 可用于将多达 8 个 NCT75 联接一个总线。通过此接口，可以访问这些 NCT75 内部寄存器。这些寄存器让用户能够读取当前温度、更改配置设置以及调节温度限值。 NCT75 具有 3.0 V 至 5.5 V 的宽电源电压范围。在 3.3 V 下的平均电源电流为 575 ?A。它还提供节能关断模式。典型关断电流为 3 ?A。NCT75 采用三种节省空间的封装 - DFN-8、 MSOP-8 和 SOIC-8，与 LM75 和 TCN75 可以实现引脚和寄存器完全兼容。

品牌名称

onsemi(安森美)

商品型号

NCT75DR2G

商品编号

C154619

商品封装

SOIC-8​

包装方式

编带

商品毛重

0.22克(g)
