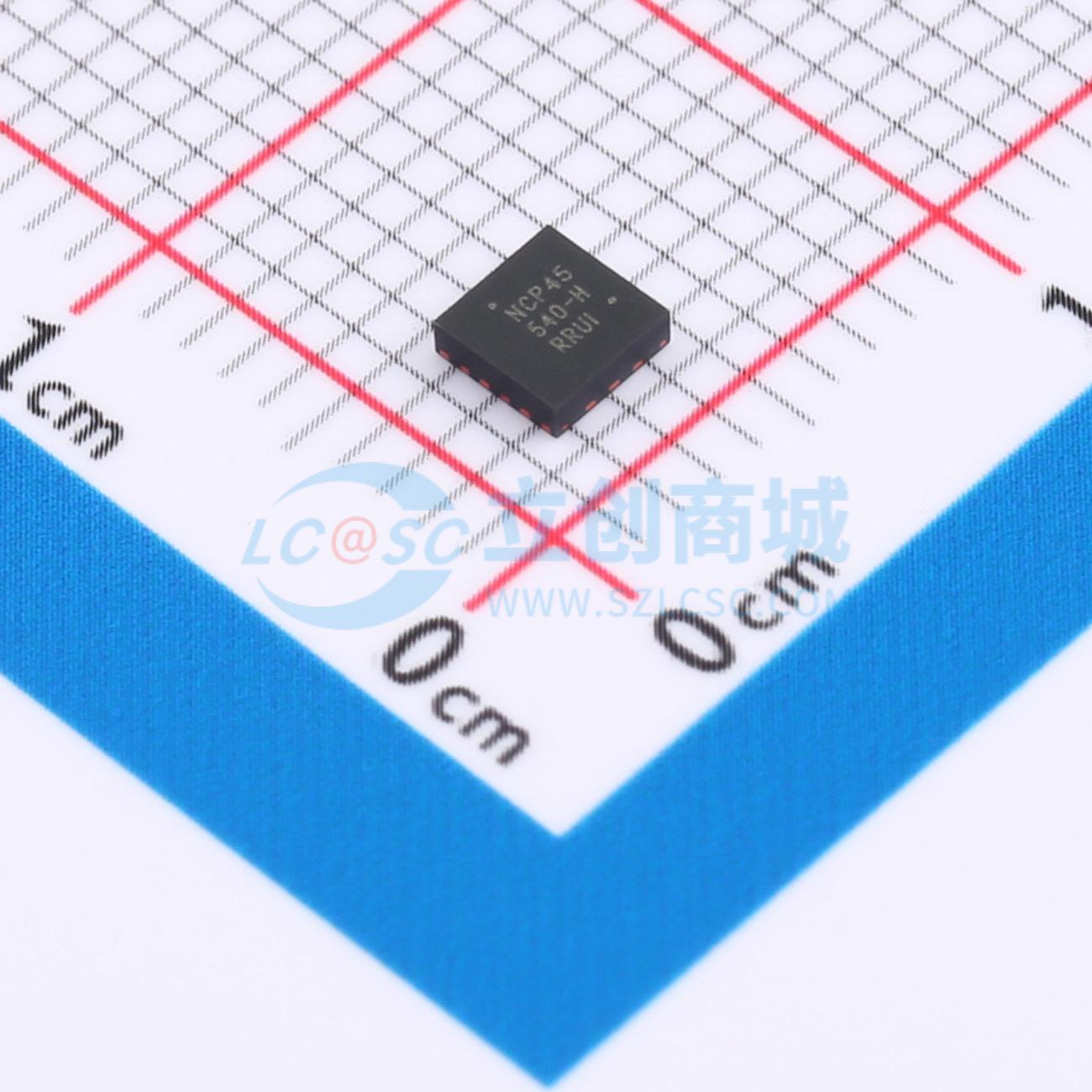

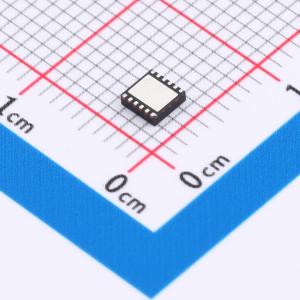

温馨提醒：图片仅供参考，商品以实物为准
NCP45540IMNTWG-H
负载开关高效电源域切换及浪涌电流限制解决方案
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NCP45540 负载开关提供的方案可减少组件数量和面积，通过软启动使用涌入电流限值实现高效的功率域切换。除了集成的控制功能和超低导通电阻之外，该器件还通过故障保护和电源正常信号提供了附加的系统保护和监控。此经济高效的方案适用于需要小占位和低功耗的功率管理和热插拔应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP45540IMNTWG-H
- 商品编号
- C154609
- 商品封装
- DFN-12(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | - | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 500mV~13.5V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | - | |
| 导通电阻 | - | |
| 功能特性 | 软启动；集成电荷泵；过温保护；短路保护；输出放电功能；欠压锁定 | |
| 工作温度 | -40℃~+85℃ |
商品概述
NCP45540负载开关通过软启动对浪涌电流进行限制，为高效电源域切换提供了一种减少元件数量和占用面积的解决方案。除了具备超低导通电阻的集成控制功能外，该器件还通过故障保护和电源正常信号提供系统保护和监控功能。这种经济高效的解决方案非常适合需要小尺寸、低功耗的电源管理和热插拔应用。
商品特性
- 带电荷泵的先进控制器
- 集成低导通电阻的N沟道MOSFET
- 输入电压范围为0.5 V至13.5 V
- 通过受控压摆率实现软启动
- 可调压摆率控制
- 电源正常信号
- 热关断
- 欠压锁定
- 短路保护
- 极低的待机电流
- 负载泄放（快速放电）
- 这是一款无铅器件
应用领域
- 便携式电子设备和系统
- 笔记本电脑和平板电脑
- 电信、网络、医疗和工业设备
- 机顶盒、服务器和网关
- 热插拔设备和外设端口
