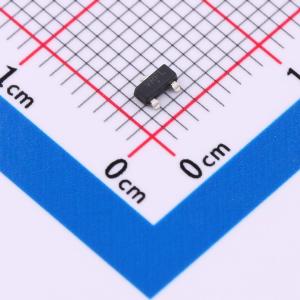

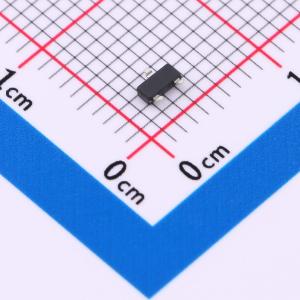

NCP431ACSNT1G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 电压参比，低阴极电流，可编程，分路稳压器
品牌名称: onsemi(安森美)
商品型号: NCP431ACSNT1G
商品编号: C154586
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

NCP431/NCP432集成电路是三端可编程并联稳压二极管。这些单片IC电压基准源可作为低温漂齐纳二极管工作，通过两个外部电阻可将其电压从Vref编程至36 V。这些器件的工作电流范围宽，为40 μA至100 mA，典型动态阻抗为0.22 Ω。这些基准源的特性使其在许多应用中成为齐纳二极管的理想替代品，如数字电压表、电源和运算放大器电路。2.5 V基准电压便于从5.0 V逻辑电源获得稳定的基准电压，并且由于NCP431/NCP432作为并联稳压器工作，它既可用作正电压基准，也可用作负电压基准。最低工作电流低，使该器件成为空载功耗极低的开关电源（SMPS）适配器中二次稳压器的理想选择。

商品特性

可编程输出电压至36 V
最低工作电流低：典型值40 μA，25°C时
电压基准容差：典型值±0.5%，25°C时（NCP431B/NCP432B）
动态输出阻抗低，典型值0.22 Ω
灌电流能力为40 μA至100 mA
等效全量程温度系数典型值为50 ppm/°C
全额定工作温度范围内工作具有温度补偿
汽车及其他需要独特产地和控制变更要求的应用采用SC前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件为无铅器件

应用领域

电压适配器
开关电源
精密电压基准
充电器
仪器仪表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	电压基准芯片
	输出类型	可调
	工作电压	2.5V~36V
	输出电压	2.5V~36V
	输出电流	100mA
	精度	-

	属性	参数值
	温度系数	50ppm/℃
	电压基准类型	并联
	静态电流(Iq)	-
	最小阴极电流调节	40uA
	工作温度	0℃~+70℃@(Ta)
