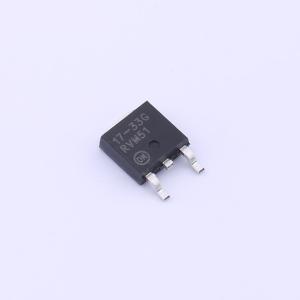

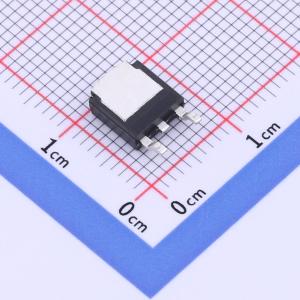

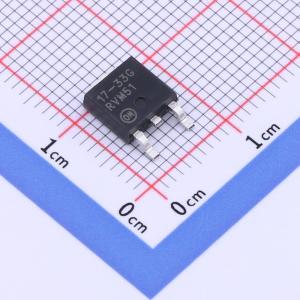

温馨提醒：图片仅供参考，商品以实物为准
NCP1117DT33G
1.0 A 低压差正电压固定及可调稳压器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低 dropout 正电压调节器，能够提供超过 1.0A 的输出电流，在 800mA 时最大 dropout 电压为 1.2V。包含 1.5V、1.8V、1.9V、2.0V、2.5V、2.85V、3.3V、5.0V 和 12V 九种固定输出电压，无需最小负载即可维持调节。还有一个可调输出版本，可通过两个外部电阻从 1.25V 编程到 18.8V。片上微调可将参考/输出电压调整到 ±1.0% 的精度。内部保护功能包括输出电流限制、安全工作区补偿和热关断。可在高达 20V 的输入下工作。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1117DT33G
- 商品编号
- C154606
- 商品封装
- TO-252
- 包装方式
- 管装
- 商品毛重
- 0.61克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 20V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 64dB@(120Hz) | |
| 压差 | 1.2V@(800mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过流保护 | |
| 工作温度 | 0℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NCP1117系列是低压差正电压稳压器，能够提供超过1.0 A的输出电流，在800 mA和全温度范围内的最大压差为1.2 V。该系列包含九种固定输出电压，分别为1.5 V、1.8 V、1.9 V、2.0 V、2.5 V、2.85 V、3.3 V、5.0 V和12 V，无需最小负载即可保持稳压。此外，还有一个可调输出版本，可通过两个外部电阻将输出电压编程为1.25 V至18.8 V。片上微调可将参考/输出电压调整到±1.0%的精度范围内。内部保护功能包括输出电流限制、安全工作区补偿和热关断。NCP1117系列可在最高20 V的输入电压下工作。器件提供SOT−223和DPAK封装。
商品特性
- 输出电流超过1.0 A
- 在800 mA和全温度范围内的最大压差为1.2 V
- 固定输出电压为1.5 V、1.8 V、1.9 V、2.0 V、2.5 V、2.85 V、3.3 V、5.0 V和12 V
- 可选可调输出电压
- 固定电压输出器件无需最小负载
- 参考/输出电压微调至±1.0%
- 电流限制、安全工作和热关断保护
- 可在最高20 V的输入电压下工作
- 适用于汽车和其他需要独特场地和控制变更要求的应用的NCV前缀；符合AEC−Q100标准且具备生产件批准程序（PPAP）能力
- 这些是无铅器件
应用领域
- 消费和工业设备稳压点
- 2.85 V版本用于有源SCSI终端
- 开关电源后置稳压
- 硬盘驱动器控制器
- 电池充电器
