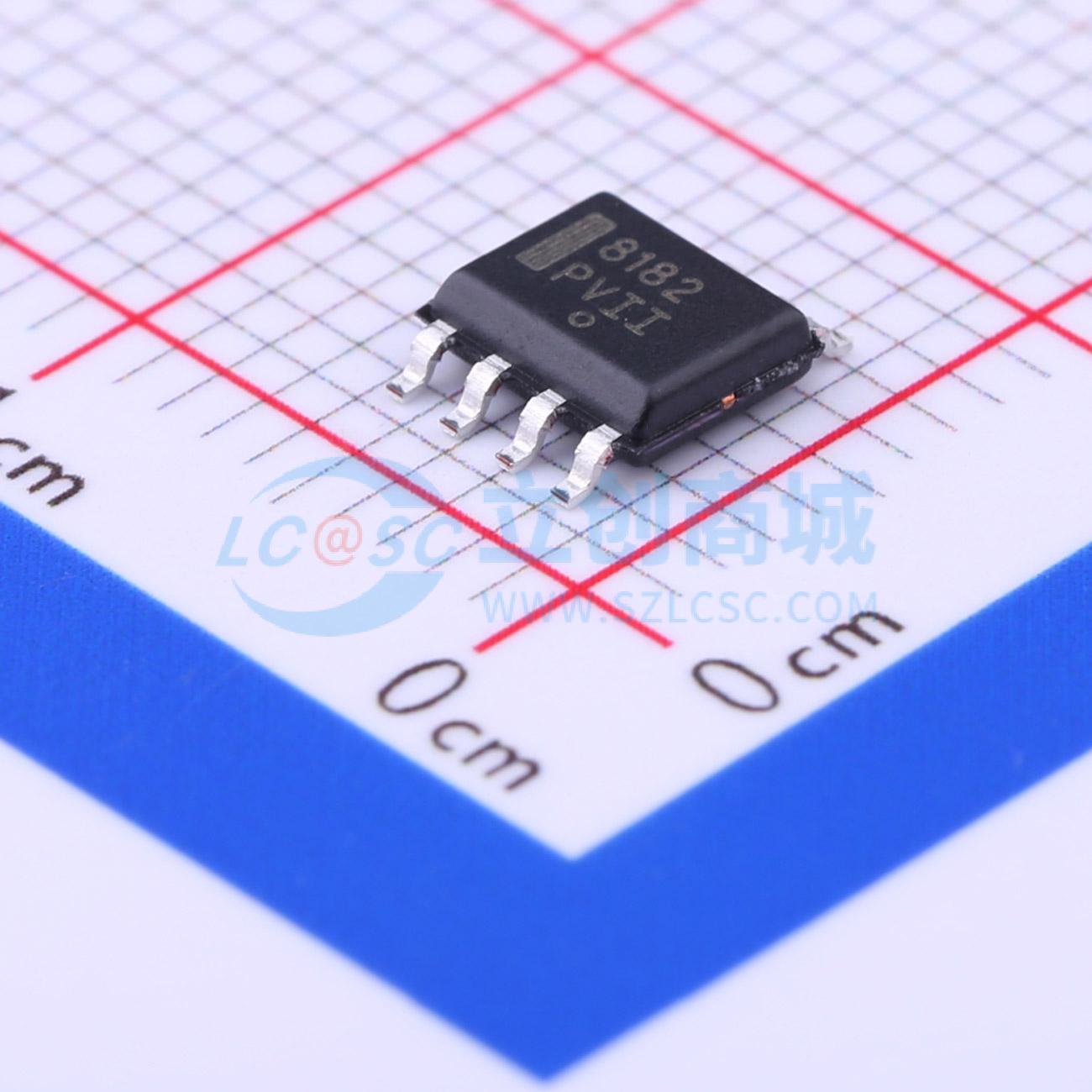

温馨提醒：图片仅供参考，商品以实物为准

CS8182YDFR8G

微功耗200 mA低压差跟踪稳压器/线路驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CS8182是一款单片集成式低压差跟踪稳压器，旨在提供可调节的缓冲输出电压，该电压可紧密跟踪（±10mV）参考输入。输出电流最高可达200 mA，且可配置为高于、低于或等于参考电压。该器件设计用于在2.8 V至45 V的宽电压范围内工作，同时仍能保持出色的直流特性
品牌名称: onsemi(安森美)
商品型号: CS8182YDFR8G
商品编号: C156197
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

商品概述

CS8182是一款单片集成低压差跟踪稳压器，旨在提供可调节的缓冲输出电压，该电压能紧密跟踪（±10mV）参考输入。输出电流最高可达200 mA，同时可配置为高于、低于或等于参考电压。该器件设计用于在宽范围（2.8 V至45 V）内工作，同时仍能保持出色的直流特性。CS8182具备反接电池、短路和热失控保护功能。该器件还能承受45 V负载突降瞬变和 -50 V反极性输入电压瞬变，这使其适用于汽车环境。 VREF/ENABLE引脚有两个用途。它用于提供输入电压作为输出的参考，也可拉低以将器件置于睡眠模式，此时器件从电源汲取的电流标称值为30 μA。

商品特性

200 mA源电流能力
最坏情况下输出跟踪误差在±10 mV以内
低压差（200 mA时典型值为3.35 V）
低静态电流
热关断保护
短路保护
宽工作范围
SO−8封装内部熔丝引脚
适用于汽车及其他需要场地和变更控制的应用这些器件为无铅器件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	45V
	输出电流	200mA
	电源纹波抑制比(PSRR)	60dB@(120Hz)
	压差	3.35V@(200mA)

	属性	参数值
	静态电流(Iq)	55uA
	特性	短路保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
