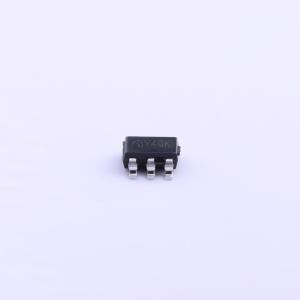

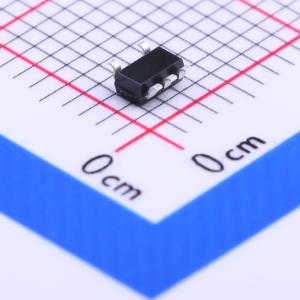

温馨提醒：图片仅供参考，商品以实物为准
ME2110C50M5G
PFM升压型DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME2110系列是一款采用CMOS工艺的PFM升压直流-直流转换IC，具有低电源电流。通过采用先进的电路设计，可降低开关过程中产生的高频噪声，输出电压可在1之间以0.1V为步进进行编程。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME2110C50M5G
- 商品编号
- C154497
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~6V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 开关频率 | 310kHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 165uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
采用CMOS工艺的低电源电流PFM升压型DC/DC转换器IC。通过先进的电路设计，降低了开关过程中产生的高频噪声，输出电压可在1.8~6.0 V之间以0.1 V为步长进行编程。仅需三个外部元件，ME2110Xxx即可构成低纹波、高效率的升压型DC/DC转换器。此外，还具备CE（芯片使能）功能，可降低关断模式下的功耗。适用于对噪声和电源电流要求较低的电池供电仪器。
商品特性
- 低纹波、低噪声
- 工作电压范围：0.9V~6.0V
- 输出电压范围：1.8V~6.0 V（步长0.1 V）
- 输出电压精度：±2%
- 输出电流：若VIN = 1.2V且VOUT = 1.9V，则IOUT = 100mA
- 低启动电压：≲0.9V（IOUT = 1mA时）
- 最大振荡器频率：360KHz（典型值，ME2110C25）
- 高效率：85%（典型值）
- 封装：SOT89-3、SOT23-5、SOT23-3
应用领域
- 电池供电设备的电源
- 无线鼠标、无线键盘、玩具、相机、摄像机、录像机、个人数字助理（PDA）和手持通信设备的电源
- 需要比所用电池电压更高的电器的电源
