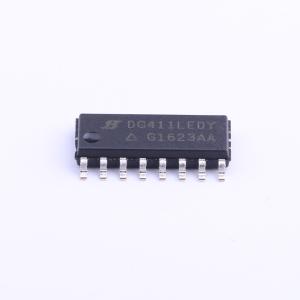

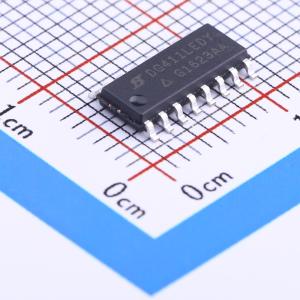

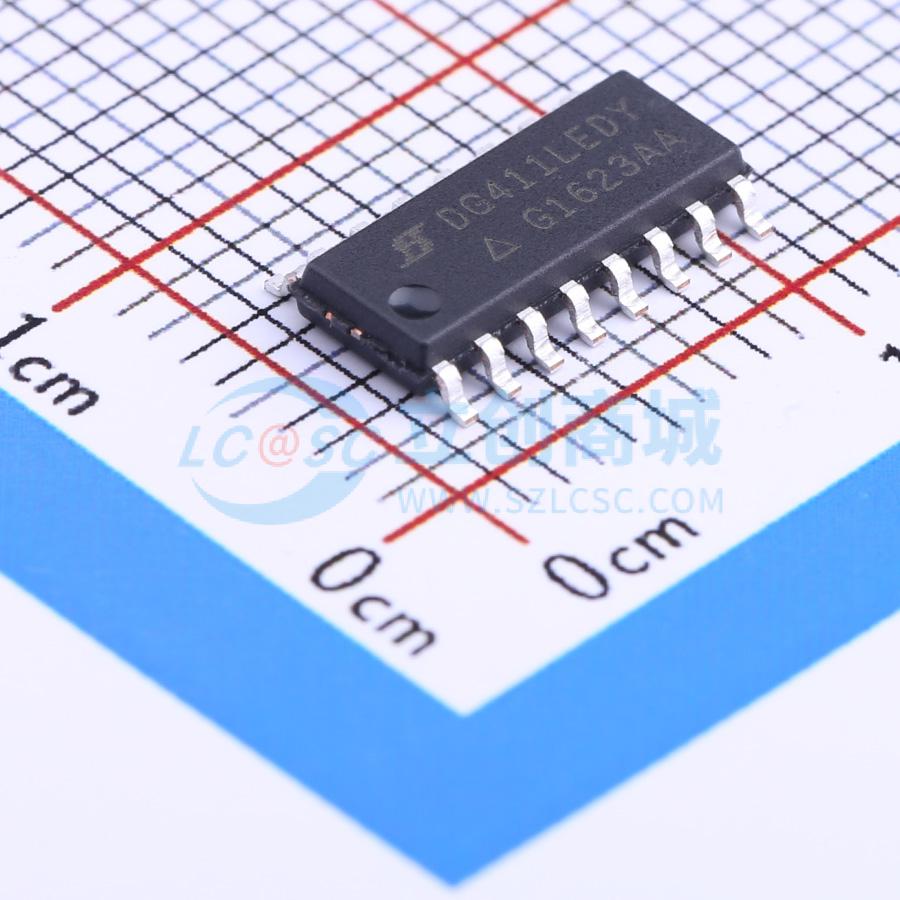

DG411LEDY-T1-GE3
低寄生电容和低泄漏，四路单刀单掷开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DG411LE、DG412LE和DG413LE是单片四通道单刀单掷（SPST）模拟开关。DG411LE和DG412LE的区别仅在于它们对相反的逻辑电平做出响应。DG413LE有两个常开开关和两个常闭开关
- 品牌名称
- VISHAY(威世)
- 商品型号
- DG411LEDY-T1-GE3
- 商品编号
- C141598
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.421克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 单刀单掷(SPST)-常闭 | |
| 通道数 | 4 | |
| 工作电压 | 3V~16V；-8V~-3V；3V~8V | |
| 导通时间(ton) | 16ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 16Ω | |
| 关闭时间(toff) | 9ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 15pF |
商品概述
DG411LE、DG412LE 和 DG413LE 是单片四通道单刀单掷模拟开关。DG411LE 和 DG412LE 的区别仅在于它们对相反的逻辑电平做出响应。DG413LE 有两个常开开关和两个常闭开关。它可以有多种配置，包括四个单刀单掷、两个单刀双掷和一个双刀双掷。 DG411LE、DG412LE 和 DG413LE 具有 16 Ω 的低导通电阻、15 pF 的低开关导通寄生电容，并且在信号摆幅范围内具有低电荷注入。 DG411LE、DG412LE 和 DG413LE 可在单电源和双电源下工作。单电源电压范围为 3 V 至 16 V，双电源工作建议使用 ± 3 V 至 ± 8 V。每个开关导通时在两个方向上的导通性能相同，关断时可阻断高达电源电平的输入电压。 DG411LE、DG412LE 和 DG413LE 提供 16 引脚 TSSOP、SOIC 和 PDIP 封装。
商品特性
- 3 V 至 16 V 单电源或 ± 3 V 至 ± 8 V 双电源
- 导通电阻 RDS(on)：16 Ω
- 低寄生电容：CD(ON)：15 pF，CS(OFF)：5 pF
- 在整个信号摆幅范围内电荷注入小于 8 pC
- 快速开关时间 tON：16 ns，tOFF：9 ns
- 与 TTL、CMOS 兼容
应用领域
- 自动测试设备
- 数据采集系统
- 仪表和仪器
- 医疗保健系统
- 通信系统
- 音频和视频信号路由
- 继电器替代
- 电池供电系统
- 计算机外设
