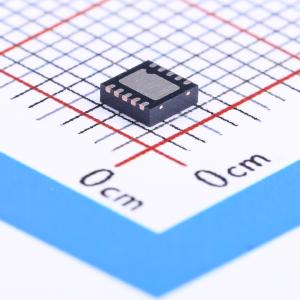

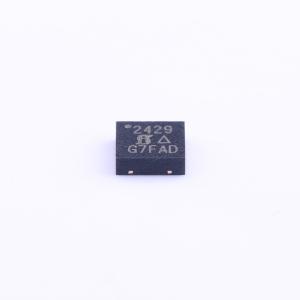

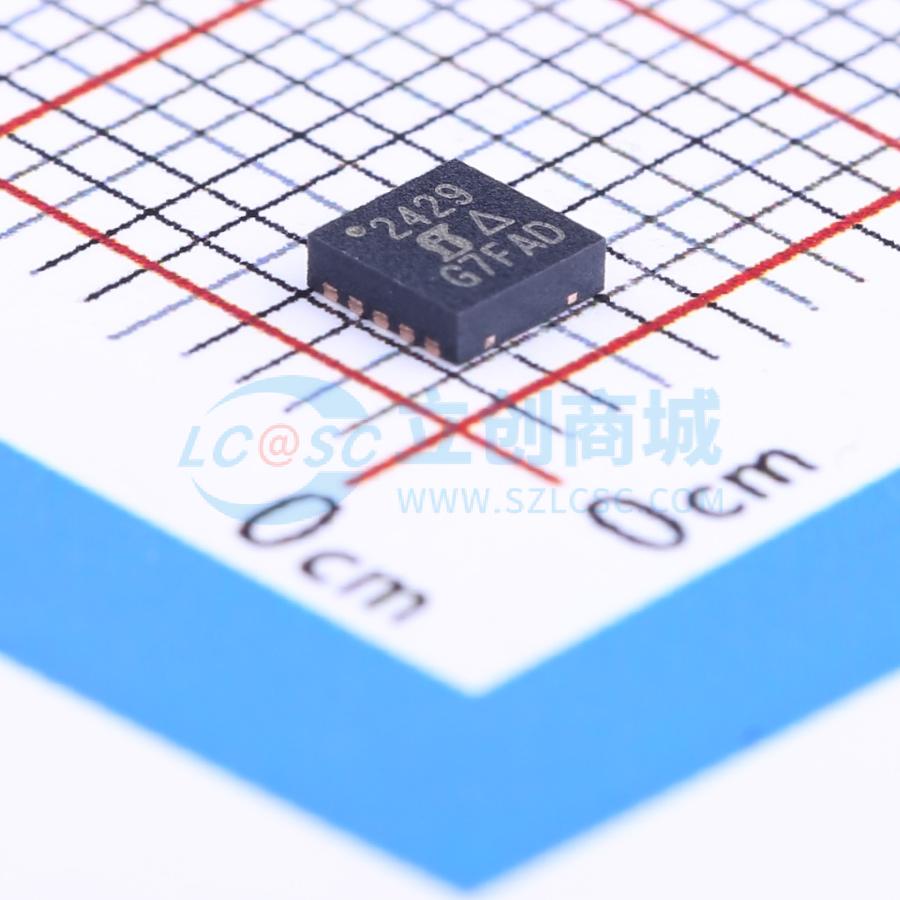

温馨提醒：图片仅供参考，商品以实物为准
SIP32429DN-T1-GE4
28 V、56 mΩ负载开关，具备可编程电流限制和压摆率控制功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SiP32419和SiP32429是负载开关，集成了多种控制功能，可简化设计并提高与该开关相连电路的可靠性。这两款器件均为56 mΩ开关，设计工作范围为6V至28V。内部产生的栅极驱动电压可确保在输入电压工作范围内实现良好的导通电阻（RON）线性度
- 品牌名称
- VISHAY(威世)
- 商品型号
- SIP32429DN-T1-GE4
- 商品编号
- C141605
- 商品封装
- TDFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.063克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 4.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 6V~28V | |
| 导通电阻 | 56mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；过流保护(OCP) |
商品概述
SiP32419和SiP32429是负载开关，集成了多种控制功能，简化了设计并提高了与开关相连电路的可靠性。这两款器件均为56 mΩ开关，设计工作范围为6V至28V。内部产生的栅极驱动电压可确保在输入电压工作范围内具有良好的导通电阻（RON）线性度。 SiP32419和SiP32429具备压摆率控制电路，可将开关导通时间控制到由外部电容设定的值。 软启动后，过流保护电路（OCP）会持续监测通过负载开关的电流，并控制开关阻抗，将电流限制到由外部电阻设定的水平。如果过流情况持续超过7 ms，开关将自动关闭。SiP32419和SiP32429拥有过温保护电路（OTP），如果结温超过约135 ℃，该电路将关闭开关。当温度下降约40 ℃的滞后温度时，OTP电路将释放开关。 检测到OCP或OTP故障情况时，FLG引脚将被拉低。对于SiP32429，故障标志将在故障情况清除150 ms后释放，开关将以编程的压摆率自动导通。对于SiP32419，开关将保持关闭状态，故障标志将保持开启。如果不在过温故障状态下，通过切换EN引脚的控制信号或输入电源可重置开关。 SiP32419和SiP32429采用节省空间的DFN10 3 mm×3 mm封装。
商品特性
- 6 V至28V工作范围
- 可编程软启动
- 符合RoHS标准
- 可编程电流限制
- 过温保护
- 无卤
- 导通电阻56 mΩ
- 当VOUT达到VIN的90%时，电源正常
- 故障标志
- 欠压锁定：4.8 V / 5.4 V（典型值/最大值）
- 封装：DFN10 3 mm x 3 mm
- SiP32429在故障情况下将关闭开关，若没有过温故障，开关关闭150 ms后将通过完整的软启动程序重试导通。
- SiP32419在故障情况下将关闭开关并保持关闭状态。如果不在过温故障状态下，通过切换EN引脚的信号或输入电源可重置开关。
应用领域
- 个人电脑
- 照明
- 平板显示器
- 游戏机
- 工业领域
- 网络通信
- 数据存储
