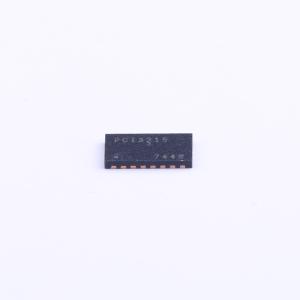

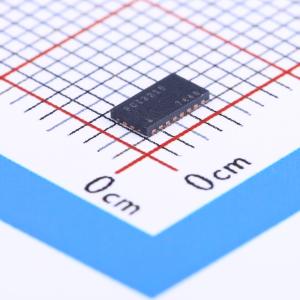

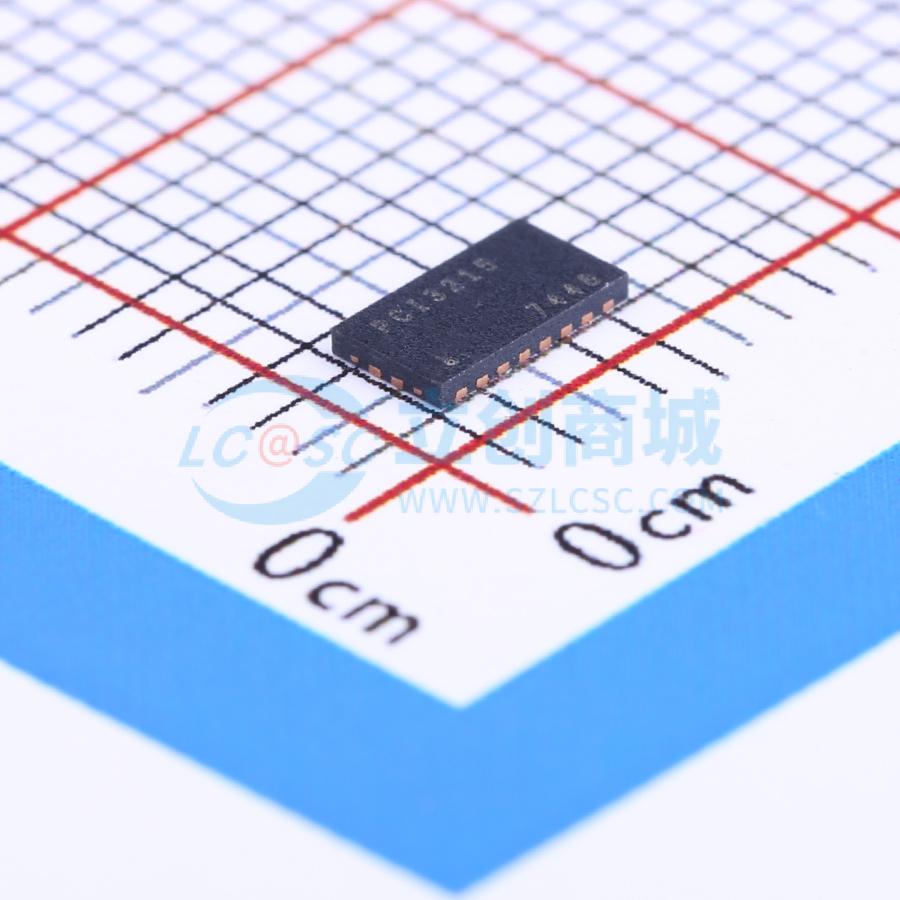

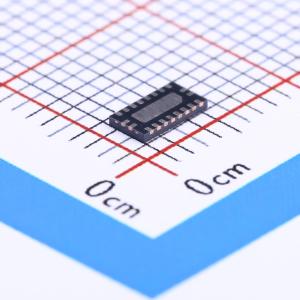

温馨提醒：图片仅供参考，商品以实物为准
TC7PCI3215MT,LF
TC7PCI3215MT,LF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC7PCI3215MT,LF
- 商品编号
- C141613
- 商品封装
- TQFN-20-EP(2.5x4.5)
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 工作电压 | 3V~3.6V | |
| 导通时间(ton) | 15ns | |
| 导通电阻(Ron) | 7.5Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 5ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 1.5pF | |
| 传播延迟(tpd) | 100ps |
商品概述
适用于PCI Express Gen3的2通道差分2:1复用器/解复用器开关 TC7PCI3212MT和TC7PCI3215MT是用于PCI Express Gen3（8Gbps）或其他高速接口应用的2通道差分1-2复用器/解复用器。 An+/An-输入与Bn+/Bn-或Cn+/Cn-输出的连接由选择输入（SEL）和输出使能（OE）的组合决定。当输出使能（OE）输入保持高电平时，无论选择输入状态如何，开关均处于断开状态（高阻抗状态），从而降低消耗电流。所有输入均配备静电放电保护电路。
商品特性
- 工作电压：VCC = 3.0至3.6 V
- 开关端子导通电容：CI/O = 1.5 pF（典型值，导通时），ΔOVCC = 3.3 V
- 导通电阻：ΔRON = 7.5 Ω（典型值），@VCC = 3.0 V，VIS = 0 V
- -3dB带宽：BW = 11.5 GHz（典型值），@VCC = 3.3 V
- 插入损耗：DDIL o = -1 dB（典型值），@VCC = 3.3 V，f = 4 GHz
- 关断隔离度：DDOIRR = -20 dB（典型值），@VCC = 3.3 V，f = 4 GHz
- 串扰：DDNEXT = -40 dB（典型值），@VCC = 3.3 V，f = 4 GHz
- ESD性能：机器模型≥ ±200 V，人体模型≥ ±2000 V
- 封装：TQFN20
