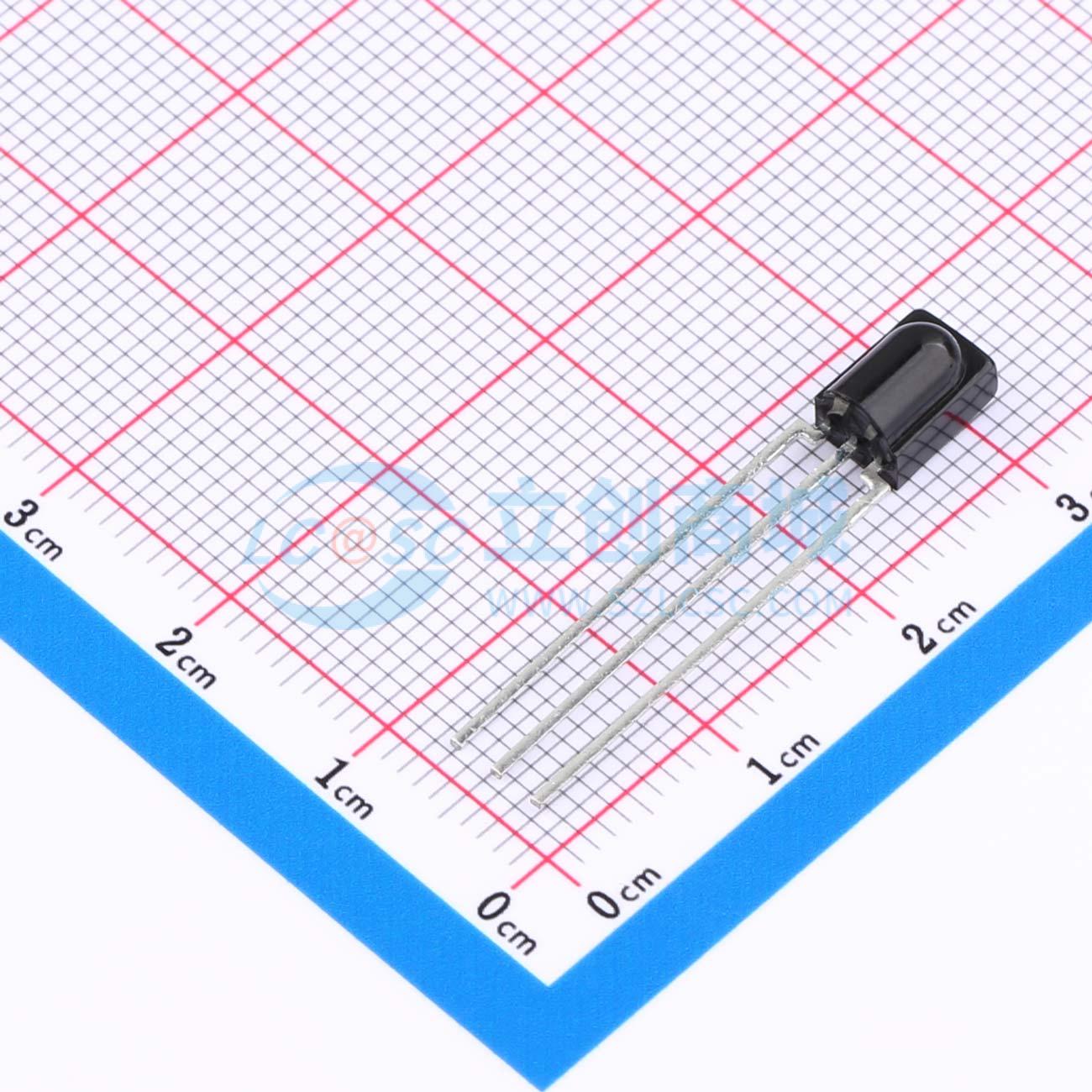

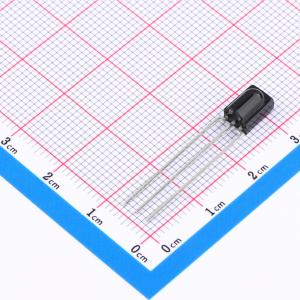

温馨提醒：图片仅供参考，商品以实物为准
TSOP38238
接收距离45m ±45°
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这些产品是用于红外遥控系统的小型化红外接收模块。PIN二极管和前置放大器组装在引线框架上，环氧封装包含红外滤波器。解调后的输出信号可直接连接到微处理器进行解码。TSOP384系列器件经过优化，可抑制来自节能灯具（如CFL）的几乎所有杂散脉冲。TSOP384系列中使用的AGC4可能会抑制一些数据信号。TSOP382系列主要用于与旧的AGC2设计兼容。新设计应优先选择包含较新AGC4的TSOP384系列。
- 品牌名称
- VISHAY(威世)
- 商品型号
- TSOP38238
- 商品编号
- C141632
- 商品封装
- SIP-3-2.54mm
- 包装方式
- 袋装
- 商品毛重
- 0.372克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 红外遥控接收头(IRM) | |
| 工作电压 | 2.5V~5.5V | |
| 工作电流 | 350uA | |
| 接收距离 | 45m |
| 属性 | 参数值 | |
|---|---|---|
| 中心频率 | 38kHz | |
| 接收角度 | ±45° | |
| 耗散功率(Pd) | 10mW | |
| 工作温度 | -25℃~+85℃ |
商品概述
这些产品是用于红外遥控系统的小型化红外接收器模块。PIN二极管和前置放大器组装在引线框架上，环氧封装包含红外滤光片。 解调后的输出信号可直接连接到微处理器进行解码。 TSOP384..系列器件经过优化，可抑制来自节能灯具（如CFL）的几乎所有杂散脉冲。TSOP384..中使用的AGC4可能会抑制一些数据信号。TSOP382..系列主要用于与旧的AGC2设计兼容。新设计应优先选择包含较新AGC4的TSOP384..系列。 这些组件未根据汽车规格进行鉴定。
商品特性
- 极低的电源电流
- 光电探测器和前置放大器集成在一个封装中
- 用于PCM频率的内部滤波器
- 电源电压：2.5 V至5.5 V
- 提高了对环境光的抗干扰能力
- 对电源电压纹波和噪声不敏感
