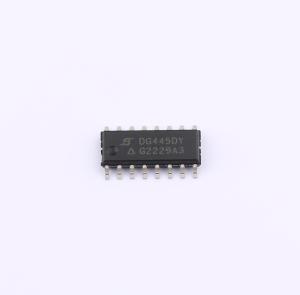

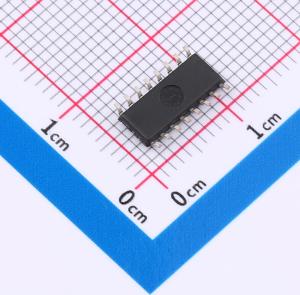

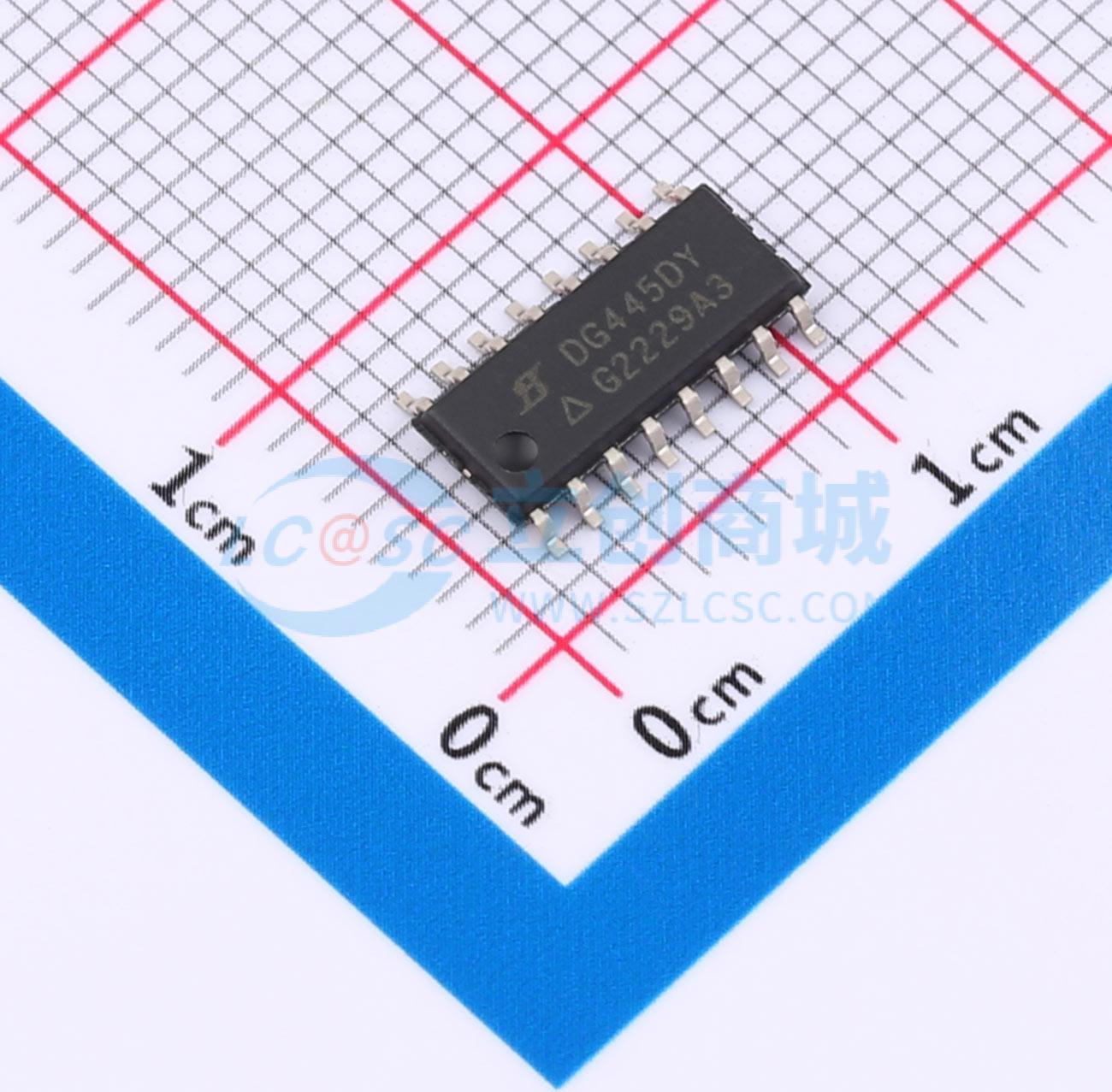

DG445DY-T1-E3
四通道SPST CMOS模拟开关
- 描述
- 四通道SPST CMOS模拟开关，低导通电阻，低功耗，快速切换
- 品牌名称
- VISHAY(威世)
- 商品型号
- DG445DY-T1-E3
- 商品编号
- C145282
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.64克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 工作电压 | 5V~36V；-20V~-5V；5V~20V | |
| 导通时间(ton) | 120ns |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(Ron) | 50Ω | |
| 关闭时间(toff) | 140ns | |
| 工作温度 | -40℃~+85℃ | |
| 导通电容(Con) | 16pF |
商品概述
DG444、DG445单片四路模拟开关旨在实现模拟信号的高速、低误差切换。DG444具有常闭功能，DG445具有常开功能。DG444和DG445将低功耗（典型值22 nW）与高速（导通时间tON典型值120 ns）相结合，非常适合用于升级DG211、DG212插座。为用于采样保持电路，已将漏极的电荷注入降至最低。 为实现高电压额定值和卓越的开关性能，DG444、DG445采用Vishay Siliconix的高压硅栅工艺制造。外延层可防止闩锁。 每个开关导通时双向导通性能相同，关断时可将输入电压阻隔至电源电平。
商品特性
- 低导通电阻：50 Ω
- 低泄漏电流：80 pA
- 低功耗：22 nW
- 快速开关动作 - 导通时间tON：120 ns
- 低电荷注入
- 可升级DG211、DG212
- 与TTL/CMOS逻辑兼容
应用领域
- 音频切换
- 电池供电系统
- 数据采集
- 采样保持电路
- 电信系统
- 自动测试设备
- 单电源电路
- 硬盘驱动器
