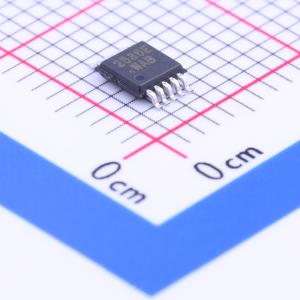

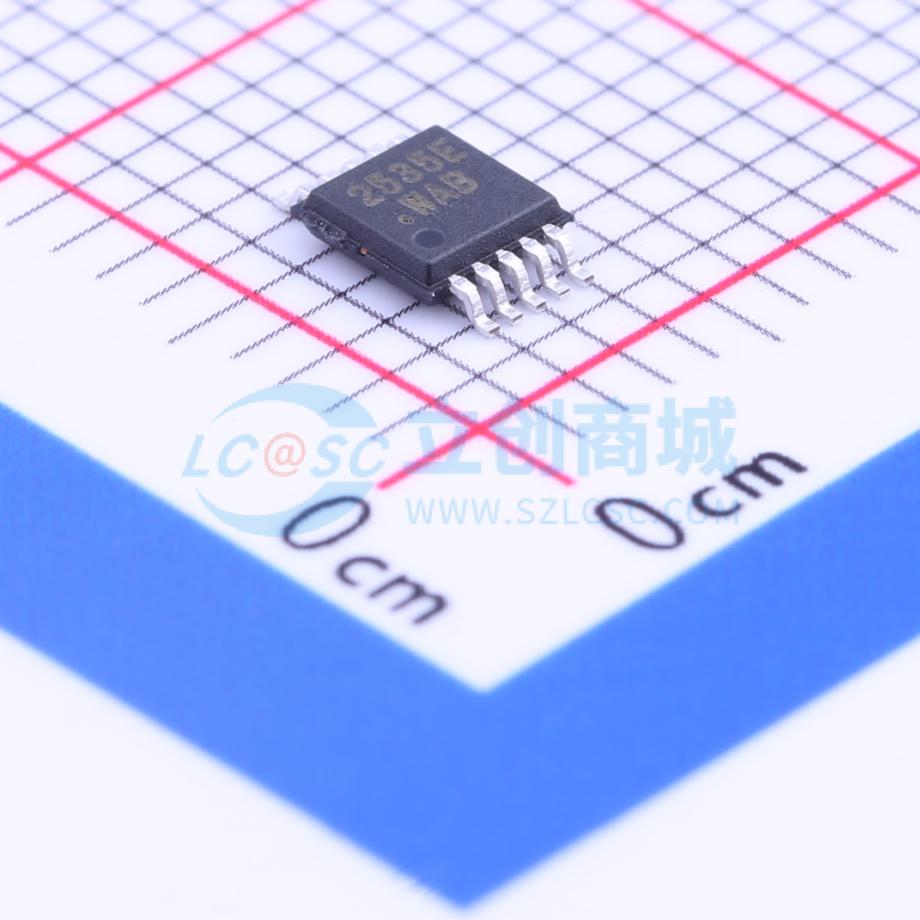

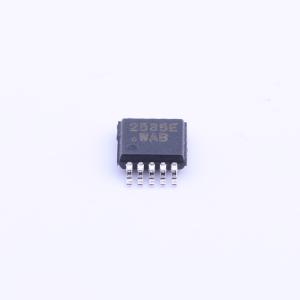

温馨提醒：图片仅供参考，商品以实物为准

DG2535EDQ-T1-GE3

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: VISHAY(威世)
商品型号: DG2535EDQ-T1-GE3
商品编号: C143765
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

DG2535E和DG2733E是低压、低导通电阻的双单刀双掷（SPDT）单片CMOS模拟开关，专为高性能模拟信号切换而设计。DG2535E和DG2733E集低功耗、高速、低导通电阻和小封装尺寸等特性于一身，非常适合便携式和电池供电应用。 DG2535E和DG2733E的单电源工作范围为1.65 V至5.5 V。DG2535E有两个独立的控制引脚，可分别控制两个SPDT开关。DG2733E有一个使能（EN）引脚，逻辑高电平时使能器件。 DG2535E和DG2733E保证与1.65 V逻辑兼容，便于与低压DSP或MCU控制逻辑接口。开关导通时，能在电源轨内双向同等良好地传导信号；关断时，可阻断高达电源电压的信号。保证先断后通。 DG2535E和DG2733E采用Vishay Siliconix的亚微米CMOS低压工艺技术制造，经JESD78A测试，可提供大于400 mA的闩锁保护。 DG2535E和DG2733E提供无铅10引脚DFN和SOIC封装。

商品特性

1.65 V至5.5 V单电源工作
V+ = 5 V时，典型开关导通电阻为0.3 Ω
快速切换：2.7 V时，导通时间tON = 55 ns，关断时间tOFF = 15 ns
闩锁电流 > 400 mA（JESD78）

应用领域

音频和视频信号路由
电池供电系统
继电器替代
自动测试设备
过程控制与自动化
数据采集系统
仪表和仪器
医疗保健系统
PCMCIA卡
通信系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	2
	工作电压	1.65V~5.5V
	导通时间(ton)	78ns

	属性	参数值
	导通电阻(Ron)	300mΩ
	关闭时间(toff)	60ns
	工作温度	-40℃~+85℃
	导通电容(Con)	120pF
	带宽	120MHz
