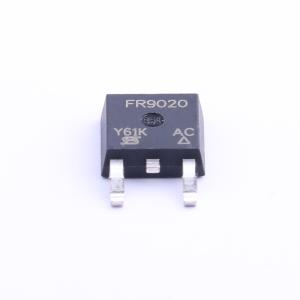

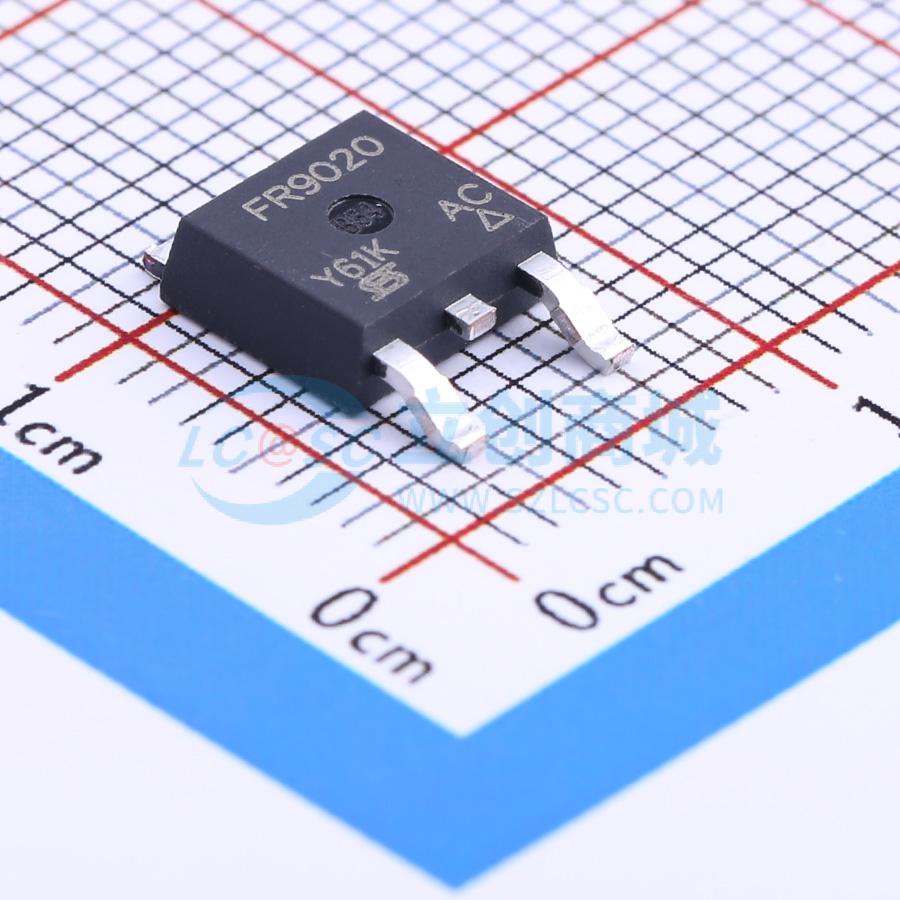

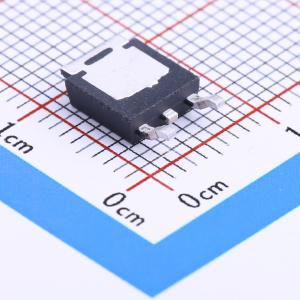

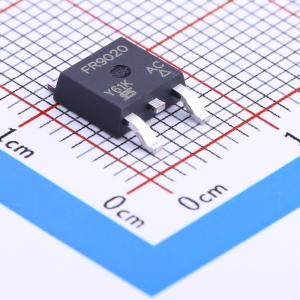

IRFR9020TRPBF

1个P沟道耐压:50V 电流:9.9A

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: VISHAY(威世)
商品型号: IRFR9020TRPBF
商品编号: C141547
商品封装: TO-252-2(DPAK)
包装方式: 编带
商品毛重: 0.528克(g)

商品参数

商品概述

功率MOSFET技术是威世（Vishay）先进功率MOSFET晶体管产品线的关键。这种最新“先进水平”设计的高效几何结构和独特工艺实现了：极低的导通电阻与高跨导相结合；出色的反向能量和二极管恢复dV/dt特性。功率MOSFET晶体管还具备MOSFET所有已确立的优势，如电压控制、快速开关、易于并联以及电气参数的温度稳定性。表面贴装封装通过降低杂散电感和电容来提升电路性能。TO - 252表面贴装封装将功率MOSFET的优势引入到需要印刷电路板表面贴装的大批量应用中。表面贴装型号IRFR9020、SiHFR9020采用16mm卷带包装。该器件的直引脚型号IRFU9020、SiHFU9020被称为IPAK（TO - 251）。它们非常适合需要有限散热的应用，如计算机及外设、电信设备、DC/DC转换器和广泛的消费产品。

商品特性

~~- 可表面贴装(订购型号为IRFR9020、SiHFR9020)-直引脚选项(订购型号为IRFU9020、SiHFU9020)-重复雪崩额定值-动态dv/dt额定值-简单的驱动要求-易于并联

应用领域

计算机及外设-电信设备-DC/DC转换器-消费产品

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个P沟道
	漏源电压(Vdss)	50V
	连续漏极电流(Id)	9.9A
	导通电阻(RDS(on))	280mΩ@10V,5.7A
	耗散功率(Pd)	42W
	阈值电压(Vgs(th))	4V@250uA

	属性	参数值
	栅极电荷量(Qg)	14nC@10V
	输入电容(Ciss)	490pF
	反向传输电容(Crss)	-
	工作温度	-55℃~+150℃
	配置	-
	类型	P沟道
	输出电容(Coss)	320pF
