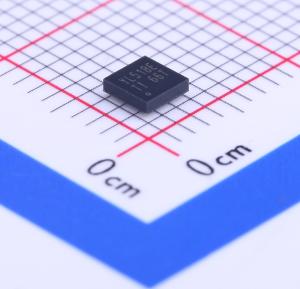

温馨提醒：图片仅供参考，商品以实物为准

TS3A27518EZQSR

描述: TS3A27518E 具有 240 MHz 宽带的 6 位、2 选 1 Mux/Demux
品牌名称: TI(德州仪器)
商品型号: TS3A27518EZQSR
商品编号: C139350
商品封装: BGA-24
包装方式: 编带
商品毛重: 0.296克(g)

商品参数

商品概述

TS3A27518E是一款双向、6通道、1:2复用器 - 解复用器，设计工作电压范围为1.65 V至3.6 V。该器件可处理数字和模拟信号，能在任一方向传输高达VCC的信号。TS3A27518E有两个控制引脚，每个引脚可同时控制三个1:2复用器，还有一个使能引脚，可将所有输出置于高阻抗模式。控制引脚与1.8 V逻辑阈值兼容，并向后兼容2.5 V和3.3 V逻辑阈值。由于SDIO接口由6位信号组成，即CMD、CLK和Data[0:3]信号，TS3A27518E可使任何SD、SDIO和多媒体卡主机控制器扩展连接多个卡或外设。TS3A27518E的两个控制引脚为用户提供了额外的灵活性。例如，可在液晶电视、液晶显示器或笔记本电脑扩展坞等设备中复用两种不同的音视频信号。

商品特性

1.65 V至3.6 V单电源供电
掉电模式下隔离，VCC = 0
低电容开关，21.5 pF（典型值）
高达240 MHz带宽，用于高速轨到轨信号处理
串扰和关断隔离度为–62 dB
控制输入与1.8 V逻辑阈值兼容
控制输入可承受3.6 V电压
闩锁性能符合JESD 78标准II类，超过100 mA
静电放电（ESD）性能符合JESD 22标准：人体模型（A114 - B，II类）2500 V，带电器件模型（C101）1500 V
ESD性能：NC/NO端口 – ±6 kV接触放电（IEC 61000 - 4 - 2）
24 - WQFN（4.00 mm×4.00 mm）、24 - BGA（3.00 mm×3.00 mm）和24 - TSSOP（7.90 mm×6.60 mm）封装

应用领域

SD - SDIO和MMC双端口复用器
个人电脑VGA视频复用器 - 视频系统
音频和视频信号路由

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	6
	工作电压	1.65V~3.6V
	导通时间(ton)	18.1ns

	属性	参数值
	导通电阻(Ron)	4.4Ω
	关闭时间(toff)	25.4ns
	工作温度	-40℃~+85℃
	导通电容(Con)	21.5pF
	带宽	240MHz
