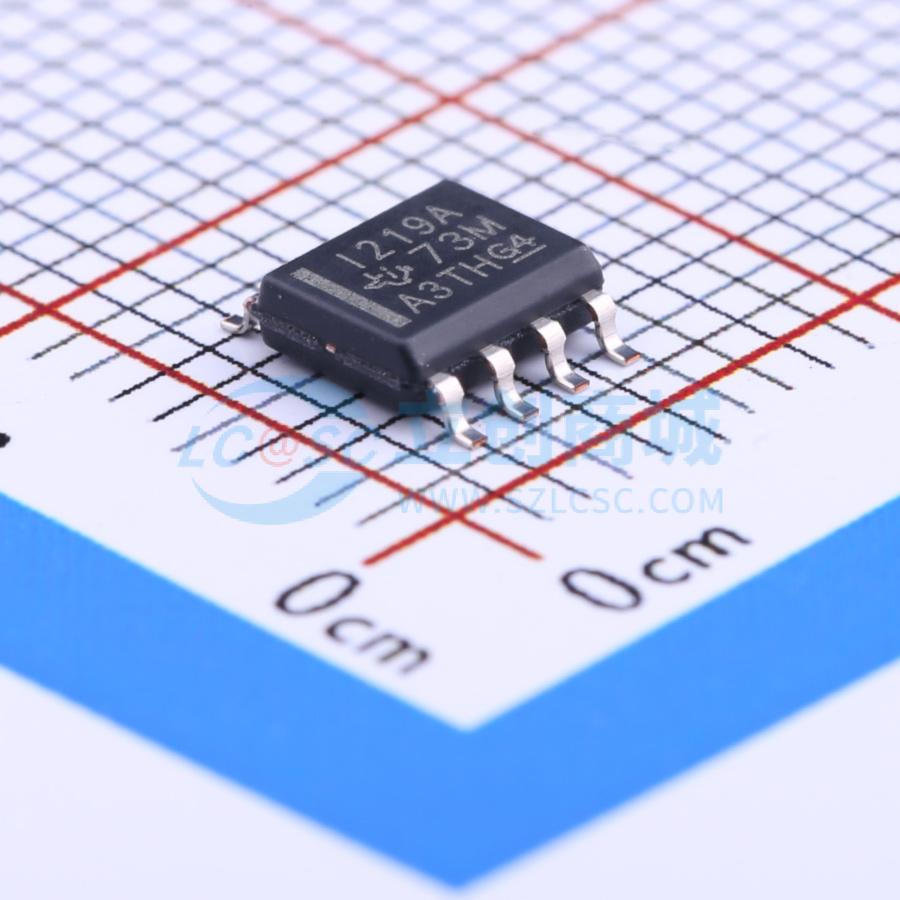

温馨提醒：图片仅供参考，商品以实物为准
INA219AIDR
零漂移双向电流/功率监测器带I2C接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA219 26V 12 位 I2C 输出数字功率监测器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA219AIDR
- 商品编号
- C138706
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 0V~26V | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电压(Vos) | 10uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | ±26V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 单电源 | 3V~5.5V | |
| 静态电流(Iq) | 700uA | |
| 输入失调电压温漂(Vos TC) | 0.1uV/℃ | |
| 共模抑制比(CMRR) | 120dB |
商品概述
INA219是一款带有I²C或SMBUS兼容接口的电流分流器和功率监测器。该器件可监测分流压降和总线电源电压，具备可编程转换时间和滤波功能。可编程校准值与内部乘法器相结合，可直接读取安培为单位的电流值。另一个乘法寄存器可计算以瓦特为单位的功率。I²C或SMBUS兼容接口具有16个可编程地址。
INA219有A和B两个等级。B级版本具有更高的精度和准确度。
INA219可感应电压范围为0至26 V的总线上的分流器。该器件采用3 V至5.5 V单电源供电，最大电源电流为1 mA。INA219的工作温度范围为-40°C至125°C。
商品特性
- 可感应0至26 V的总线电压
- 可报告电流、电压和功率
- 16个可编程地址
- 高精度：全温度范围内最大误差0.5%（INA219B）
- 滤波选项
- 校准寄存器
- SOT23-8和SOIC-8封装
应用领域
- 服务器
- 电信设备
- 笔记本电脑
- 电源管理
- 电池充电器
- 焊接设备
- 电源
- 测试设备
