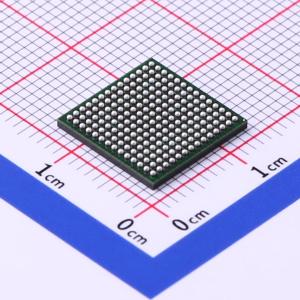

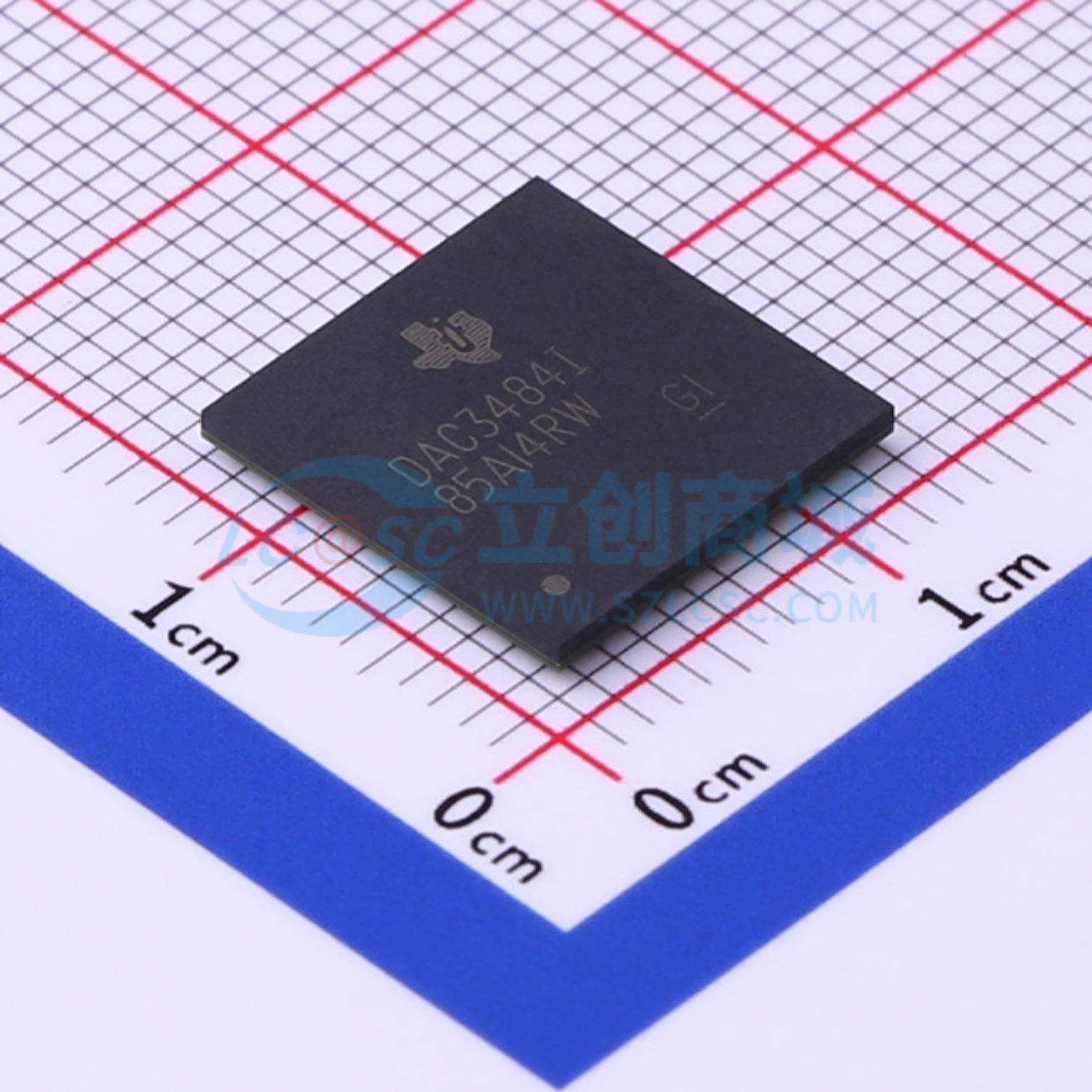

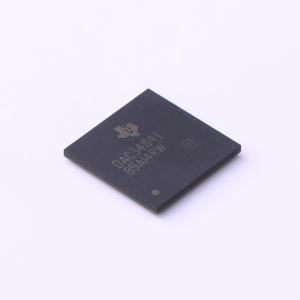

温馨提醒：图片仅供参考，商品以实物为准

DAC3484IZAY

描述: DAC3484 四通道 16 位 1.25GSPS 1x-16x 内插数模转换器 (DAC)
品牌名称: TI(德州仪器)
商品型号: DAC3484IZAY
商品编号: C138707
商品封装: NFBGA-196(12x12)
包装方式: 托盘
商品毛重: 0.37克(g)

商品参数

商品概述

DAC3484是一款超低功耗、高动态范围、四通道、16位的数模转换器（DAC），采样率高达1.25 GSPS。该器件具备简化复杂发射架构设计的特性：2倍至16倍数字内插滤波器，阻带衰减超过90dB，简化了数据接口和重建滤波器。独立的复数混频器允许灵活放置载波。高性能、低抖动的时钟倍频器在不显著影响动态范围的情况下简化了器件的时钟设计。数字正交调制校正（QMC）可在直接上变频应用中对通道间的增益、失调、相位和群延迟进行全面的IQ补偿。数字数据通过带有片上终端的16位LVDS数据总线输入到器件中。该器件包含一个FIFO、数据模式检查器和奇偶校验，便于输入接口的设计。该接口还支持多个器件的完全同步。该器件可在-40℃至85℃的整个工业温度范围内工作，提供超小型的88引脚9x9mm WQFN封装或196球12x12mm NFBGA封装。 DAC3484的超低功耗、小尺寸、出色的串扰性能、高动态范围及其特性使其非常适合多发射通道系统。

商品特性

超低功耗：在1.25 GSPS、全工作条件下功耗为1.27 W
多DAC同步
可选2倍、4倍、8倍、16倍内插滤波器
阻带衰减 >90 dBc
灵活的片上复数混频：两个独立的精细混频器，带有32位NCO
节能型粗混频器：± n×Fs/8
高性能、低抖动时钟倍频PLL
数字I和Q校正：增益、相位、失调和群延迟校正
数字反sinc滤波器
灵活的16位LVDS输入数据总线
8采样输入FIFO
数据模式检查器和奇偶校验
与GC5330兼容
温度传感器
差分可缩放输出：10 mA至30 mA
多种封装选项：88引脚9x9mm WQFN和196球12x12mm NFBGA（环保/无铅）

应用领域

蜂窝基站
分集发射
宽带通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	16位
	通道数	4
	接口类型	-
	工作电压	1.14V~1.32V

	属性	参数值
	稳定时间	10ns
	输出类型	-
	积分非线性	4LSB
	工作温度	-40℃~+85℃
