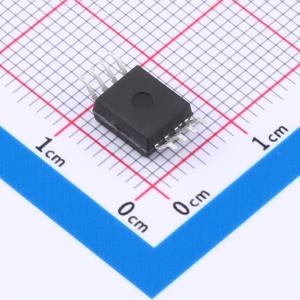

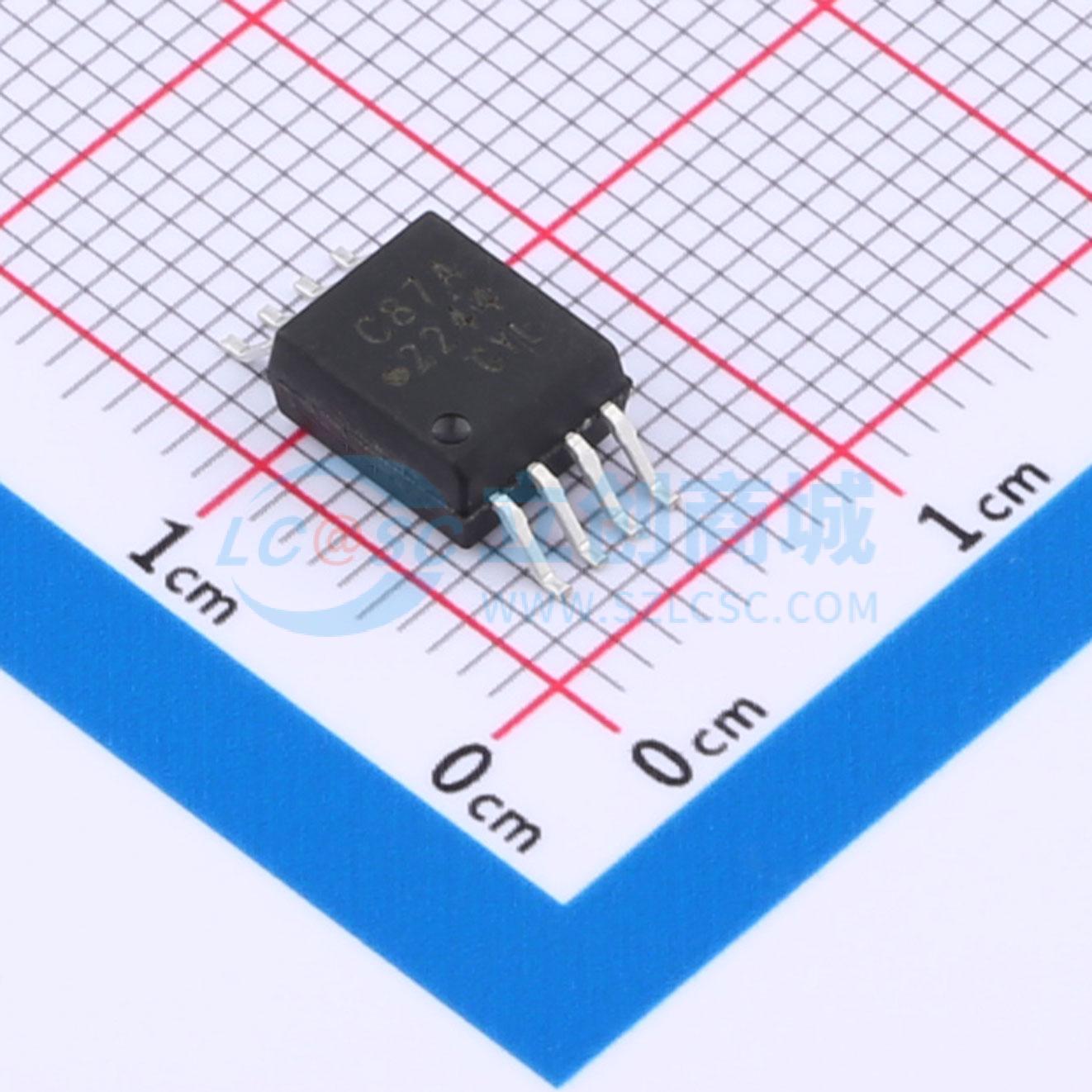

温馨提醒：图片仅供参考，商品以实物为准
ACPL-C87A-000E
ACPL C87A 000E
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电压传感器是专门为电压感应设计的光隔离放大器。其2V输入范围和高1G输入阻抗，使其非常适合电子电源转换器应用中的隔离电压感应要求，包括电机驱动器和可再生能源系统。在典型的电压感应实现中，使用电阻分压器来缩放直流母线电压，以适应电压传感器的输入范围。在光隔离屏障的另一侧会产生与输入电压成比例的差分输出电压
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-C87A-000E
- 商品编号
- C1346250
- 商品封装
- SO-8-5.9mm
- 包装方式
- 管装
- 商品毛重
- 0.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | - | |
| 带宽(-3db) | 100kHz | |
| 增益 | 0.99~1.01 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 300uV | |
| 输入偏置电流(Ib) | 1.5nA | |
| 输出类型 | 差分 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 15kV/us | |
| 共模抑制比(CMRR) | - | |
| 功能特性 | 片内斩波稳定放大器；低功耗；隔离式ΔΣ(Sigma-Delta)调制器；单电源隔离 | |
| 输入侧工作电压 | 4.5V~5.5V | |
| 输出侧工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
Broadcom ACPL-C87B/C87A/C870电压传感器是专为电压检测设计的光学隔离放大器。其2V输入范围和高1GΩ输入阻抗，使其非常适合电子功率转换器应用中的隔离电压检测需求，包括电机驱动和可再生能源系统。在典型的电压检测应用中，使用电阻分压器将直流母线电压缩放至适合电压传感器的输入范围。在光学隔离屏障的另一侧，会产生一个与输入电压成正比的差分输出电压。对于一般应用，推荐使用ACPL-C87A（增益容差±1%）和ACPL-C870（增益容差±3%）。对于高精度要求，可使用ACPL-C87B（增益容差±0.5%）。ACPL-C87B/C87A/C870系列采用单5V电源供电，具有出色的线性度。其提供高电平有效的关断引脚，可将IDD1电流降至仅15A，使其适用于电池供电和其他对功耗敏感的应用。ACPL-C87B/C87A/C870的高共模瞬态抑制能力（15 kV/µs）提供了在高噪声环境中精确监测直流母线电压所需的精度和稳定性。结合卓越的光耦合技术，该系列器件采用Σ-Δ调制、斩波稳定放大器和差分输出，提供了无与伦比的隔离模式噪声抑制、低失调、高增益精度和稳定性。这些性能通过紧凑、可自动插装的拉伸型SO-8封装实现，该封装符合全球安全法规标准。
商品特性
- 先进的Σ-Δ调制技术
- 单位增益1 V/V，±0.5%高增益精度（ACPL-C87B）
- 1GΩ输入阻抗
- 0至2V标称输入范围
- –35 ppm/°C低增益漂移
- 21 µV/°C失调电压漂移
- 最大0.1%非线性度
- 高电平有效关断引脚
- 100kHz宽带宽
- 输出侧3V至5.5V宽电源范围
- –40°C至+105°C工作温度范围
- 15 kV/µs共模瞬态抑制
- 紧凑、可自动插装的拉伸型SO-8封装
- 安全与法规认证：IEC/EN/DIN EN 60747-5-5：1414 V峰值工作绝缘电压；UL 1577：5000 V有效值/1分钟双重保护等级；CSA：元件验收通知#5
应用领域
- 交流和伺服电机驱动中的隔离电压检测
- 太阳能逆变器、风力涡轮机逆变器中的隔离直流母线电压检测
- 隔离传感器接口
- 数据采集系统中的信号隔离
- 通用电压隔离
