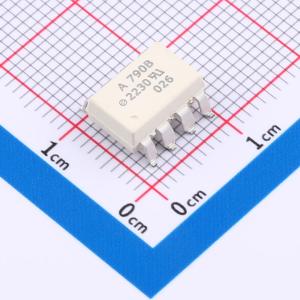

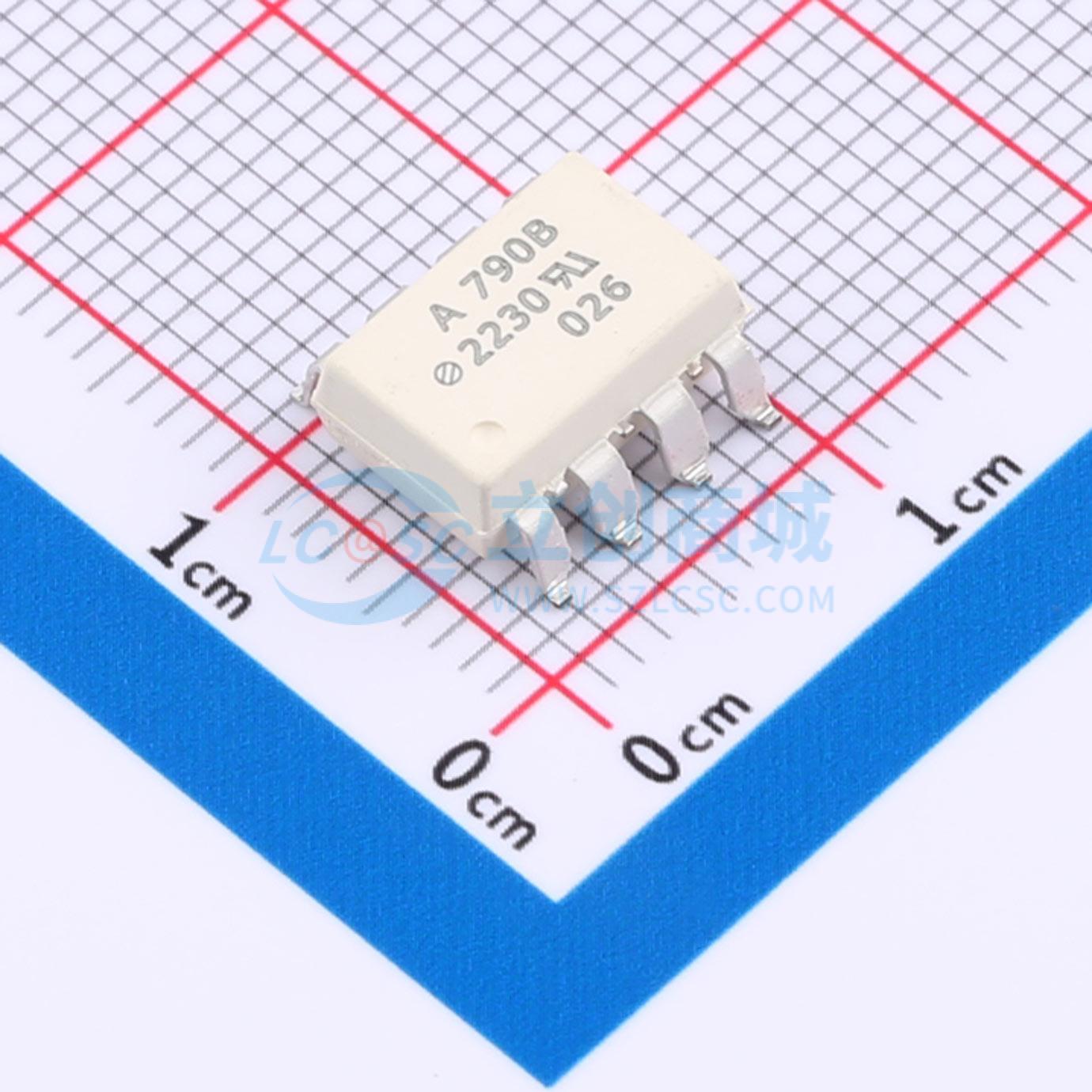

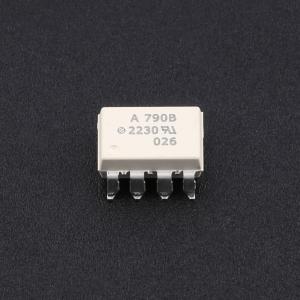

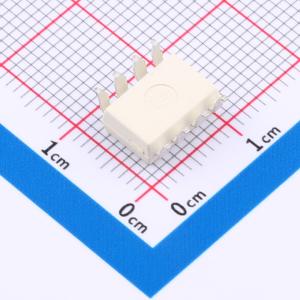

温馨提醒：图片仅供参考，商品以实物为准
ACPL-790B-300E
ACPL 790B 300E
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 隔离放大器用于电子功率转换器中的电流和电压感应，应用包括电机驱动器和可再生能源系统。在典型的电机驱动应用中，电流通过外部电阻，产生的模拟电压降由隔离放大器感应。在光隔离屏障的另一侧产生与电流成比例的差分输出电压。对于一般应用，建议使用增益公差为±1%和±3%的产品
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-790B-300E
- 商品编号
- C1346866
- 商品封装
- SMD-8
- 包装方式
- 管装
- 商品毛重
- 0.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 差分输入电压 | ±200mV | |
| 带宽(-3db) | 200kHz | |
| 增益 | 8.2 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 600uV | |
| 输入偏置电流(Ib) | 100nA | |
| 输出类型 | 差分 |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 15kV/us | |
| 共模抑制比(CMRR) | 76dB | |
| 功能特性 | 片内斩波稳定放大器；全差分拓扑；隔离式ΔΣ(Sigma-Delta)调制器 | |
| 输入侧工作电压 | 4.5V~5.5V | |
| 输出侧工作电压 | 3V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
ACPL - 790B/790A/7900隔离放大器专为电子功率转换器中的电流和电压传感而设计，应用包括电机驱动器和可再生能源系统。在典型的电机驱动器应用中，电流流经外部电阻，产生的模拟电压降由隔离放大器检测。在光隔离屏障的另一侧会产生与电流成比例的差分输出电压。 对于一般应用，推荐使用ACPL - 790A（增益公差±1%）和ACPL - 7900（增益公差±3%）。对于高精度应用，可以使用ACPL - 790B（增益公差±0.5%）。该产品采用单5V电源供电，具有62dB信噪比的出色线性度和动态性能。其带宽为200kHz，快速响应时间为1.6μs，能够捕捉短路和过载情况下的瞬态信号。ACPL - 790B/790A/7900具有15kV/μs的高共模瞬态抗扰度，可在高噪声电机控制环境中精确稳定地监测电机电流，为各类电机控制应用提供更平滑的控制（减少“转矩波动”）。 结合卓越的光耦合技术，ACPL - 790B/790A/7900采用了Σ - Δ模数转换器、斩波稳定放大器和全差分电路拓扑，提供无与伦比的隔离模式噪声抑制、低失调、高增益精度和稳定性。该产品采用紧凑、可自动插入的DIP - 8封装，符合全球法规安全标准。
商品特性
- ACPL - 790B增益精度高达±0.5%
- 增益漂移低至 - 50ppm/°C
- 输入失调电压为0.4mV
- 线性度优异，达到0.05%
- 信噪比为62dB
- 带宽宽达200kHz
- 输出侧电源范围为3V至5.5V
- 工作温度范围为 - 40°C至 + 105°C
- 采用先进的Σ - Δ模数转换器技术
- 全差分隔离放大器
- 共模瞬态抗扰度为15kV/μs
- 紧凑、可自动插入的DIP - 8封装
- 安全和法规认证：IEC/EN/DIN EN 60747 - 5 - 5：891V峰值工作绝缘电压；UL 1577：5000Vrms/1分钟双重保护等级；CSA：组件验收通知#5
应用领域
- 交流和伺服电机驱动器中的电流/电压传感
- 太阳能逆变器、风力涡轮机逆变器
- 工业过程控制
- 数据采集系统
- 开关电源信号隔离
- 通用模拟信号隔离
- 传统电流互感器替代
