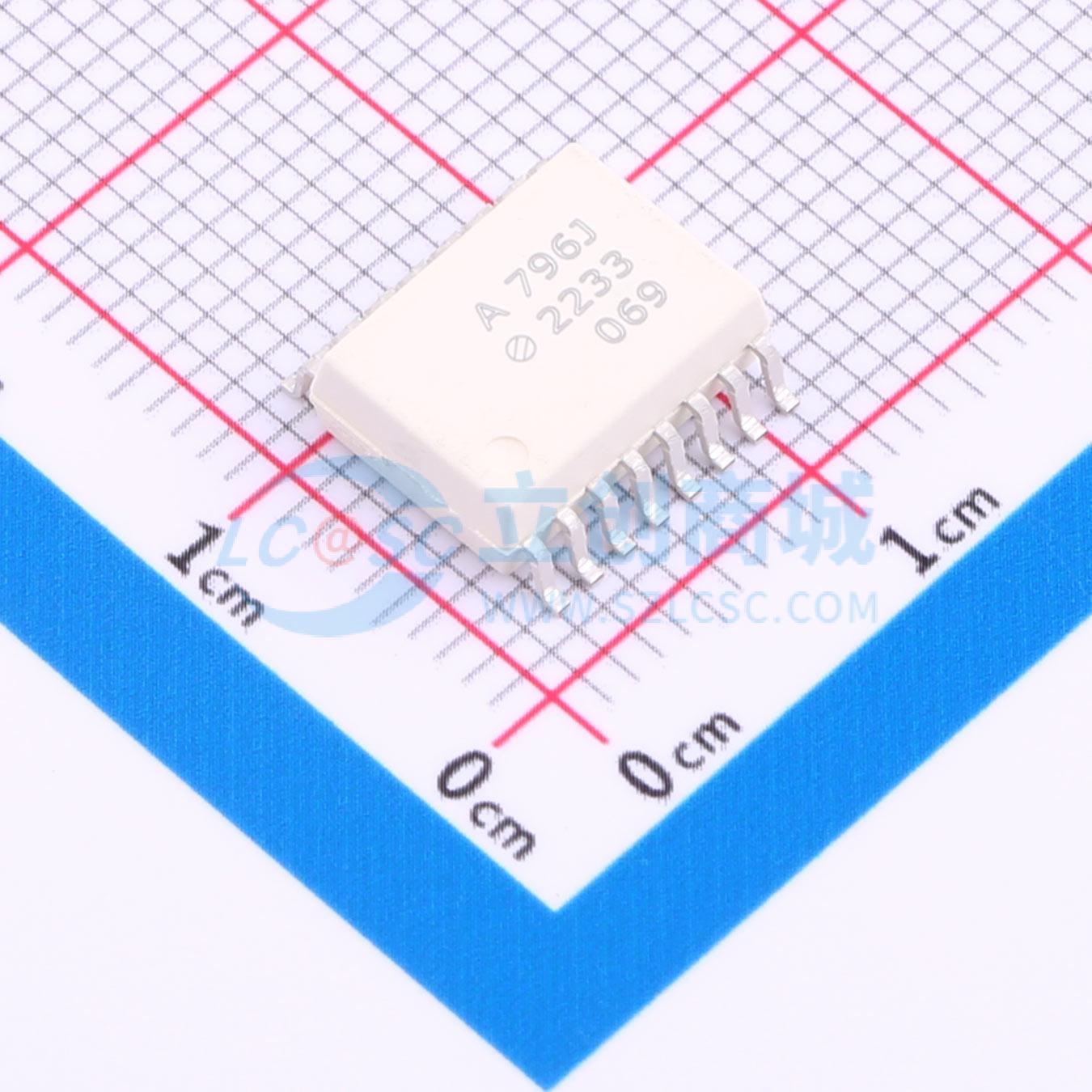

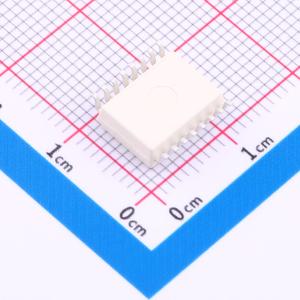

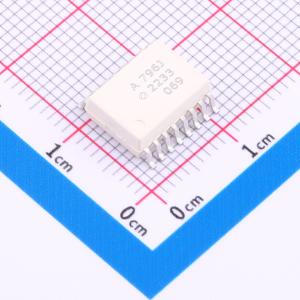

ACPL-796J-560E

光隔离Σ-Δ调制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ACPL-796J是一款1位、二阶Sigma-Delta（Σ-Δ）调制器，将模拟输入信号转换成基于光耦合技术实现电气隔离的高速数据流。该器件在5V电源供电下工作，具有80dB动态范围，并且需要适当的数字滤波器。其差分输入为±200mv（满量程±320mv），适用于直接连接到分流电阻或其他低电平信号源的应用，如电机相电流测量。模拟输入通过Sigma-Delta过采样连续采样，使用外部时钟耦合跨越隔离屏障，允许与任何数字控制器同步操作。调制器数据中的信号信息以1的密度形式存在，数据传输速率高达20MHz，并且这些数据被编码并跨过隔离边界进行传输，在那里它们被恢复和解码成高速的数据流。原始信号信息可以通过数字滤波器重建。串行接口具有3V到5.5V的宽电源范围。结合先进的光耦合技术，调制器提供高噪声裕度和对隔离模式瞬态的良好免疫力。ACPL-796J通过绝缘材料（DTI）最小距离为0.5mm，提供了可靠的双重保护和高压工作绝缘电压，适用于安全设计。这种卓越的隔离性能优于基于电容或磁耦合且DTI在微米范围内的替代方案。该器件提供SO-16封装，与传统的电流互感器相比，以更低的成本准确测量电机驱动设计中的电流。
品牌名称: Broadcom(博通)
商品型号: ACPL-796J-560E
商品编号: C1348208
商品封装: SO-16
包装方式: 编带
商品毛重: 0.898克(g)

商品参数

商品概述

ACPL-796J是一款1位、二阶Sigma-Delta（Σ-Δ）调制器，将模拟输入信号转换成基于光耦合技术实现电气隔离的高速数据流。该器件在5V电源供电下工作，具有80dB动态范围，并且需要适当的数字滤波器。其差分输入为±200mv（满量程±320mv），适用于直接连接到分流电阻或其他低电平信号源的应用，如电机相电流测量。模拟输入通过Sigma-Delta过采样连续采样，使用外部时钟耦合跨越隔离屏障，允许与任何数字控制器同步操作。调制器数据中的信号信息以1的密度形式存在，数据传输速率高达20MHz，并且这些数据被编码并跨过隔离边界进行传输，在那里它们被恢复和解码成高速的数据流。原始信号信息可以通过数字滤波器重建。串行接口具有3V到5.5V的宽电源范围。结合先进的光耦合技术，调制器提供高噪声裕度和对隔离模式瞬态的良好免疫力。ACPL-796J通过绝缘材料（DTI）最小距离为0.5mm，提供了可靠的双重保护和高压工作绝缘电压，适用于安全设计。这种卓越的隔离性能优于基于电容或磁耦合且DTI在微米范围内的替代方案。该器件提供SO-16封装，与传统的电流互感器相比，以更低的成本准确测量电机驱动设计中的电流。

应用领域

电机相电流和母线电流检测
电源逆变器电流和电压检测
工业过程控制
数据采集系统
通用电流和电压检测
传统电流传感器替代品

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(850个/圆盘，最小起订量 1 个)

个

起订量：1 个850个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	隔离式放大器
	差分输入电压	±200mV
	带宽(-3db)	543Hz
	增益带宽积(GBP)	-
	输入偏置电流(Ib)	500nA

	属性	参数值
	输出类型	非差分
	隔离电压(Vrms)	5000
	CMTI(kV/us)	25kV/us
	工作温度	-40℃~+105℃
