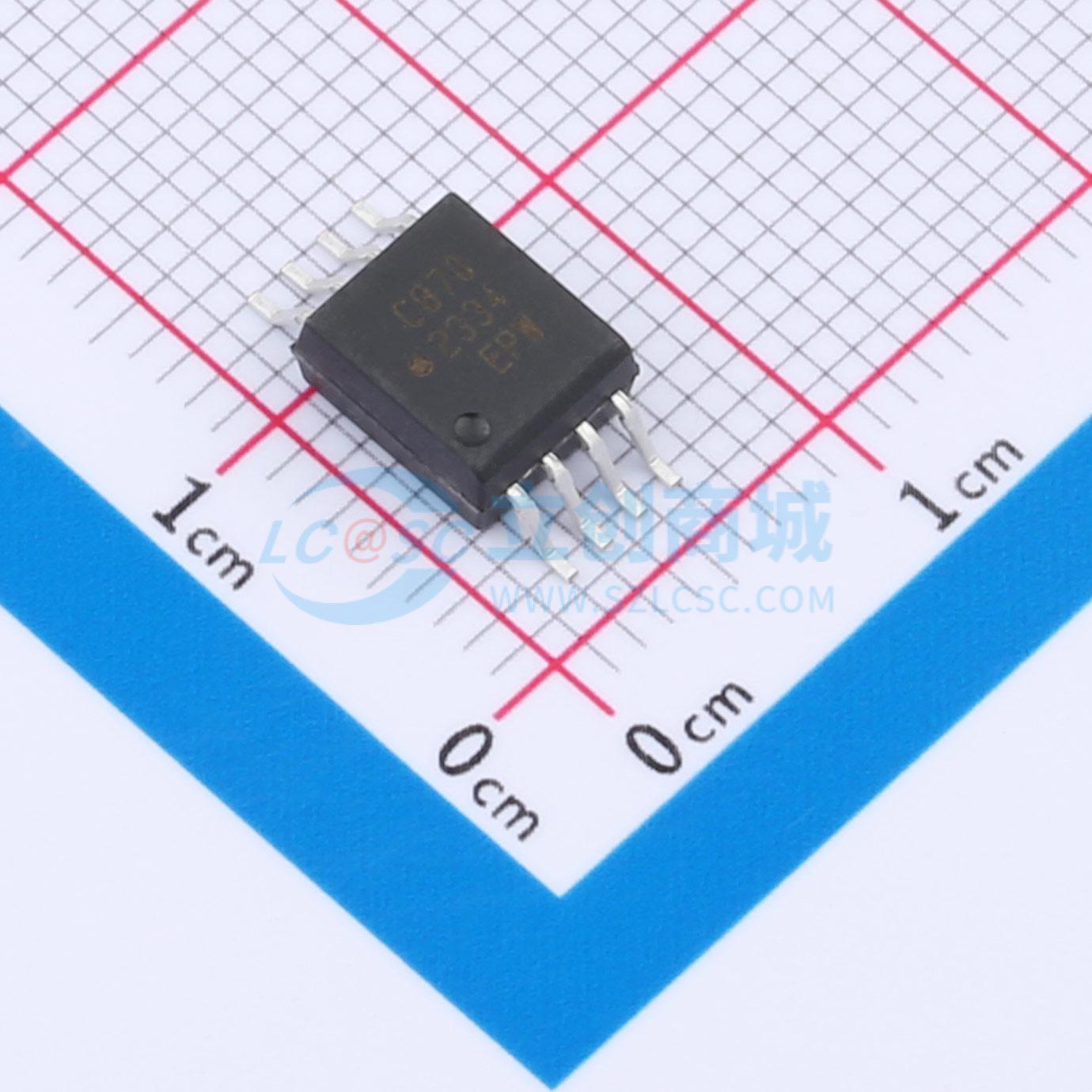

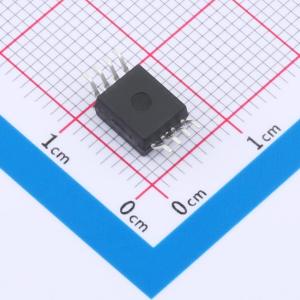

ACPL-C870-000E

ACPL-C87B/C87A/C870电压传感器是专门为电压检测设计的光隔离放大器。其2V输入范围和1GΩ的高输入阻抗，使其非常适合电力电子转换器应用中的隔离电压检测需求，包括电机驱动器和可再生能源系统。在典型的电压检测应用中，采用电阻分压器将直流母线电压进行分压，以适应电压传感器的输入范围。在光隔离屏障的另一侧会产生与输入电压成比例的差分输出电压。

• 对于一般应用，建议使用ACPL-C87A（增益公差±1%）和ACPL-C870（增益公差±3%）。对于高精度要求的应用，可以使用ACPL-C87B（增益公差±0.5%）。
• ACPL-C87B/C87A/C870系列采用单5V电源供电，具有出色的线性度。
• 设有高电平有效的关断引脚，可将IDD1电流降至仅15A，使其适用于电池供电和其他对电源敏感的应用。
• ACPL-C87B/C87A/C870具有高共模瞬态抗扰度（|15 kV/ms|），可在高噪声环境下精确监测直流母线电压，提供所需的精度和稳定性。
• 结合卓越的光耦合技术，ACPL-C87B/C87A/C870采用了Σ - Δ调制、斩波稳定放大器和差分输出，可提供无与伦比的隔离模式噪声抑制能力、低失调、高增益精度和稳定性。
• 先进的Σ - Δ调制技术
• 单位增益1 V/V，±0.5%高增益精度（ACPL-C87B）
• 1GΩ输入阻抗
• 标称输入范围0至2V
• 低增益漂移 -35 ppm/℃
• 失调电压漂移21 μV/℃
• 最大非线性度0.1%
• 高电平有效的关断引脚
• 100kHz宽带宽
• 输出侧电源范围3V至5.5V
• 工作温度范围 -40℃至 +105℃
• 共模瞬态抗扰度15 kV/μs
• 紧凑、可自动插入的拉伸型SO - 8封装
• 安全与法规认证：– IEC/EN/DIN EN 60747 - 5 - 5：1414 Vpeak工作绝缘电压 – UL 1577：5000 Vrms/1 min双重保护等级 CSA：组件验收通知 #5

• 交流和伺服电机驱动器中的隔离电压检测
• 太阳能逆变器、风力发电机逆变器中的隔离直流母线电压检测
• 隔离传感器接口
• 数据采集系统中的信号隔离
• 通用电压隔离
