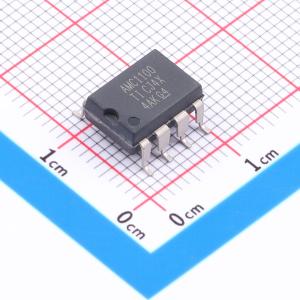

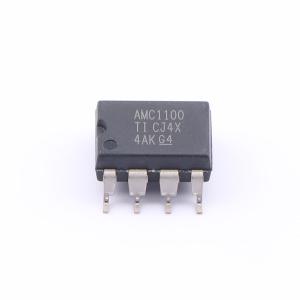

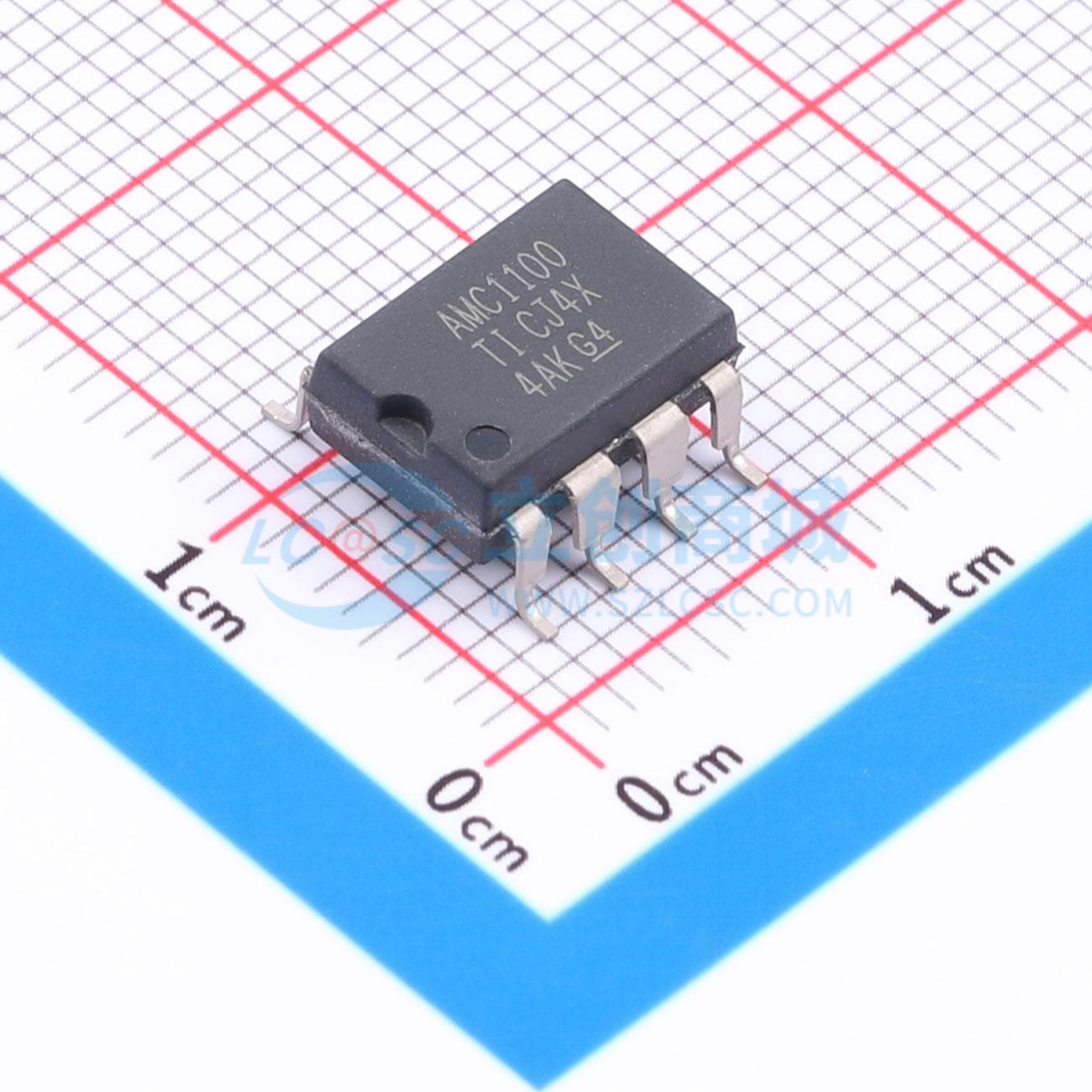

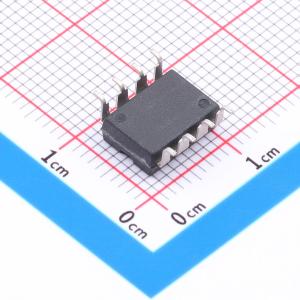

AMC1100DUB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AMC1100 ±250mV 输入、精密电流检测低成本基本隔离式放大器
品牌名称: TI(德州仪器)
商品型号: AMC1100DUB
商品编号: C1346353
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

商品概述

AMC1100是一款高精度隔离放大器，通过具有高磁场抗扰度的二氧化硅 (SiO₂) 隔栅隔离输出与输入电路。根据DIN VDE V 0884-11: 2017-01和UL1577标准，该隔离栅经认证可提供高达4250VPEAK的电隔离。当与隔离电源配合使用时，此器件可防止高共模电压线路上的噪声电流流入本地接地并干扰或损坏敏感电路。 AMC1100输入进行了优化，可以直接连接到分流电阻器或其他低电压电平信号源。凭借该器件的出色性能，可在电能计量应用中实现精确的电流和电压测量。输出信号共模电压被自动调节至3V或者5V低侧电源。 AMC1100在扩展工业温度范围（ -40°C至 +105°C）内完全额定运行，并且采用SMD型宽体小外形集成电路(SOIC)-8 (DWV) 封装以及gullwing-8 (DUB) 封装。

商品特性

高共模抑制比：108dB

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	隔离式放大器
	带宽(-3db)	100kHz
	增益	8
	增益带宽积(GBP)	-
	输入失调电压(Vos)	200uV

	属性	参数值
	输入偏置电流(Ib)	-
	输出类型	差分
	隔离电压(Vrms)	3005
	CMTI(kV/us)	2.5kV/us
	工作温度	-40℃~+105℃
