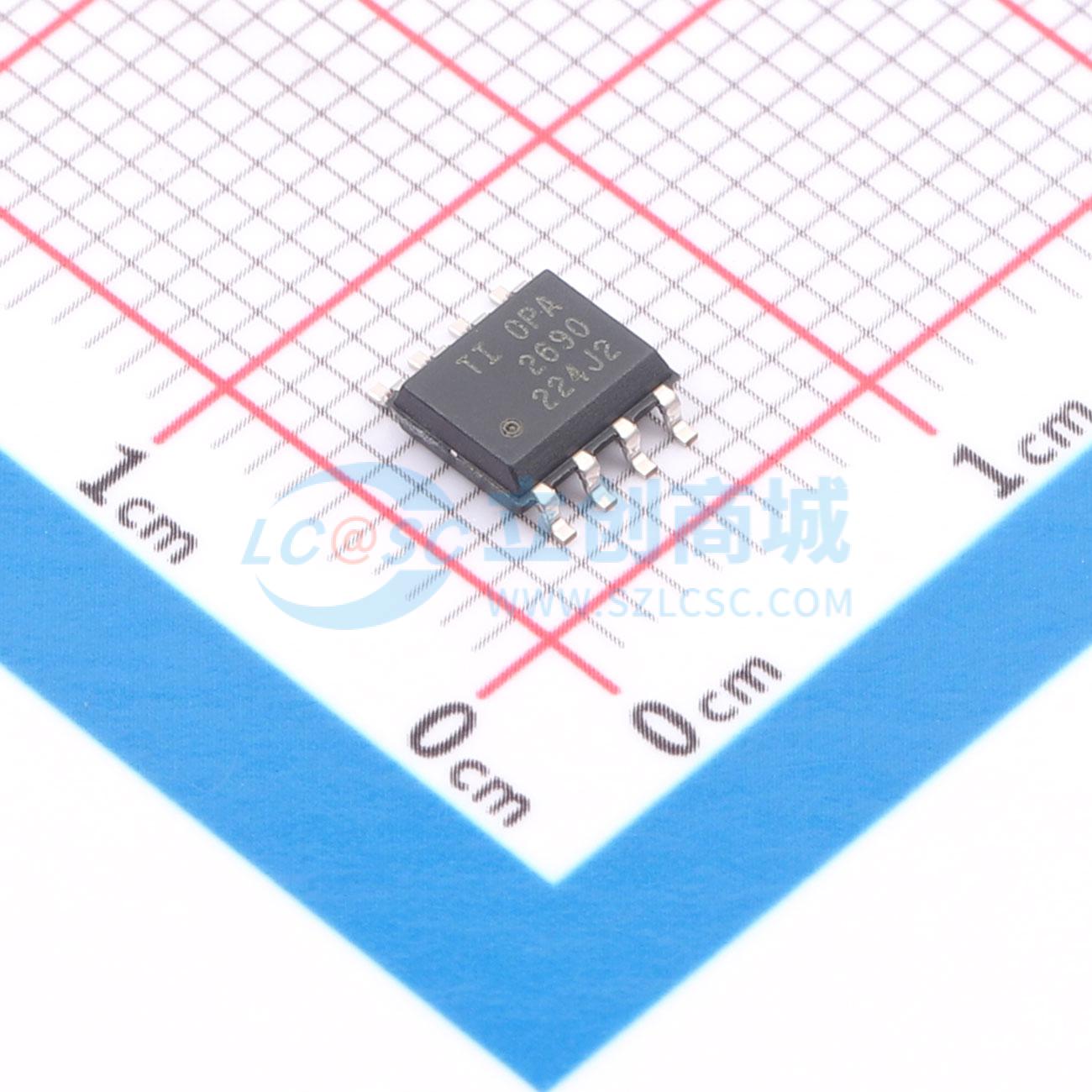

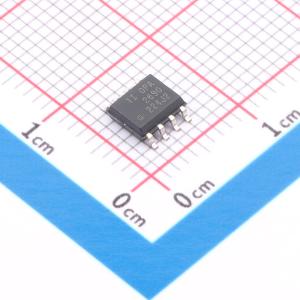

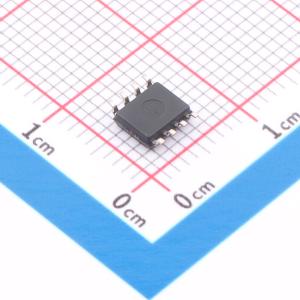

OPA2690ID
OPA2690ID
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2690 具有禁用功能的双路宽带电压反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2690ID
- 商品编号
- C1346358
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 300MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 11uV/℃ | |
| 压摆率(SR) | 1.8V/ns | |
| 输入偏置电流(Ib) | 5uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1.6uA | |
| 噪声密度(eN) | 5.5nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 65dB | |
| 输入失调电流温漂(Ios TC) | 1.5nA/℃ | |
| 静态电流(Iq) | 11mA | |
| 输出电流 | 190mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 5V~12V | |
| 双电源(Vee~Vcc) | 2.5V~6V；-6V~-2.5V |
商品概述
OPA2690在单位增益稳定的电压反馈运算放大器领域取得了重大进展。全新的内部架构提供了以往仅宽带电流反馈运算放大器才具备的压摆率和全功率带宽。新型输出级架构在极低的裕量要求下提供高电流。这些特性使其具备出色的单电源工作能力。使用单+5V电源时，OPA2690可提供1V至4V的输出摆幅，驱动电流超过120mA，带宽达150MHz。这些特性的组合使OPA2690成为理想的RGB线路驱动器或单电源模数转换器（ADC）输入驱动器。 OPA2690每通道5.5mA的低电源电流在+25℃下经过精确微调。这种微调以及低温度漂移特性，使其最大电源电流低于同类竞争产品。通过可选的禁用控制引脚可进一步降低系统功耗。将该禁用引脚悬空或置为高电平，OPA2690I - 14D将正常工作。若将其拉至低电平，OPA2690I - 14D每通道的电源电流将降至200μA以下，同时输出进入高阻态。
商品特性
- 灵活的电源范围：+5V至+128V单电源，±2.5V至±6V双电源
- 宽带+5V工作：220MHz（G = 2）
- 高输出电流：190mA
- 输出电压摆幅：±4.0V
- 高压摆率：1800V/μs
- 低电源电流：5.5mA/通道
- 低禁用电流：100μA/通道
应用领域
- 视频线路驱动
- xDSL线路驱动器/接收器
- 高速成像通道
- ADC缓冲器
- 便携式仪器
- 跨阻放大器
- 有源滤波器
- 单电源差分ADC驱动器
