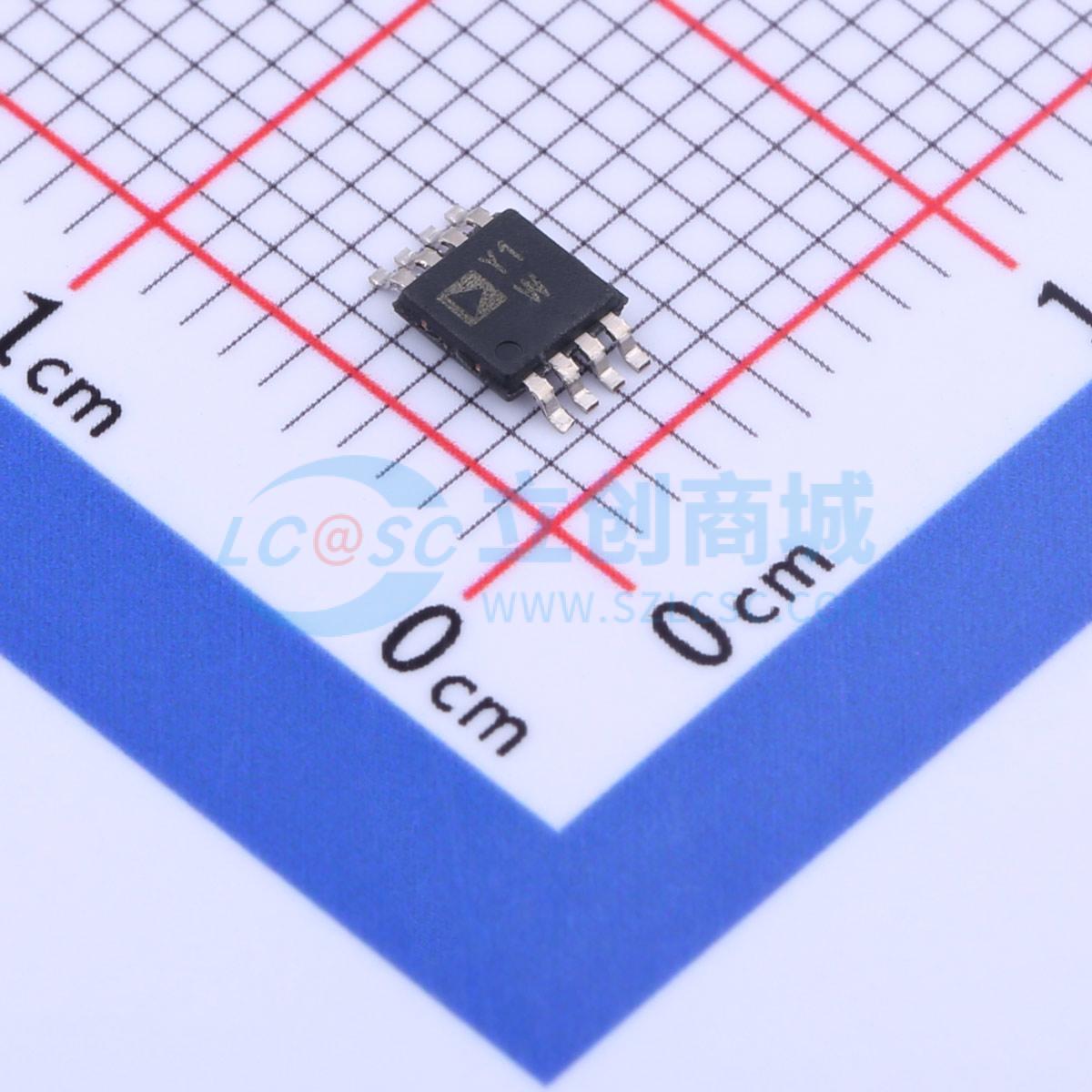

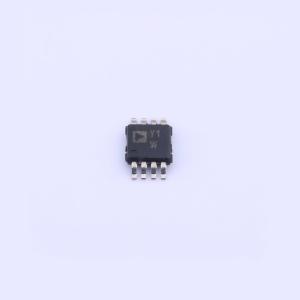

温馨提醒：图片仅供参考，商品以实物为准
AD8236ARMZ
40 uA微功耗仪表放大器
- 描述
- 40μA微功耗仪表放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8236ARMZ
- 商品编号
- C1346359
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 110dB | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电压(Vos) | 3.5mV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 0.011V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 55mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输出类型 | - | |
| 静态电流(Iq) | 40uA | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 工作温度 | -40℃~+125℃ |
商品概述
AD8236是业界功耗最低的仪表放大器。它具有轨到轨输出，可在低至1.8 V的电压下工作。其最大40 μA的电源电流使其成为电池供电应用的理想选择。 AD8236的高输入阻抗、1 pA的低输入偏置电流、110 dB（G = 100）的高共模抑制比（CMRR）、小尺寸和低功耗极具价值。与典型的三运放仪表放大器相比，它具有更宽的共模电压范围，是采用单1.8 V或3 V电源供电应用的理想解决方案。创新的输入级可实现宽轨到轨输入电压范围，且不会出现其他设计中常见的交越失真。 AD8236采用8引脚MSOP封装，工作温度范围为工业级的 -40℃至 +125℃。
商品特性
- 低功耗：电源电流（最大）40 μA
- 低输入电流：输入偏置电流1 pA，输入失调电流0.5 pA
- 高共模抑制比：共模抑制比110 dB，G = 100
- 节省空间的MSOP封装
- 零输入交越失真
- 轨到轨输入和输出
- 单电阻设置增益
- 工作电压范围为1.8 V至5.5 V
应用领域
- 医疗仪器
- 低端电流检测
- 便携式设备
