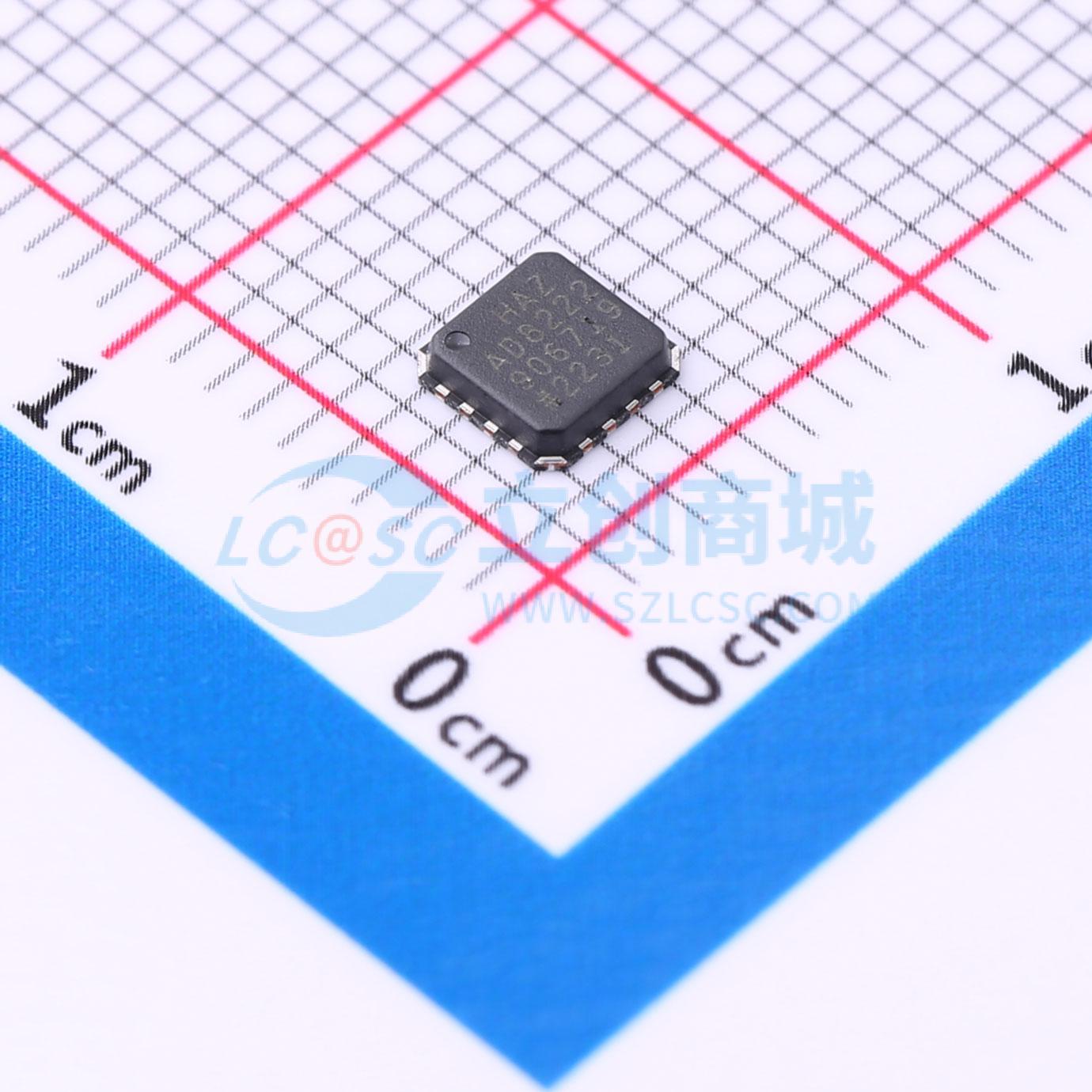

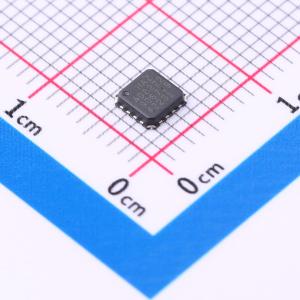

AD8222HACPZ-WP

AD8222是一款双通道、高性能仪表放大器，每个放大器仅需一个外部电阻即可设置1至10,000的增益。 AD8222是首款采用4 mm×4 mm小型LFCSP封装的双通道仪表放大器。它所需的电路板面积与典型的单通道仪表放大器相同。更小的封装使通道密度提高了一倍，且每个通道的成本更低，同时性能不受影响。 AD8222还可配置为单通道、差分输出仪表放大器。差分输出具有高抗噪性，当输出信号必须通过嘈杂环境（如远程传感器）时，这一特性非常有用。该配置还可用于驱动差分输入模数转换器（ADC）。 在增益G = 1时，所有等级的AD8222在4 kHz频率下的共模抑制比（CMRR）最低为80 dB。宽频范围内的高CMRR使AD8222能够抑制宽带干扰和线路谐波，大大简化了滤波要求。在增益G = 1时，AD8222的典型CMRR温度漂移仅为0.07 μV/V/℃。 AD8222可采用单电源或双电源供电，两个放大器的最大电源电流仅为2.2 mA。它的工作温度范围为工业级的 -40℃至 +85℃，并且完全符合RoHS标准。

• 采用4 mm×4 mm小型LFCSP封装的双通道
• 每个放大器用1个电阻设置增益（G = 1至10,000）
• 1 kHz时低噪声8 nV/√Hz，0.25 μV峰 - 峰值（0.1 Hz至10 Hz）
• 高精度直流性能（B级）：最大输入失调电压60 μV，最大输入失调漂移0.3 μV/℃，最大输入偏置电流1.0 nA，最小共模抑制比126 dB（G = 100）
• 出色的交流性能：带宽140 kHz（G = 100），建立时间73 μs至0.001%
• 差分输出选项（单通道）：完全规格化，可调节共模输出
• 电源范围：±2.3 V至±18 V

• 心电图和医疗仪器的多通道数据采集
• 工业过程控制
• 惠斯通电桥传感器
• 高分辨率输入ADC的差分驱动
• 远程传感器
