商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 3V/us |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 700uA | |
| 输出电流 | 20mA | |
| 工作温度 | 0℃~+70℃ | |
| 双电源(Vee~Vcc) | -18V~-5V;5V~18V |
商品概述
AD549是一款单片式静电计运算放大器,具有非常低的输入偏置电流。输入失调电压和输入失调电压漂移经过激光微调以实现精密性能。该器件采用Topgate JFET技术实现了超低输入电流,这是Analog Devices, Inc.独有的工艺开发。这项技术允许制造出与标准结隔离双极工艺兼容的极低输入电流JFET。由于采用了自举输入级,10^15 Ω的共模阻抗确保了输入电流基本上独立于共模电压。
AD549适用于需要非常低输入电流和低输入失调电压的应用场合。它作为光电二极管、光电倍增管或氧气传感器等多种电流输出传感器的前置放大器表现出色。AD549还可以用作精密积分器或低衰减采样保持电路。AD549与标准FET和静电计运放引脚兼容,允许设计人员以很小的额外成本升级现有系统的性能。

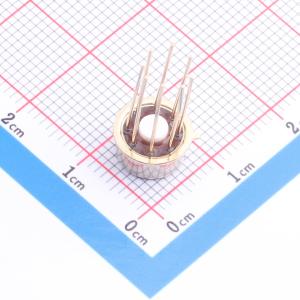

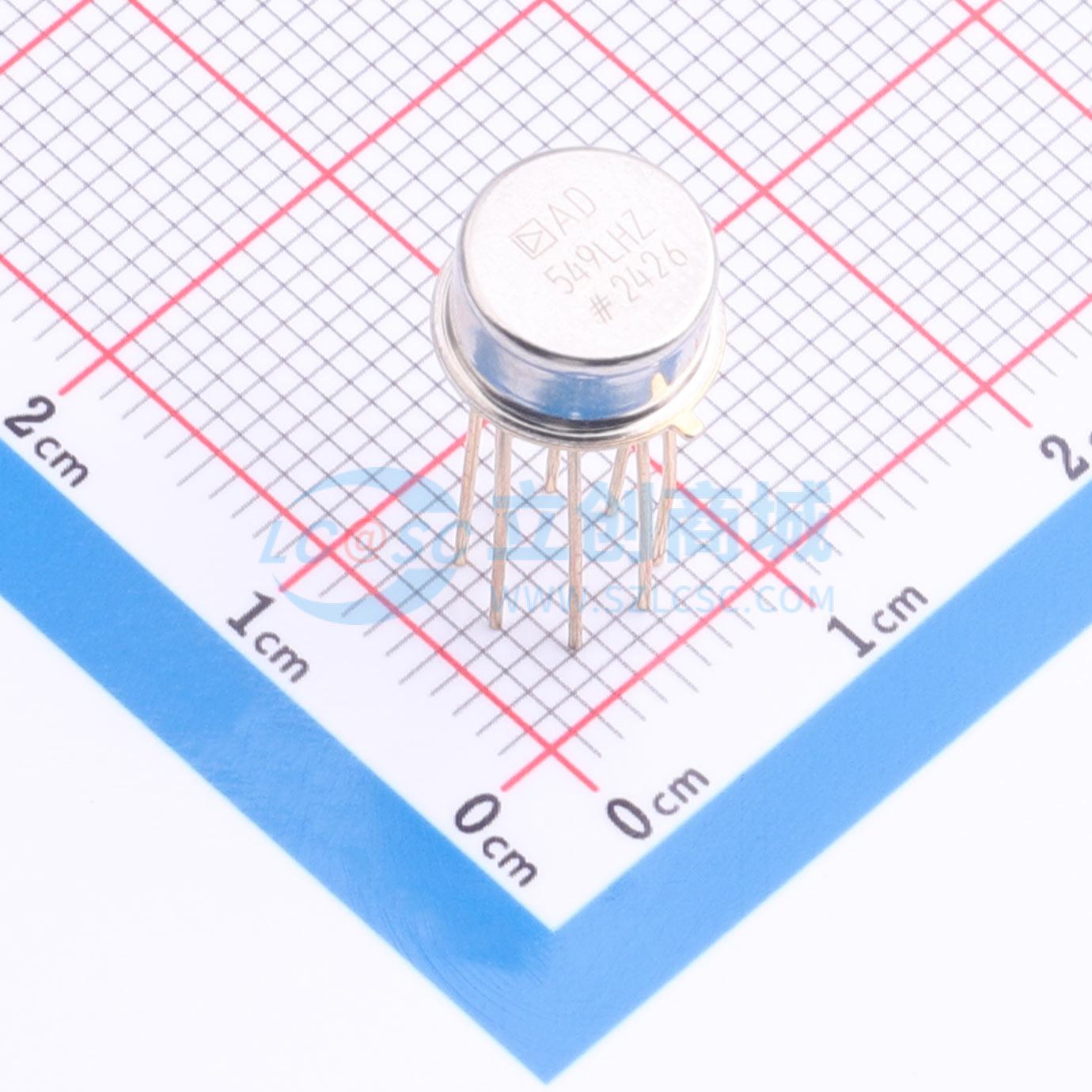

AD549提供TO-99密封封装。外壳连接到第8引脚,因此金属外壳可以独立地连接到与输入端子电位相同的点上,从而最小化漏电流到外壳。AD549有四个性能等级。J、K和L版本的工作温度范围为0°C至+70°C。S等级的工作温度范围为-55°C至+125°C,并且可按照MIL-STD-883B修订版C进行处理。还提供扩展可靠性和筛选选项。附加筛选包括168小时的老化测试,以及从MIL-STD-883B修订版C衍生的其他环境和物理测试。
商品特性
- 超低输入偏置电流:最大60 fA(AD549L);最大100 fA(AD549K);最大250 fA(AD549J)
- 保证在共模电压范围内的输入偏置电流
- 低失调电压:最大0.50 mV(AD549K);最大1.00 mV(AD549J)
- 低失调漂移:最大15 μV/℃(AD549K);最大20 μV/℃(AD549J)
- 低功耗:最大电源电流700 μA
- 低输入电压噪声:在0.1 Hz至10 Hz范围内峰峰值为4 μV(典型值)
- 提供符合MIL - STD - 883B标准的产品
应用领域
- 静电计放大器
- 光电二极管前置放大器
- pH电极缓冲器
