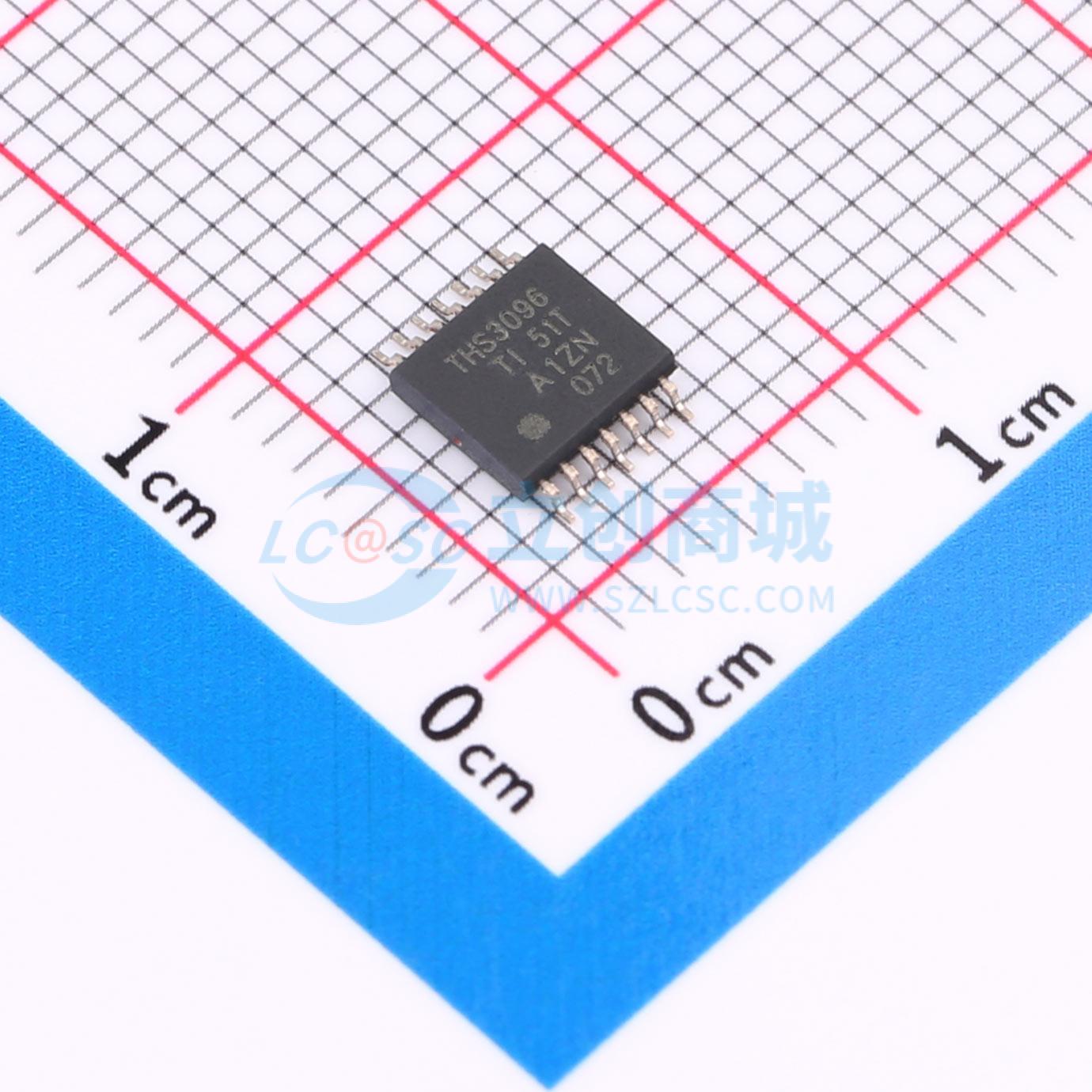

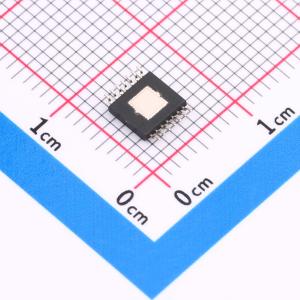

THS3096PWP
THS3096PWP
- 描述
- THS3096 具有断电功能的双通道高电压、低失真电流反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS3096PWP
- 商品编号
- C1347447
- 商品封装
- TSSOP-14-PP
- 包装方式
- 管装
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 160MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 5.7V/ns | |
| 输入偏置电流(Ib) | 20uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 15uA | |
| 噪声密度(eN) | 2nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 65dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 9.5mA | |
| 输出电流 | 250mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 10V~30V | |
| 双电源(Vee~Vcc) | -15V~-5V；5V~15V |
商品概述
THS3092 和 THS3096 是双高电压、低失真、高速、电流反馈放大器，设计用于在 ±5 V 至 ±15 V 的宽电源范围内工作，适用于需要大而线性的输出信号的应用，例如 Pin、Power FET 和 VDSL 线路驱动器。
THS3096 具有一个关断引脚 (PD)，可将放大器置于低功耗待机模式，并将静态电流从 9.5 mA 降低到 500 μA。
宽电源范围与低至 -66 dBc 的总谐波失真相结合，以及高达 5700 V/μs 的高压摆率，使 THS3092/6 非常适合高电压任意波形驱动器应用。此外，能够处理大电压摆动，驱动高电阻和高电容负载，同时保持良好的建立时间性能，使 THS3092/6 成为 Pin 驱动器和 PowerFET 驱动器应用的理想选择。
THS3092 提供 8 引脚 SOIC (D) 和带 PowerPAD 的 8 引脚 SOIC (DDA) 封装。THS3096 提供 8 引脚 SOIC (D) 和带 PowerPAD 的 14 引脚 TSSOP (PWP) 封装。
