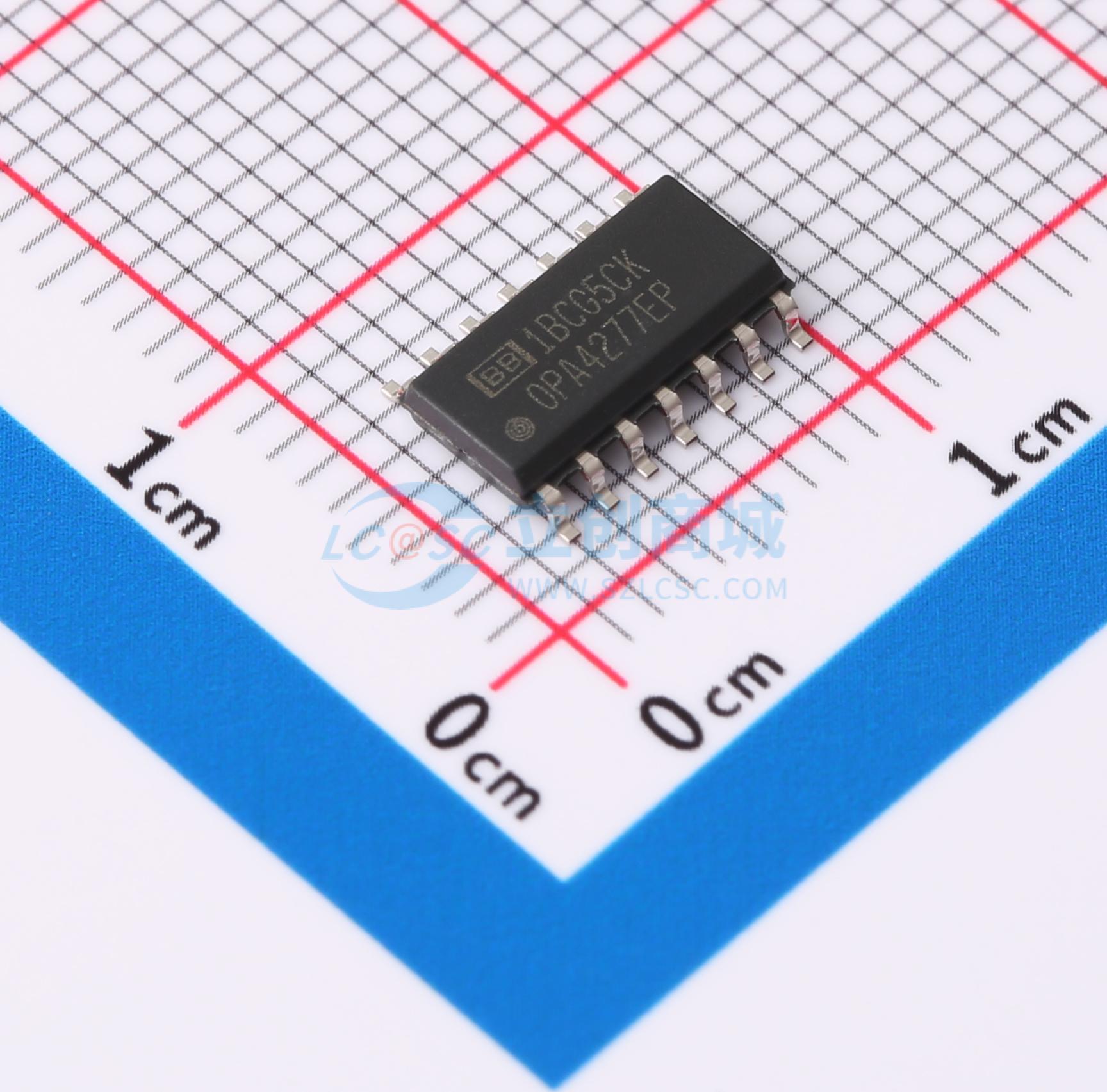

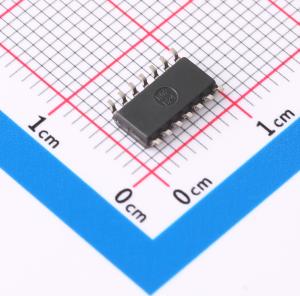

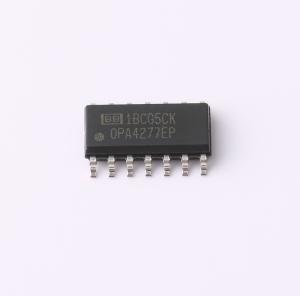

温馨提醒：图片仅供参考，商品以实物为准
OPA4277MDTEP
高精度运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA4277-EP 增强型产品高精度运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA4277MDTEP
- 商品编号
- C1347435
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.226克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 20uV | |
| 输入失调电压温漂(Vos TC) | 150nV/℃ | |
| 压摆率(SR) | 800V/ms | |
| 输入偏置电流(Ib) | 500pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2.8nA | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 140dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 825uA | |
| 输出电流 | 35mA | |
| 工作温度 | -55℃~+125℃ | |
| 双电源(Vee~Vcc) | -15V~-5V；5V~15V |
商品概述
OPA4277-EP 高精度运算放大器取代了行业标准的 OP-177。此器件改进了噪声性能，具有更宽的输出电压摆幅，并且在使静态电流减半的同时将速度提升了一倍。其具有诸多特性，其中包括超低的偏移电压、超低漂移、低偏置电流、高共模抑制比及高电源抑制比。 OPA4277-EP 由 ±2V 至 ±18V 电源供电运行，性能出色。大多数运算放大器仅有一个指定的电源电压，而 OPA4277-EP 高精度运算放大器有所不同，其电源电压取决于实际应用；唯一的限制条件是电源电压在±5V 至 ±15V 范围内。当放大器输出摆幅达到指定限值时，可保持高性能。由于初始偏移电压非常低（最高 ±20μV ），因此通常无需用户调整。 OPA4277-EP 易于使用，而且不存在其他某些运算放大器中会出现的反相和过载问题。其单位增益稳定，在宽范围负载条件下可保持出色的动态性能。OPA4277-EP 具有完全独立的电路，即便在过驱或过载时也可以实现最低串扰和零交互。
商品特性
- 超低偏移电压：10μV
- 超低漂移：±0.1μV/°C
- 高开环增益：134dB
- 高共模抑制比：140dB
- 高电源抑制比：130dB
- 低偏置电流：1nA（最大值）
- 宽电源电压范围：±2V 至 ±18V
- 低静态电流：800μA/放大器
- 支持医疗应用
- 受控基线
- 同一组装和测试场所
- 同一制造场所
- 支持 -55°C 至 125°C 温度范围
- 延长的产品生命周期
- 延长的产品变更通知
- 产品可追溯性
应用领域
- 换能器放大器
- 桥式放大器
- 温度测量
- 应变仪放大器
- 精密积分器
- 电池供电仪器
- 测试设备
