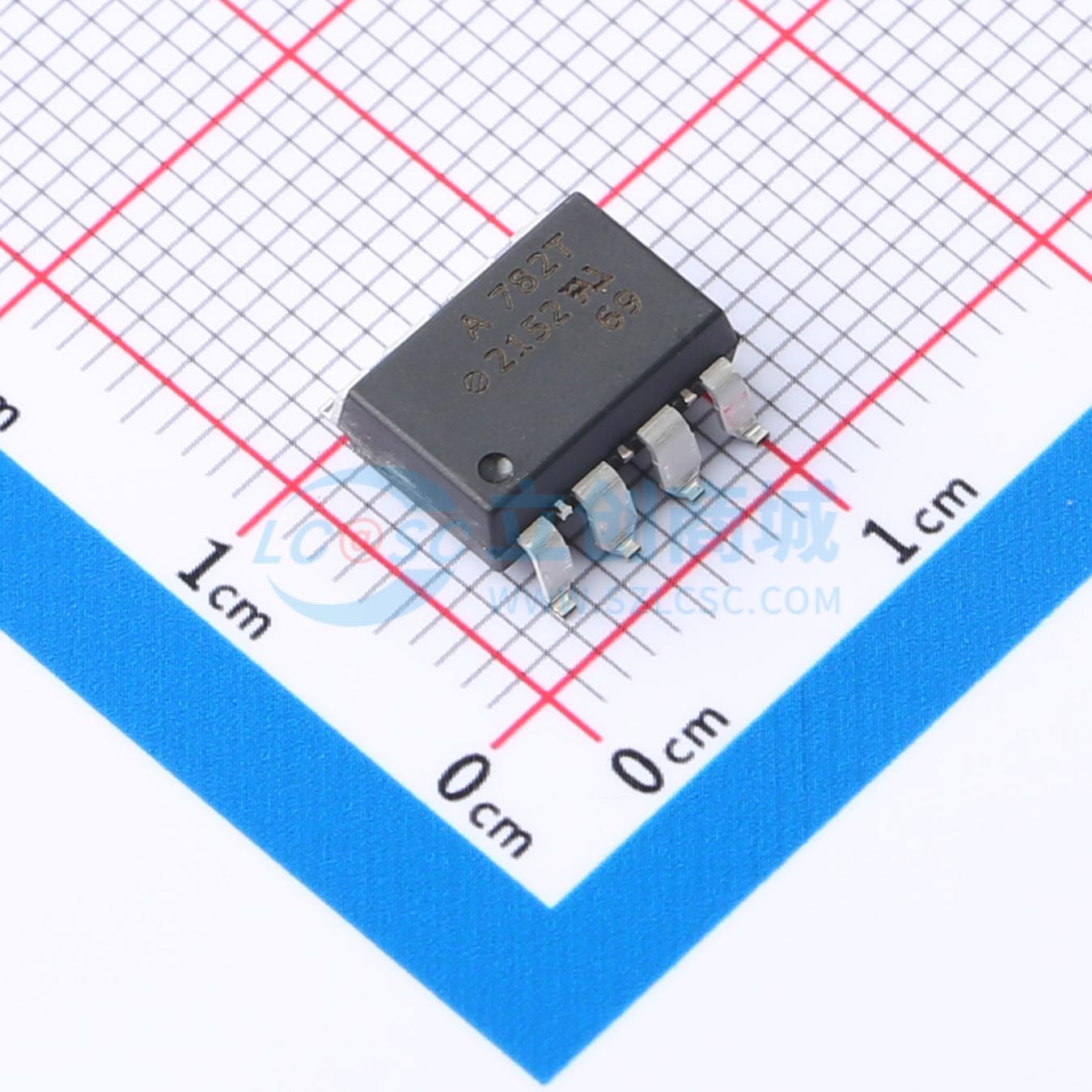

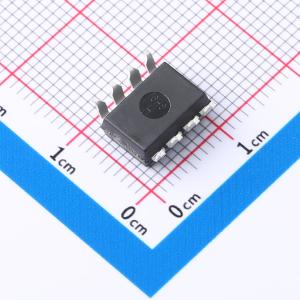

ACPL-782T-300E

采用 R2Coupler 隔离技术的汽车隔离放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ACPL - 782T隔离放大器专为电子电机驱动器中的电压和电流检测以及电池系统监控而设计。在典型应用中，电机电流流经外部电阻，ACPL - 782T检测由此产生的模拟电压降。在ACPL - 782T光隔离屏障的另一侧会产生差分输出电压。该差分输出电压与电机电流成正比，并且可以通过使用运算放大器将其转换为单端信号，如推荐应用电路所示。由于在现代开关逆变器电机驱动器中，数百伏的共模电压在几十纳秒内摆动是常见的，因此ACPL - 782T设计为可忽略非常高的共模瞬态压摆率（至少10 kV/μs）。ACPL - 782T隔离放大器的高共模抑制能力提供了在高噪声电机控制环境中精确监控电机电流和直流母线电压所需的精度和稳定性，从而在各种类型的电机控制应用中实现更平稳的控制（更少的“转矩脉动”）。该产品还可用于在类似恶劣噪声条件下需要高精度、稳定性和线性度的通用模拟信号隔离应用。ACPL - 782T采用了Σ - Δ模数转换器技术、斩波稳定放大器和全差分电路拓扑。这些特性共同实现了无与伦比的隔离模式噪声抑制，以及出色的失调和增益精度，并且在不同时间和温度条件下保持稳定。这种性能通过紧凑、可自动插入的行业标准8引脚DIP封装实现，该封装符合全球监管安全标准。（也提供鸥翼式表面贴装选项 - 300E）。安华高R²耦合器隔离产品为关键的汽车和高温工业应用提供了所需的加强绝缘和可靠性。
品牌名称: Broadcom(博通)
商品型号: ACPL-782T-300E
商品编号: C1346454
商品封装: SMD-8P
包装方式: 管装
商品毛重: 1.32克(g)

商品参数

商品概述

ACPL - 782T隔离放大器专为电子电机驱动器中的电压和电流检测以及电池系统监控而设计。在典型应用中，电机电流流经外部电阻，ACPL - 782T检测由此产生的模拟电压降。在ACPL - 782T光隔离屏障的另一侧会产生差分输出电压。该差分输出电压与电机电流成正比，并且可以通过使用运算放大器将其转换为单端信号，如推荐应用电路所示。由于在现代开关逆变器电机驱动器中，数百伏的共模电压在几十纳秒内摆动是常见的，因此ACPL - 782T设计为可忽略非常高的共模瞬态压摆率（至少10 kV/μs）。 ACPL - 782T隔离放大器的高共模抑制能力提供了在高噪声电机控制环境中精确监控电机电流和直流母线电压所需的精度和稳定性，从而在各种类型的电机控制应用中实现更平稳的控制（更少的“转矩脉动”）。该产品还可用于在类似恶劣噪声条件下需要高精度、稳定性和线性度的通用模拟信号隔离应用。ACPL - 782T采用了Σ - Δ模数转换器技术、斩波稳定放大器和全差分电路拓扑。这些特性共同实现了无与伦比的隔离模式噪声抑制，以及出色的失调和增益精度，并且在不同时间和温度条件下保持稳定。这种性能通过紧凑、可自动插入的行业标准8引脚DIP封装实现，该封装符合全球监管安全标准。（也提供鸥翼式表面贴装选项 - 300E）。安华高R²耦合器隔离产品为关键的汽车和高温工业应用提供了所需的加强绝缘和可靠性。

商品特性

±2%增益容差@25℃
VCM = 1000V时，15 kV/μs共模抑制
30ppm/℃增益随温度漂移
0.3 mV输入失调电压
100 kHz带宽
0.004%非线性度
紧凑、可自动插入的标准8引脚DIP封装
全球安全认证：– UL 1577（3750 VRMS/1分钟）以及CSA、IEC 60747 - 5 - 5、DIN EN 60747 - 5 - 2（VDE 0884 Teil 2）
符合AEC - Q100测试指南
汽车工作温度范围 - 40至125℃
先进的Σ - Δ模数转换器技术
全差分电路拓扑

应用领域

汽车电机逆变器电流/电压检测
汽车AC/DC和DC/DC转换器电流/电压检测
汽车电池电子控制单元
汽车电机相电流检测
温度检测隔离接口
通用电流检测和监控

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	隔离式放大器
	差分输入电压	±200mV
	带宽(-3db)	100kHz
	增益	7.84~8.16
	增益带宽积(GBP)	-
	输入失调电压(Vos)	300uV

	属性	参数值
	输入偏置电流(Ib)	500nA
	输出类型	差分
	隔离电压(Vrms)	3750
	CMTI(kV/us)	15kV/us
	工作温度	-40℃~+125℃
