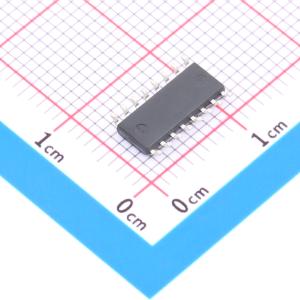

温馨提醒：图片仅供参考，商品以实物为准
LM13700M/NOPB
双运算跨导放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM13700 具有线性化二极管和缓冲器的双通道跨导放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM13700M/NOPB
- 商品编号
- C1346265
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 1.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 50V/us | |
| 输入偏置电流(Ib) | 400nA | |
| 输入失调电流(Ios) | 600nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 2.6mA | |
| 输出电流 | 20mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 9.5V~32V | |
| 双电源电压(Vee~Vcc) | -16V~-4.75V；4.75V~16V | |
| 功能特性 | - |
商品概述
LM13700系列包含两个电流控制型跨导放大器，每个放大器都带有差分输入和推挽输出，两个放大器共用公共电源，除此之外可独立工作。输入端配备线性化二极管，可降低失真，支持更高输入电平，相对于总谐波失真0.5%的参考情况可获得10dB的信噪比提升。产品配备专为匹配放大器动态范围设计的高阻抗缓冲器，LM13700的输出缓冲器输入偏置电流以及输出直流电平独立于I_ABC，在音频应用中性能更优。
商品特性
- 跨导gm可在6个数量级范围内调节
- 跨导线性度优异
- 两个放大器之间匹配性优异
- 配备线性化二极管，可降低输出失真
- 带有高阻抗缓冲器
- 输出信号信噪比高
应用领域
- 电流控制放大器
- 立体声音频放大器
- 电流控制阻抗
- 电流控制滤波器
- 电流控制振荡器
- 多路复用器
- 定时器
- 采样保持电路
