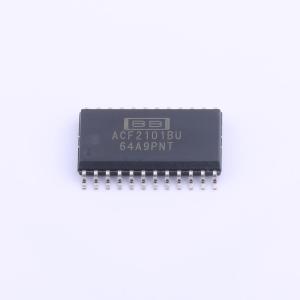

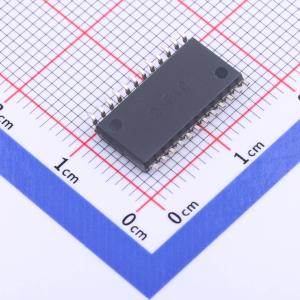

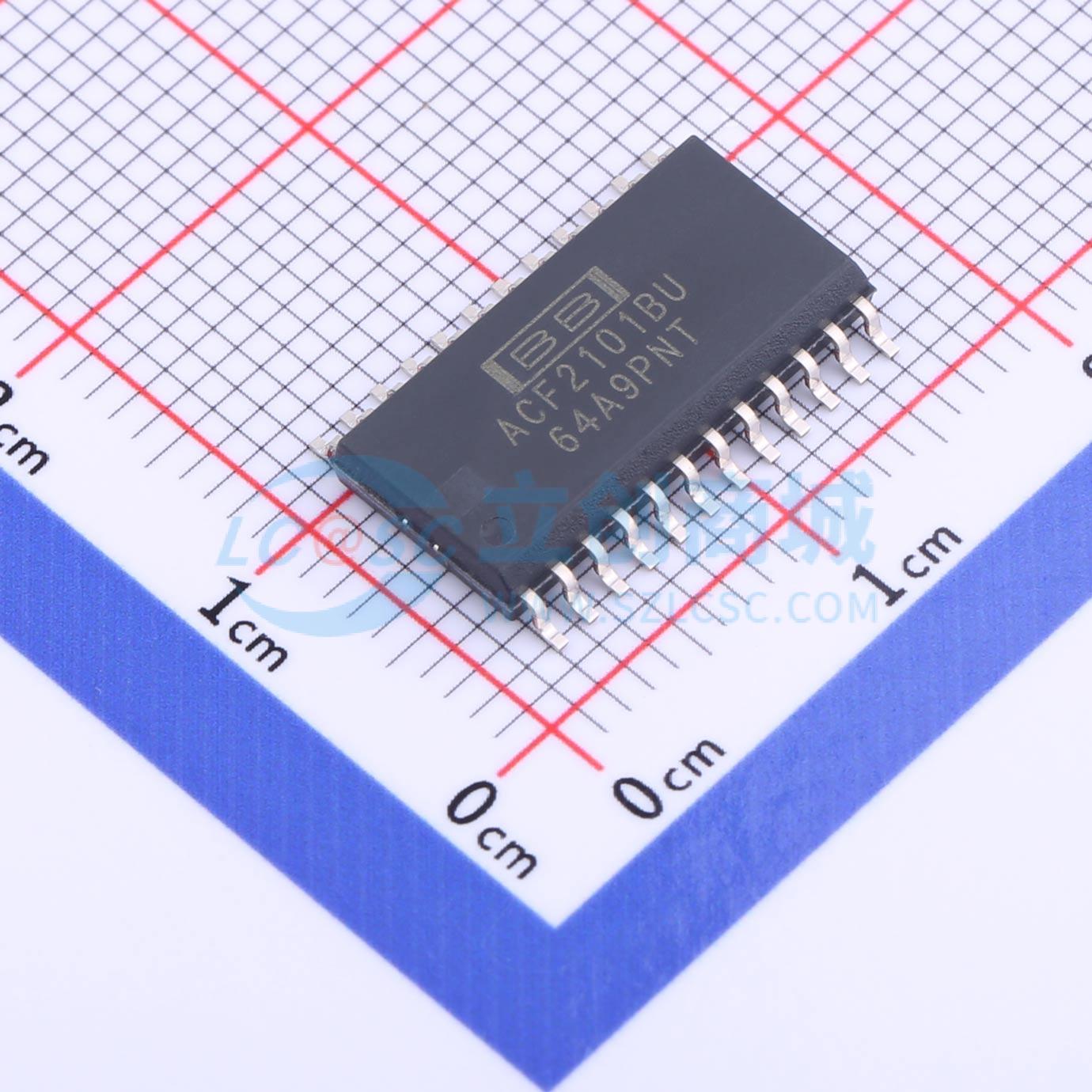

ACF2101BU

低噪声双路开关积分器，内置积分电容，可实现电流到电压转换

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: ACF2101 低噪声、双开关积分器
品牌名称: TI(德州仪器)
商品型号: ACF2101BU
商品编号: C1346269
商品封装: SOIC-24-300mil
包装方式: 管装
商品毛重: 2.7克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	2
	轨到轨	-
	增益带宽积(GBW)	-
	输入失调电压(Vos)	500uV
	输入失调电压温漂(Vos TC)	1uV/℃
	压摆率(SR)	3V/us
	输入偏置电流(Ib)	0.1pA
	输入失调电流(Ios)	-

商品概述

ACF2101是一款适用于精密应用的双开关积分器。每个通道可通过积分将输入电流转换为输出电压，可选择使用内置电容或外部电容。芯片内置100pF精密积分电容、保持和复位开关以及输出多路复用器。作为集成在单芯片上的完整电路，该产品可消除分立设计中常见的泄漏电流误差、噪声拾取等问题。相比传统跨阻放大器设计，积分方案可实现更低噪声，还无需使用高性能高值反馈电阻。该产品放大器具有极低偏置电流和低噪声，结合对失调和漂移的主动激光微调，可保证精密电流电压转换。该产品设计适配+5V、-15V电源，最高可在±18V直流电源下工作，提供24引脚塑料DIP封装和SOIC封装两种封装形式。

商品特性

内置积分电容、复位与保持开关、输出多路复用器
低噪声：10μV rms
低电荷转移：0.1pC
宽动态范围：120dB
低偏置电流：100fA
电源工作范围：+4.5V、-10V 至 ±18V
输入电流范围：±5mA
输出短路可持续对地工作
功耗：500mW
工作温度范围：-40℃~+125℃
存储温度范围：-40℃~+125℃
最高结温：+150℃
焊接引脚温度（10秒）：+300℃
可外接额外积分电容扩展
使用存储操作需要适配静电放电防护方法

应用领域

电流-电压转换
光电二极管积分
电流测量
电荷测量
CT扫描仪前端
医疗仪器仪表
科研仪器仪表
工业仪器仪表

	属性	参数值
	输入电压噪声密度(eN)	-
	共模抑制比(CMRR)	-
	静态电流(Iq)	-
	输出电流	25mA
	工作温度	-40℃~+85℃
	单电源电压	-
	双电源电压(Vee~Vcc)	-18V~18V
	功能特性	-
