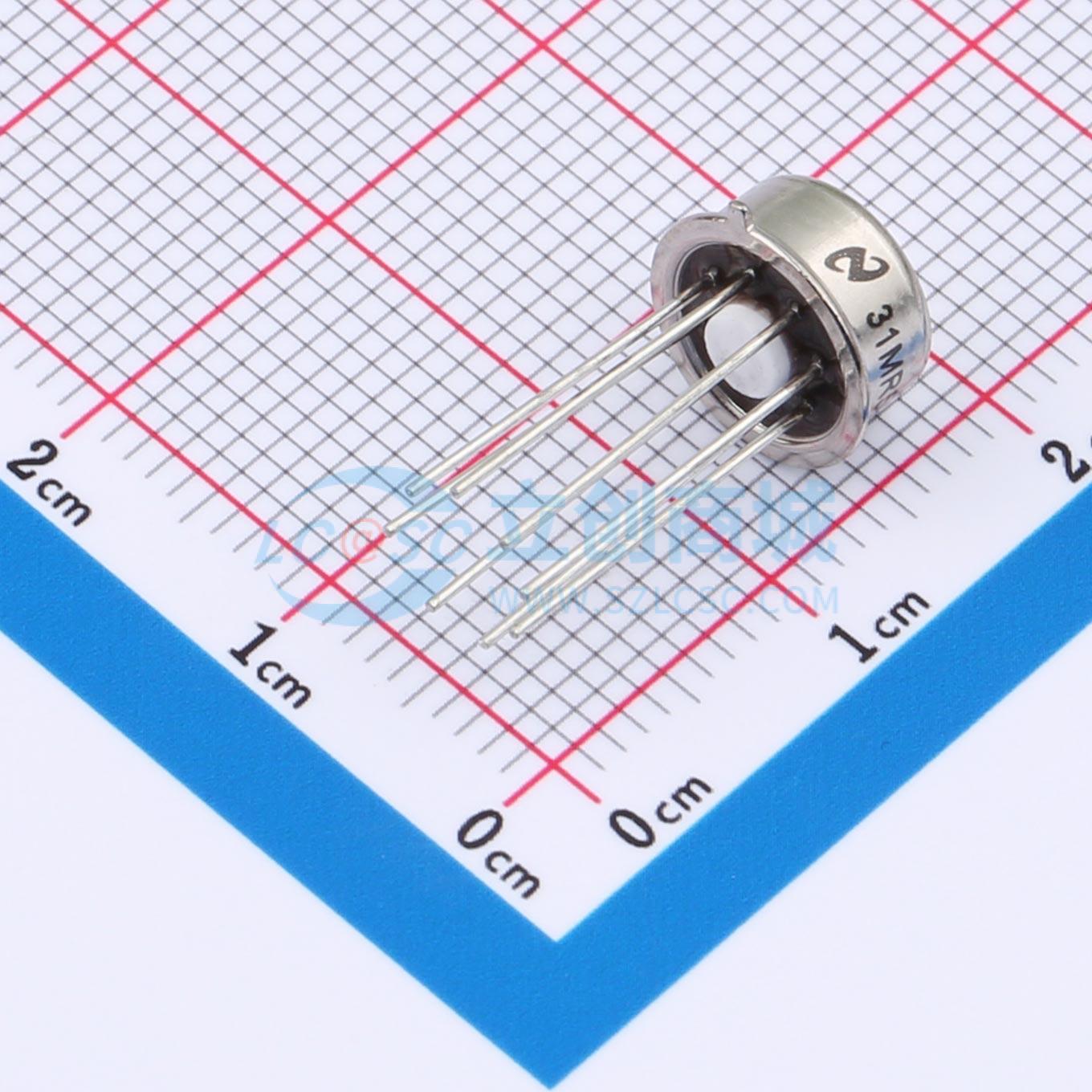

温馨提醒：图片仅供参考，商品以实物为准

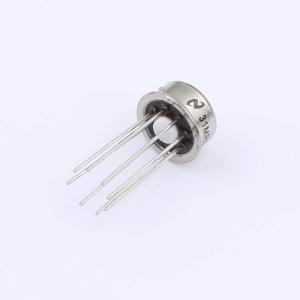

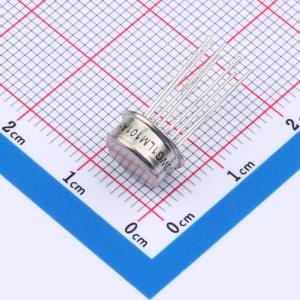

LM101AH/NOPB
运算放大器
- 描述
- LM101A-N 单通道、40V、1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM101AH/NOPB
- 商品编号
- C1346253
- 商品封装
- TO-5-8
- 包装方式
- 袋装
- 商品毛重
- 1.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 30nA | |
| 输入失调电流(Ios) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 96dB | |
| 静态电流(Iq) | 1.8mA | |
| 输出电流 | - | |
| 工作温度 | -55℃~+125℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -22V~22V | |
| 功能特性 | 去补偿稳定 |
商品概述
LM101A/LM201A/LM301A是通用运算放大器，相比传统标准产品性能有所提升。采用先进加工技术可将输入电流降低一个数量级，偏置电路的重新设计降低了输入电流的温度漂移。该放大器可灵活调整频率补偿以适配特定应用，相比内置补偿的放大器更有优势；在低频电路中可通过过补偿提高稳定裕度，针对高频应用优化补偿后可大幅提升高频性能。在高阻抗电路中可提供更高精度和更低噪声，低输入电流特性适配多种应用。不同型号的工作温度范围不同：LM101A工作温度范围为-55℃~+125℃，LM201A工作温度范围为-25℃~+85℃，LM301A工作温度范围为0℃~+70℃。器件内置有限的静电放电保护，存储操作时需采取防护措施避免MOS栅极被静电损坏。
商品特性
- LM101A/LM201A全温度范围失调电压最大为3mV
- LM101A/LM201A全温度范围输入电流最大为100nA
- LM101A/LM201A全温度范围失调电流最大为20nA
- 具备规定的漂移特性
- 在整个共模电压范围和电源电压范围内都规定了失调参数
- 作为求和放大器时压摆率为10V/μs
- 输入和输出均带有过载保护
- 超出共模范围时不会发生闩锁
- 工作过程无振荡，仅需单个30pF电容即可完成补偿
- 可针对特定应用定制频率补偿
- 输入电流低
- LM101A、LM201A电源电压范围为±5V~±20V，LM301A电源电压范围为±5V~±15V
- LM101A/LM201A在壳温最高125℃、环境温度最高75℃条件下允许持续短路，LM301A在壳温最高70℃、环境温度最高55℃条件下允许持续短路
- 内置有限静电放电保护
应用领域
- 长间隔积分器
- 定时器
- 采样保持电路
- 低频波形发生器
- 快速交流直流转换器
- 无滤波快速全波整流器
