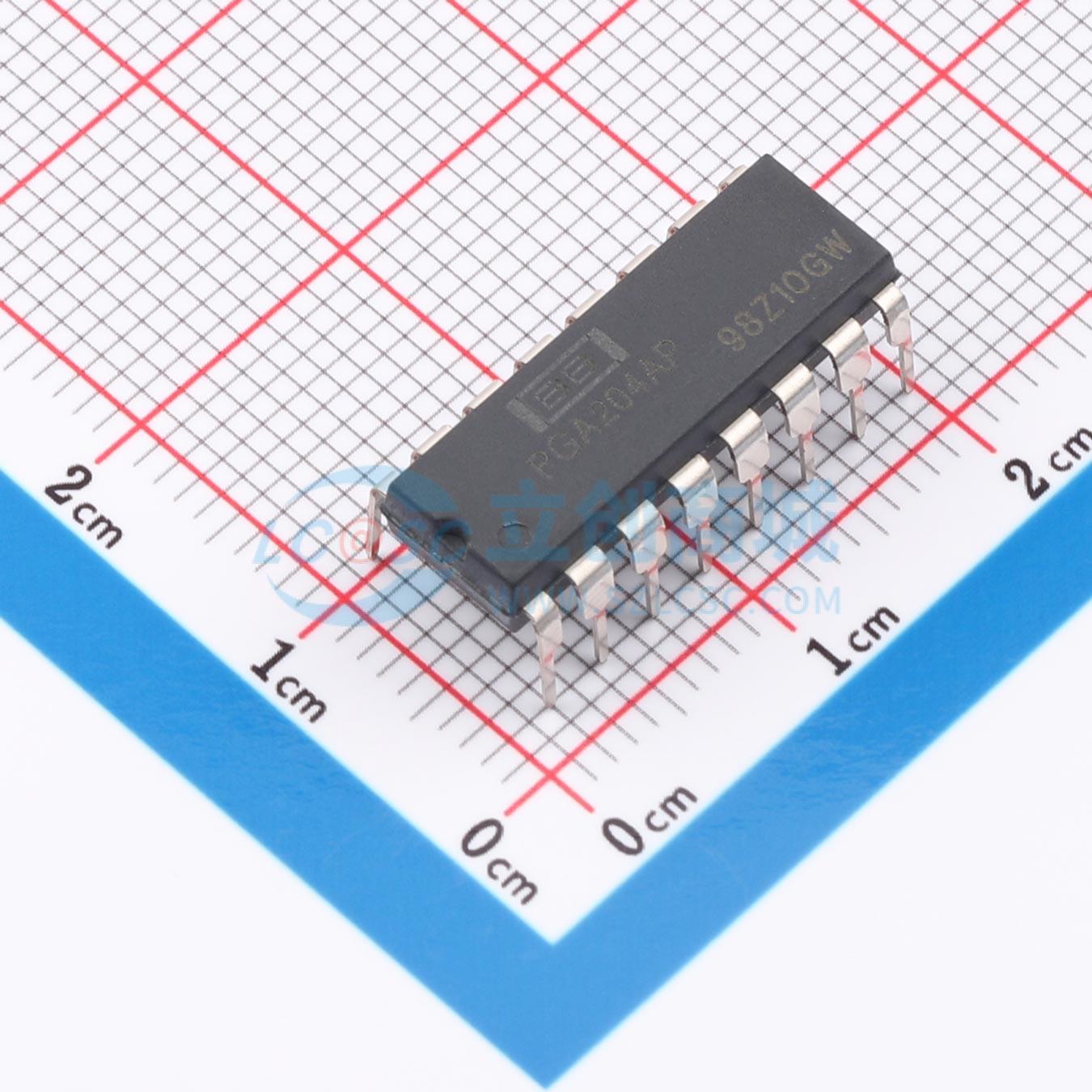

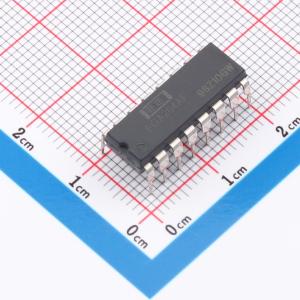

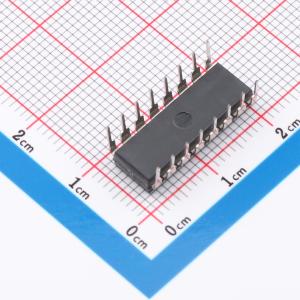

温馨提醒：图片仅供参考，商品以实物为准
PGA204AP
可编程增益仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PGA204 50μV 失调电压、g=1、10、100、1000 可编程增益仪表放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- PGA204AP
- 商品编号
- C1346257
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可编程/可变增益放大器(PGA/VGA) | |
| 放大器类型 | PGA | |
| 带宽(-3db) | 1MHz | |
| 压摆率(SR) | 17V/us | |
| 输出电流 | 23mA | |
| 工作电流 | 5.2mA | |
| 工作温度 | -40℃~+85℃ | |
| 输入失调电压(Vos) | 625uV | |
| 输入失调电压温漂(Vos TC) | 11uV/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 增益带宽积(GBP) | 1MHz | |
| 共模抑制比(CMRR) | 115dB | |
| 输入偏置电流(Ib) | 500pA | |
| 输入失调电流(Ios) | 0.5nA | |
| 输入失调电流温漂(Ios TC) | 3pA/℃ | |
| 静态电流(Iq) | 5200000nA | |
| 双电源(Vee ~ Vcc) | ±15V | |
| 最大电源宽度(Vdd-Vss) | 36V |
商品概述
PGA204和PGA205是低成本、通用的可编程增益仪表放大器，具有出色的精度。增益通过数字方式选择：PGA204的增益为1、10、100、1000，PGA205的增益为1、2、4、8V/V。PGA204和PGA205的高精度、多功能性和低成本使其适用于广泛的应用领域。 增益由两条与TTL或CMOS兼容的地址线A₀和A₁选择。内部输入保护电路可承受模拟输入上高达±40V的电压而不损坏。 PGA204和PGA205经过激光微调，具有极低的失调电压（50μV）、漂移（0.25μV/℃）和高共模抑制比（在G = 1000时为115dB）。它们可在低至±4.5V的电源电压下工作，适用于电池供电系统。静态电流为5mA。 PGA204和PGA205提供16引脚塑料DIP和SOL - 16表面贴装封装，工作温度范围为 - 40℃至 + 85℃。
商品特性
- 数字可编程增益：PGA204：G = 1、10、100、1000V/V；PGA205：G = 1、2、4、8V/V
- 低失调电压：最大50μV
- 低失调电压漂移：0.25μV/℃
- 低输入偏置电流：最大2nA
- 低静态电流：典型值5.2mA
- 无需逻辑电源
- 16引脚塑料DIP、SOL - 16封装
应用领域
- 数据采集系统
- 通用模拟板
- 医疗仪器
