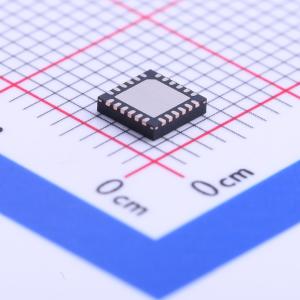

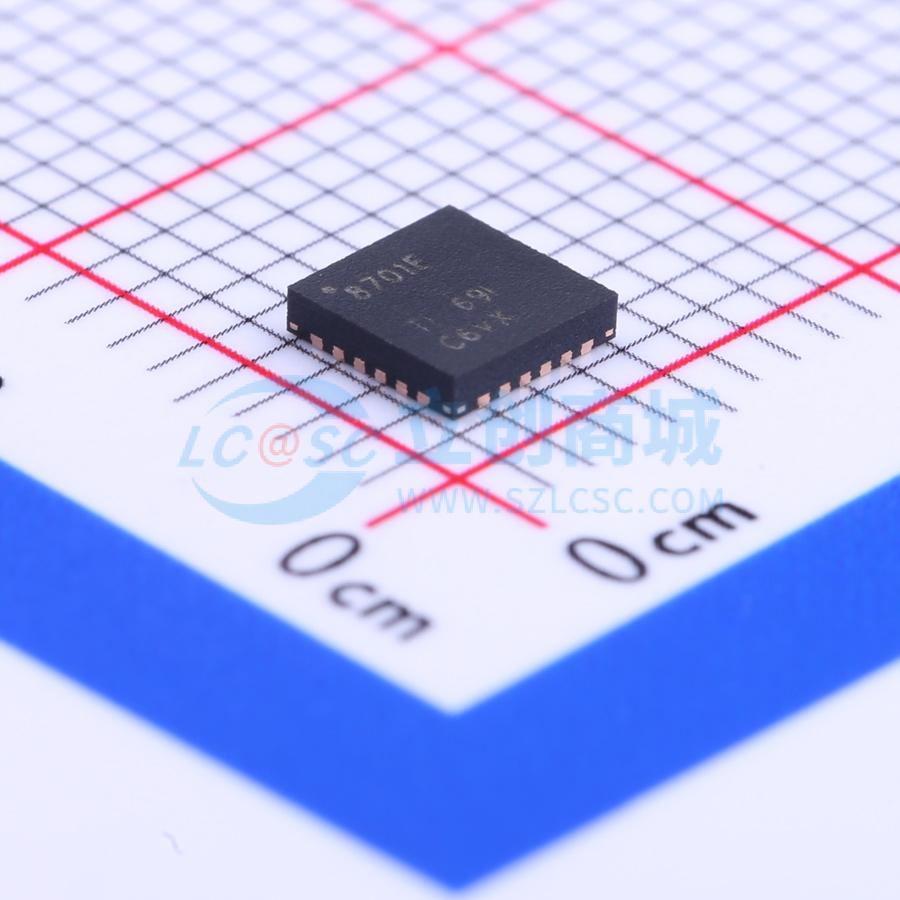

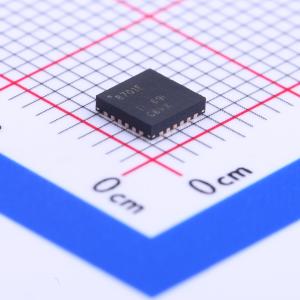

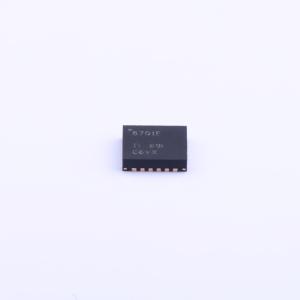

温馨提醒：图片仅供参考，商品以实物为准

DRV8701ERGET

有刷直流电机驱动芯片 5.5V

描述: DRV8701 47V H 桥智能栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8701ERGET
商品编号: C132049
商品封装: VQFN-24(4x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

	属性	参数值
	特性	欠压保护(UVP)；过流保护(OCP)；短路保护(SCP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	1.5V
	输入低电平(VIL)	800mV
	静态电流(Iq)	6mA

商品概述

DRV8701是一款采用4个外部N通道MOSFET的单路H桥栅极驱动器，主要用于驱动12V至24V双向有刷直流电机。该器件可通过PH/EN (DRV8701E) 或PWM(DRV8701P) 接口轻松连接控制器电路。内置的感测放大器能够实现可调节的电流控制。这款栅极驱动器内置有相应的电路，以便能够采用固定关断时间的PWM电流斩波来调节绕组电流。 DRV8701采用9.5V VGS栅极驱动电压来驱动高侧和低侧FET。所有外部FET的栅极驱动电流均可通过IDRIVE引脚上的单个外部电阻进行配置。低功耗睡眠模式可将内部电路关断，从而实现极低的静态电流消耗。这种睡眠模式可通过将nSLEEP引脚置为低电平来设定。该器件内置以下保护功能：欠压锁定、电荷泵故障、过流关断、短路保护、前置驱动器故障以及过热保护。故障情况通过nFAULT引脚指示。

商品特性

单路H桥栅极驱动器
驱动4个外部N通道金属氧化物半导体场效应晶体管(MOSFET)
支持100%脉宽调制(PWM)占空比
5.9V至45V工作电源电压范围
两个控制接口选项：PH/EN (DRV8701E) PWM (DRV8701P)
可调节栅极驱动（5级），6mA至150mA拉电流，12.5mA至300mA灌电流
小型封装尺寸，24引脚超薄型四方扁平无引线(VQFN)(PowerPAD)，4.0mm×4.0mm×0.9mm
保护特性：VM欠压闭锁(UVLO)、电荷泵电压(CPUV)、过流保护(OCP)、前置驱动器故障(PDF)、热关断(TSD)、故障状态输出(nFAULT)

应用领域

工业有刷直流电机
机器人
家庭自动化
工业泵和阀
电动工具
手持式真空吸尘器

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	灌电流(IOL)	300mA
	拉电流(IOH)	150mA
	工作电压	5.9V~45V
